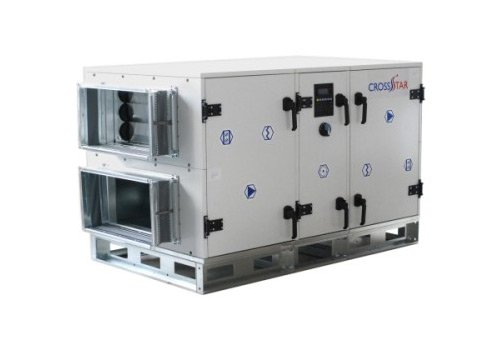

Приточно-вытяжная установка AeroStar CrossStar-3

Приточно-вытяжная установка CrossStar 3 - применение

Приточно-вытяжные установки CrossStar-3 служат для создания комфортного климата и вентиляции в общественных, жилых, промышленных зданиях. Установки серии CrossStar-3 рассчитаны на расход воздуха до 7900 м3/час. CrossStar-3 для подачи воздуха без агрессивных, взрывоопасных примесей, твердых, клеящихся волокнистых веществ. Воздух не должен содержать веществ, которые способствуют появлению коррозии или  же разложению алюминия, цинка и стали. Стандартно диапазон эксплуатационной температуры от -30°С до + 40°С. Серия CrossStar-3 - это новоеa поколением вытяжных систем вентиляции, поэтому применяются последние инновационные технологии. Даная установка CrossStar-3 подходит для осуществления вентиляции небольших и средних объектов, также может быть использована на объектах с повышенными требованиями относительно электропотребления. Эта установка - высокоинтеллектуальная и энергосберегающая. Выпускается серийно, существует ее  четыре типоразмера.Стоит отметить, что в конструкцию  установки CrossStar-3 изготовитель может внести изменения, при этом, не ухудшив потребительские свойства данной продукции.

Преимущества приточки CrossStar 3

• Эксплуатационные затраты электродвигателя снижены в 2-8 раз.
• Установка CrossStar-3- высокоинтеллектуальная и энергосберегающая. При помощи процессора возможно управлять теплообменниками для осуществления охлаждения или же подогрева приточного воздуха до желаемой температуры. Возможна установка оптимального режима работы для каждого конкретного периода времени
•  Благодаря встроенным защитным функциям рекуператора, электронагревателя, водного нагревателя, а также двигателей вентилятора, удается избежать перегрева и замерзания.
•  Данное оборудование надежно защищено от пропадания фазы и перегрузок.
•  Есть возможность просматривания журнала о выключении\включении установки, аварийных ситуациях и т д.
• Контроль, а также управление возможно осуществлять из любой точки мира
•  КПД электродвигателя (ЕС) более 90%
•  Благодаря плавной регулировке оборотов рабочего колеса параметры, задаваемые пользователем,  точны до + -0.5 градусов.
•  Исключена вибрация, а также снижен уровень шума. Это достигается благодаря тому, что динамически вентилятор сбалансирован, так как его вес  равномерно распределяется равномерно на 2-х подшипниках.

Конструкция вентустановки CrossStar 3

CrossStar-3 имеет модульную, панельную конструкцию. Применяется бескаркасное соединение панелей типа «лабиринт». Панели, а также перегородки соединены между собой с помощью винтовых соединений. Для обслуживания, а также контроля данного оборудования (замены фильтров, очистки вентиляторов),  секции оснащаются дверьми с поворотными ручками. Все панели, которые имеет тип “сэндвич” (толщина 50 мм) включают в себя корпус, выполненный из оцинкованной стали с использованием полимерного покрытия, а также с качественной антикоррозионной обработкой. Изоляция панелей сделана из минеральной негорючей ваты, толщина - 50 мм, объемная масса 110 кг/м3. Места соприкосновения панелей оснащаются самоклеящимся резиновым уплотнителем, а щели уплотняются герметиком. Установка CrossStar-3 составлена из секций, которые состоят из корпуса и встроенного оборудования.Есть возможность расположения приточного и вытяжного каналов выбрать программно: нижний приток – верхняя вытяжка, верхний приток - нижняя вытяжка. Установка CrossStar-3 может быть с интегрированной автоматикой или же с клиномерной передачей, электрически нагревателем и автоматикой.

Параметры вытяжной и приточно-вытяжной установки  CrossStar 3

• Расход воздуха: 3000-7900 куб.м. в час (при 300 Па)
• Температура приточного воздуха на выходе из установки – 15 градусов
• Габаритные размеры:  высота -1650мм, ширина – 1500 мм, длинна – 2200 мм
• Высота рамы: 150 мм
• Конечная панель, присоединительные размеры: 400х1000 мм, диаметр 560 мм
• Температура хранения для CrossStar-3: колеблется от -20 до +40.°С;
• Максимальная относительная влажность не более 85%;
• Потребляемая мощность нагрева 40.5 кВт
• Мощность, потребляемая установкой в год 12.02 МВт (с интегрированной автоматикой), 122.44 (с клиномерной передачей, электрически нагревателем и автоматикой)
• Потребляемая мощность вентилятора в данной рабочей точке: 2.74 кВ для установки с интегрированной автоматикой, - для установки с клиномерной передачей, электрически нагревателем и автоматикой 6кВ.

 Пусконаладка и автоматика,вытяжной и приточно-вытяжной установки  CrossStar  3

Установка CrossStar-3 перед началом эксплуатации не требует проведения специальных пусконаладочных работ. Просто подключите ее к электрической сети. Автоматика, а также все элементы, готовы к функционированию в заводском режиме. Пользователь имеет возможность изменять режим работы CrossStar-3, данные выводятся на дисплей.Пользователь может задавать параметры, выбирать режим «зима», «лето»,исходя из температуры  на  улице, «ночное проветривание летом» и прочее.Текущие параметры выводятся на дисплей - температура наружного воздуха;приточного воздуха, расход вытяжного\ приточного  воздуха, КПД регенерации вытяжного воздуха и др. Кроме того, установка CrossStar-3 дополняется элементами  канальной вентиляции  с возможностью управления  ими  через контроллер. Для этого  необходимо заказать  дополнительные элементы, и их настройку  у  производителя.

 Расположение приточки CrossStar-3

Установка CrossStar-3 должна располагаться в горизонтальном положении, иметь гладкую поверхность, так как это важно при осуществлении монтажа и правильной работы оборудования. Стоит отметить, что установка CrossStar-3, не требует специальной анкеровки. В случаи размещения установки нужно обеспечить достаточное пространство для сервисного обслуживания - это 0.8 ширины установки от стены.

Транспортировка, приточно-вытяжная установка CrossStar-3

CrossStar включает в себя отдельные секции, так что может быть транспортирована в разобранном виде. Поставка осуществляется без дополнительных средств, оснащена рамой и может не устанавливаться на палету.

Монтаж,  приточной вытяжной и приточно-вытяжной установки CrossStar 3

Установка включает в себя три отдельные секции, они монтируются между собой. Каждая из секций имеет монтажную раму,  по периметру  которой размещаются стяжные уголки. Со стороны вентиляторной секции через отверстия протягивается болт. Шайба с гайкой и вкладываются со стороны секции рекуператора.Воздуховоды  подключаются при помощи фланцевого соединения, которое закрепляется оцинкованными болтами и гайками.

  Элементы приточно-вытяжной установки CrossStar-3

•  Приточный (вытяжной) вентилятор с регулируемыми оборотами. Обеспечивает подачу свежего воздуха в помещение с улицы, а также выброс отработанного воздуха за пределы помещения. Плавная регулировка оборотов вентилятора обеспечивается при помощи EC-двигателей. Вентилятор ЕС, благодаря применению электронно-коммутируемого двигателя с коэффициентом полезного действия более 90-та процентов, позволяет уменьшить эксплуатационные затраты.
•  Фильтр: карманный, имеет высокий классом очистки (EU5).
•  Роторный рекуператор. На сегодня является самым эффективным в своей отрасли, снижает потребление энергоресурсов. Для того, чтобы им управлять, реализованы такие функции:Рекуперация тепла и холода, высокий КПД вплоть до 85%, Определение целесообразности включения рекуператора, Защита от обмерзания рабочего колеса, Плавное изменение числа оборотов привода рекуператора для достижения наибольшего КПД его работы.
• Жалюзи (или же воздушный клапан). В случае поступления команды запуск, вентиляторы притока и вытяжки не включаются до тех пор, пока не откроются жалюзи. Параллельно с началом открытия жалюзи стартует отсчет задержки перед запуском вытяжного и приточного вентиляторов. Запуск происходит через время, которое было задано параметром «время реакции».
•  Электрокалорифер. Управлять им можно при помощи контроллера, обеспечивая такие возможности: Поддержка регулирования коммутированием ступеней нагрева. Первая ступень работает в режиме ШИМ.
•  Водяной калорифер. Контроллер, управляя калорифером, может изменять сигнал 0..10 В на привод крана.
• Для настроек ПИ – регулятора водяного калорифера используются настройки электрокалорифера. Агрегаты, имеющие водяной нагреватель, обычно комплектуются при помощи защитного капиллярного термостата, который устанавливают за калорифером по ходу движения воздуха. В случае возникновения угрозы замораживания по любой из линий контроля на 100%, происходит открытие трехходового крана. Это позволяет предотвратить замерзание воды.
•  Водяной охладитель. Он принимает участие в контуре регулирования температуры воздуха в канале (в помещении). При плавной регулировке регулирование осуществляют при помощи плавного открытия или же закрытия шарового крана на трубопроводе холодной воды.  При дискретной регулировке  - с включением или выключением охладителя.

 Эксплуатация приточно-вытяжной установки CrossStar-3

•  Текущий эксплуатационный контроль производится за работой системы CrossStar-3, герметичностью сервисных панелей, соединений, дверок, засорением фильтров посредством датчиков, температурой воздуха, а также состоянием и работой систем, которые связанны с вентиляционной установкой, верностью функций, влияющих на работу  установки. Осмотр нужно осуществлять не менее, чем один раз в три месяца. При этом необходимо выполнить следующее:
•  Роторный рекуператор. Проверьте шкивы, ремень, уплотнительные щётки  -    рекуператор должен вращаться свободно, а его детали должны быть не повреждены. Обратите внимание на натяжение ремня, так как свободный ремень может проскальзывать, из-за чего снижается эффективность самого рекуператора. В случае загрязнения барабана роторного рекуператора снижается его эффективность. Роторный рекуператор очищать можно при помощи пылесоса с мягкой щеткой, струи воды или же мыльной водой. Не следует допускать попадания воды на электропривод. В том случае, если заводской ремень сильно износился или потрескался, его нужно заменить новым. Ремень ничем не смазывайте.
•  Вентиляторы. Если вентиляторы загрязнены, это снижает их эффективность. Перед началом работ по осмотру убедитесь, что вы отключили установку от электросети. Посмотрите и очистите крыльчатку вентилятора от налета. Посмотрите, не нарушена ли балансировка крыльчатки вентилятора,  равномерно ли происходит вращение. При помощи щетки электродвигатель очистите от скопившегося налёта. Его можно чистить также при помощи влажной тряпки, смоченной в водном растворе чистящего средства. В случае необходимости очистите и пространство вокруг вентилятора
•  Фильтры. Их необходимо менять по мере срабатывания датчика загрязнённости фильтров. Заменять фильтры рекомендуют два раза в год: перед началом зимне-отопительного сезона и по его завершении, или же чаще, так как загрязнённость фильтров приведет к значительному потреблению электроэнергии. Фильтры следует проверять, когда  скорости работы установки максимальна.  Они предназначены для одноразового использования. Не рекомендуется выбивать фильтры, промывать их или же очищать каким-либо другим способом. В случае замены фильтров вентустановку следует выключить из сети.

 Аварийная работа вентустановки CrossStar-3

Система вентиляции CrossStar-3, как правило, тесно взаимодействует с системой пожаротушения и пожарной сигнализации. В случае срабатывания сигнализации приток свежего воздуха в помещение должен прекращаться, а вентиляционная установка - останавливаться. Основные, а также опциональные элементы данной установки  защищены при помощи алгоритмов. Они осуществляют отключение аварийных узлов, а также не допускают возникновение повреждений или же ложных срабатываний.
