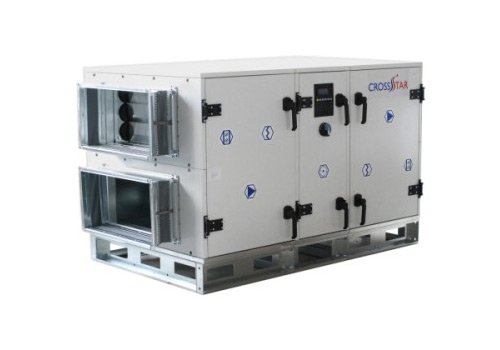

Приточно-вытяжная установка CrossStar 4 - применение

Серия вытяжных систем вентиляции CrossStar4 принадлежит к новому поколению вентоборудования, созданных на основе ведущих инновационных технологий, с применением интеллектуальных систем управления. При этом при создании продукта большое внимание уделено энергосберегающим технологиям. CrossStar-4 прекрасно подходит для комфортной вентиляции небольших и средних объектов и тех, к которым предъявляются повышенные требования по энергопотреблению. В данное время налажен выпуск четырех типоразмеров серийных установок. Возможно внесение изменений производителем без ухудшения потребительских свойств товара. Установки серии CrossStar-4 рассчитаны на подачу  воздуха, не содержащего твердых, клеящихся волокнистых веществ, а также агрессивных, взрывоопасных примесей и веществ, способствующих коррозии. Расход воздуха составляет до 14 000 м3/час.  Рекомендуется эксплуатировать установку в диапазоне температуры от -30°С до + 40°С.

Параметры вытяжной и приточно-вытяжной установки  CrossStar

• Габариты:  длина – 2050 мм, ширина – 1900 мм, высота - 2700 мм
• Высота рамы: 150 мм
• Конечная панель, присоединительные размеры: 600х1200 мм, диаметр - 800 мм
• Температура хранения для CrossStar-4 допустима от -20 до +40.°С
• Температура приточного воздуха на выходе установки – 15.5 градусов
• Расход воздуха: до 14 000 куб.м. в час
• Максимальная относительная влажность не выше 85%;
• Потребляемая мощность нагрева 74 кВт
• Потребляемая мощность вентилятора: 4.1 кВ для установки с интегрированной автоматикой, для установки с клиномерной передачей, электрически нагревателем и автоматикой – 9.5 кВ.
• Мощность, потребляемая установкой в год колеблется в зависимости от типа автоматики. 17.98 МВт (с интегрированной автоматикой), 222.82 (с клиномерной передачей, электрически нагревателем и автоматикой)

Транспортировка и монтаж, приточки CrossStar 4

CrossStar-4 состоит из трех секций и может транспортироваться в разобранном виде. Не требуется дополнительных средств при монтаже. Каждая из секций оснащена монтажной рамой, по периметру которой предусмотрены стяжные уголки. В отверстия со стороны вентиляторной секции вставляются болты. Шайбы и гайки закрепляем со стороны секции рекуператора.Подключение воздуховодов осуществляем  при помощи фланцевого соединения, закрепляемого оцинкованными болтами и гайками. Для обеспечения правильной работы оборудования CrossStar-4 следует монтировать в горизонтальном положении на гладкую поверхность. Также следует обеспечить необходимое для сервисного обслуживания пространство - это 0,8 ширины установки от стены.

Конструкция вентустановки CrossStar 4

• Вентилятор. В  установках CrossStar4используется ЕС – вентилятор, что обеспечивает высокоэффективную работу электродвигателя. Так, снижение его эксплуатационных затрат в 2-8 раз достигается благодаря использованию электронно-коммутируемого двигателя с КПД выше 90%. Помимо этого:задаваемые параметры температуры поддерживаются с точностью  до 0,5 С благодаря плавной регулировке оборотов рабочего колеса;
• надежная система защиты оберегает ротор электродвигателя от блокировки, препятствует температурным и электрическим перегрузкам; удачное устройство электронной коммутации двигателя позволяет снизить до минимума уровень шума; вентилятор сбалансирован динамически, его вес равномерно распределяется на два подшипника, благодаря этому исключается вибрация, снижается шумовой уровень.
•  Фильтр. Использованы карманные фильтры высокого класса очистки (EU5).
•  Рекуператор. Рассчитан на использование технологии регенерации тепла . То есть вытяжной воздух идет на нагрев холодного приточного в зимнее время, что является эффективным способом для снижения энергопотребления в процессе эксплуатации. Регенератор обладает высоким КПД - до 85%.
•  Электрокалорифер. Управление им осуществляется при помощи контроллера, при этом поддержка регулирования  достигается коммутированием ступеней нагрева; первая ступень работает в режиме ШИМ.
•  Жалюзи. При команде «запуск» вентиляторы притока и вытяжки воздуха не включатся, пока не откроются жалюзи. Параллельно с началом этого процесса перед запуском включается отсчет задержки вытяжного и приточного вентиляторов. Есть возможность регулировки с помощью команды «время реакции».
•  Водяной калорифер. При управлении калорифером отвечающий за него контроллер может изменять сигнал 0..10 В на привод крана. Агрегаты с водяным нагревателем, как правило, комплектуются защитным капиллярным термостатом, который устанавливается за калорифером - по ходу движения воздуха.В случае возникновения угрозы замерзания воды по любой из линий контроля происходит открытие трехходового крана, благодаря чему обеспечивается защита.
• Водяной охладитель. Участвует в контуре регулировки температуры воздуха в канале (в помещении). Плавная регулировка осуществляется с помощью шарового крана на трубопроводе холодной воды. Дискретная регулировка -  с помощью включения (выключения) охладителя.

 Автоматика и ее возможности, приточка CrossStar 4

Надежная и высокоточная автоматика, созданная на основе передовых инновационных решений, с максимальной энергоэффективностью управляет установкой. Процессор, а такжн другие элементы управления установлены производителем и готовы к эксплуатации. Не требуется проведение пусконаладочных работ после монтажа CrossStar-1: достаточно подключить ее к электрической сети и смонтировать систему воздуховодов. Пользователю доступна возможность изменять режим работы установки, на дисплей ее выводятся текущие параметры:

• расход приточного и вытяжного воздуха;
• температура воздуха снаружи и в помещении;
• температура приточного воздуха ( то ест за рекуператором);
• температура вытяжного воздуха ( то есть перед рекуператором);
• КПД регенерации вытяжного воздуха.

 Благодаря программному обеспечению BMS (Building Managment System) пользователь имеет возможность дистанционно управлять климатом с помощью мобильных технологий. С помощью интегрированного программатора можно установить оптимальный режим работы  для каждого конкретного периода (охлаждение или подогрев помещения к заданному времени).  Элементы установок защищены алгоритмами. Их функция - отключать аварийные узлы либо систему полностью, не допускать появления повреждений или ложных срабатываний. При этом можно просмотреть журнал, где фиксируются включения и выключения установки, сбои напряжения, аварийные ситуации. Кроме того, встроенные защитные функции основных элементов: двигателей вентилятора, рекуператора, водяного нагревателя, электронагревателя, страхуют от обмерзания или перегрева. Оборудование CrossStar-4защищено и от перегрузок в сети, от перепадов напряжения,  пропадания фазы. Немаловажно, что система интеллектуального управления установки взаимодействует с системой пожарной сигнализации.

Эксплуатационные характеристики вентустановки CrossStar 4

Чтобы система CrossStar-4 служила долго и надежно, необходимо производить текущий эксплуатационный контроль герметичности панелей, пригодности соединений, дверок; обращать внимание на показания датчиков состояния фильтров, температуры воздуха, работы систем, связанных с вентиляционной установкой и влияющих ее на работу. Общий осмотр рекомендуется проводит не реже, чем один раз в три месяца. Обратим внимание на состояние элементов.

 1.       При загрязнении вентилятора снижается его эффективность, поэтому необходимо осматривать его, предварительно отключив электропитание. При необходимости следует очистить крыльчатку вентилятора от налета. То же самое следует проделать с электродвигателем с помощью щетки. Его можно чистить и при помощи влажной тряпки, смоченной в водном растворе чистящего средства. В случае необходимости нужно очищать и пространство вокруг вентилятора.

2.       На роторном рекуператоре следует проверять шкивы, ремень, уплотнительные щётки. Обращать внимание на целостность деталей, на свободу вращения рекуператора, на натяжение ремня, не допуская его проскальзывания, ведь из-за этого снижается эффективность. Очищение роторного рекуператора можно производить с помощью пылесоса с мягкой щеткой, под струей воды или мыльной водой, не допуская попадания жидкости на электропривод. Изношенный заводской ремень рекуператора подлежит замене, смазывать его не нужно.

3.       Следует помнить, что фильтры - элементы одноразового использования, не рекомендуется их промывать, выбивать либо очищать каким-то иным способом.  Менять фильтры рекомендуется не реже двух раз в год: перед началом зимнего отопительного сезона и после его завершения. Но возможно потребуется и чаще: подскажет датчик загрязнённости фильтров. Меняя фильтры, следует отключить вентустановку от сети. Имейте в виду: загрязнённость фильтров увеличивает потребление электроэнергии.
