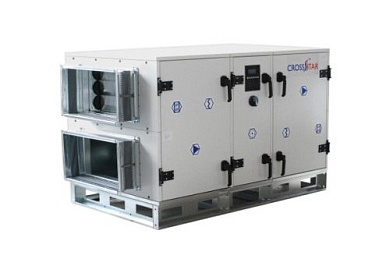

Приточно-вытяжная установка AeroStar CrossStar-1

Приточно-вытяжная установка CrossStar 1 - применение

Приточно-вытяжные установки CrossStar 1- это новое поколением вытяжных систем, которое идеально подходят для вентиляции, а также создания комфортного климата и административных, промышленных или же жилых помещениях. Как правило, данная установка эксплуатируется при температуре -30°С до + 40°С. Она отлично подходит для вентиляции небольших или же средних объектов. Данная установка является высокоинтеллектуальной, а также энергосберегающей, поэтому , может успешно применяться на объектах, имеющих повышенные требования относительно электропотребления.  CrossStar-1 служит для подачи воздуха, не содержащего в себе агрессивных, взрывоопасных примесей, клеящихся, твердых или волокнистых веществ. Помимо того, в воздухе не должно быть веществ, которые могут способствовать появлению коррозии или  же разложению цинка, алюминия, стали.

Преимущества приточки CrossStar 1

• Энергосбережение и высокоинтеллектуальность
•  Затраты на эксплуатацию электрического двигателя уменьшены в 2-8 раз.
•  Коэффициент полезного двигателя электродвигателя достигает более, чем 90 процентов
•  Управлять данной установкой можно из любой точки мира
•  Параметры, задаваемые пользователем, благодаря плавной регулировке оборотов рабочего колеса имеют точность до + -0.5 градусов.
•  При помощи процессора возможно управлять теплообменниками для осуществления охлаждения или же подогрева приточного воздуха до желаемой температуры.
• Имеется возможность установки оптимального режима работы по каждому конкретному периода времени
•  Благодаря ряду защитных функций удается избежать перегрева, а также замерзания установки.
•  Есть защита оборудования от пропадания фазы и перегрузок.
•  Исключена вибрация, а также снижен уровень шума.

Конструкция вентустановки CrossStar 1

 Конструкция приточно-вытяжной установки CrossStar-1 – панельная, модульная, тип  соединения – бескаркасный, «лабиринт».  Панели и перегородки соединяются между собой посредством винтовых соединений. Все панели, выполненные по-типу “сэндвич” с толщиною 5 см, имеют  корпус, который изготавливается из оцинкованной стали с применением полимерного покрытия. Применяется антикоррозионная обработка.  Изоляция панелей выполняется из минеральной негорючей ваты. Установка может иметь интегрированную автоматику, или же с клиномерную передачу, электрический нагреватель и автоматику.Для того, чтобы обслуживать это оборудование – осуществлять замену фильтров, чистку вентиляторов,  секции оснащаются дверьми с поворотными ручками. Места соприкосновения панелей намазаны самоклеящимся резиновым уплотнителем, а щели уплотнены при помощи герметика.Имеется возможность располагать приточный и вытяжной каналы программно.Кстати, по желанию заказчика производитель может вносить изменения, при этом, не ухудшая потребительские свойства оборудования. Данная установка имеет 4 типоразмера, производится серийно.

Параметры вытяжной и приточно-вытяжной установки  CrossStar-1

•  Расход воздуха: 1600 куб.м. в час (при 300 Па)
• Габариты:  высота -1050 мм, ширина – 1000 мм, длинна – 1600 мм
• Температура воздуха на выходе установки – 17.3 градусов
• Потребляемая мощность нагрева составляет 9.4 кВт
• Высота рамы: 15 см
• Конечная панель имеет следующие присоединительные размеры: 250х500 мм, диаметр 280 мм
• Температура хранения данной установки в пределах от -20 до +40.°С;
• Относительная влажность - максимум 85%;
• Мощность, потребляемая установкой в год 1.84 МВт (с интегрированной автоматикой), 27.91 (с клиномерной передачей, электрически нагревателем и автоматикой)
• Потребляемая мощность вентилятора: 0.42 кВ для установки с интегрированной автоматикой, - для установки с клиномерной передачей, электрически нагревателем и автоматикой 1.1 кВ.

 Пусконаладка и автоматика,вытяжной и приточно-вытяжной установки  CrossStar 1

Для того, чтобы начать использование  установки CrossStar-1, не нужно проведения специальных пусконаладочных работ – достаточно подсоединить ее к сети. Автоматика данной установки при включении готова к работе согласно с установками, заданными заводом-производителем. Параметры, режим работы могут задаваться пользователем, данные отображаются на дисплее. В частности, могут быть выбраны такие режимы как «зима», «лето», проветривание летом» и прочее.Текущие параметры выводятся на дисплей - температура наружного воздуха;приточного воздуха, расход вытяжного\ приточного  воздуха и прочее. Также установка имеет элементы канальной вентиляции, благодаря чему появляется возможность управления при помощи контроллера.

 Установка приточки CrossStar-1

Приточно-вытяжные установки CrossStar-1 следует размещать горизонтально на гладкой поверхности, чтобы была возможность правильно и надежно осуществить монтаж. Данная установка  не требует специальной анкеровки. Вместе с тем необходимо предусмотреть достаточное пространство для сервисного обслуживания.

 Монтаж, приточной вытяжной и приточно-вытяжной установки CrossStar1

Так как приточно-вытяжная установка имеет три отдельные секции, то транспортировку можно осуществлять в разобранном виде. Эти секции монтируются между собой. Каждая из них имеет монтажную раму,  стяжные уголки размещены по периметру. Подключение воздуховодов  осуществляют с помощью фланцевого соединения, его закрепляет оцинкованными гайками и болтами.

 Элементы приточно-вытяжной установки CrossStar-1

•  Приточный (вытяжной) вентилятор с регулируемыми оборотами. Служит для подачи воздуха в помещение, также выводит уже отработанный воздух за пределы помещения. Вентилятор, применяемый в установке - ЕС,  имеет электронно-коммутируемый двигатель, его КПД – свыше 90% процентов. Благодаря таким параметрам удается снизить эксплуатационные затраты. Немаловажно, что с помощью EC-двигателей достигается плавная регулировка оборотов вентилятора.
• Воздушный клапан (жалюзи). Вентиляторы не начинают свою работу до тех пор, пока не открывается воздушный клапан (жалюзи). Когда они начинают открываться, перед запуском вытяжного и приточного вентиляторо стартует отсчет задержки в. Запуск осуществляется через определенное время, его задают параметром «время реакции».
•  Роторный рекуператор. Рекуператор данного типа на сегодняшний день является наиболее эффективным в своей отрасли, он значительно снижает потребление энергоресурсов. Осуществляет рекуперацию тепла и холода, КПД - до 85%. Благодаря такому высокому показателю происходит плавное изменение числа оборотов привода рекуператора. Определение целесообразности включения рекуператора.
• Фильтр: карманного типа, с высоким  классом очистки EU5. Водяной калориферОбычно агрегаты с водяным нагревателем, комплектуются защитным капиллярным термостатом. Его по ходу движения воздуха устанавливают за калорифером. Если появляется угроза замораживания по какой-либо из линий контроля,  осуществляется открытие трехходового крана. Таким образом, замерзание воды предотвращается.
• Электрокалорифер. Управление осуществляется с помощью контроллера. Это дает возможность поддержки регулирования коммутированием ступеней нагрева.
• Водяной охладитель. Входит в контур регулирования температуры воздуха в помещении. Регулировку осуществляют плавным открытием\закрытием шарового крана, находящегося на трубопроводе с холодной водой.  Если же регулировка дискретная, то эта регулировка осуществляется включением\выключением охладителя.

Эксплуатационные характеристики вентустановки CrossStar 1

• Осмотр следует осуществлять не реже, чем 1 раз в три месяца. При эксплуатации данной установки следует обращать внимание на герметичность сервисных панелей и соединений, уровень  засорения фильтров (эти данные можно увидеть на датчиках), посредством датчиков, температуру воздуха. Необходимо следить за состоянием и работой систем, связанных с вентустановкой, правильностью функций, что оказывают влияние на работу  установки.
• Что касается роторного рекуператора, то обращать внимание следует на такое:
• рекуператор должен вращаться свободно,  детали не должны иметь повреждений. Следует посмотреть на то, как натяну ремень – при слабом натяжении он может проскальзывать, что снизит эффективность работы рекуператора. Когда барабан  загрязняется, то это негативно влияет на эффективность рекуператора. Производить очистку следует пылесосом, с мягкой щеткой, также подходят струи воды и мыльная водой. Важно запомнить, что нельзя допускать, чтобы вода попадала на электропривод. Сильно изношенный и потресканный ремень следует заменить на новый. Смазывать его ничем не следует.
•  При загрязнении вентиляторов, их эффективность сильно снижается. Перед тем, как взяться за работу, проверьте, что установка отключена от сети. Обратите внимание на крыльчатку вентилятора, очистьте ее от налета, проверьте балансировку, равномерность вращения. Электродвигатель можете очистить влажной тряпкой, смоченной в водном растворе чистящего средства.
• Что касается фильтров, то их следует менять, когда срабатывает датчик загрязнённости фильтров. Замену рекомендуют осуществлять дважды в год, можно чаще. Не следует запускать фильтры, потому это  приведет к значительному потреблению электроэнергии.
• Помните, что проверку фильтров следует осуществлять, когда  скорости работы установки максимальна.  Также не следует забывать, что фильтры являются одноразовыми, их не выбивать, промывать, очищать. Когда меняете фильтр – выключите установку из электросети.

Работа аварийном режиме, CrossStar-1

Элементы установки защищаются с помощью алгоритмов, которые отключают аварийные узлы и не допускают возникновения повреждений, а также ложные срабатывания. Также вентустановка имеет плотное взаимодействие с системой пожаротушения, и в случае опасности установка останавливается.
