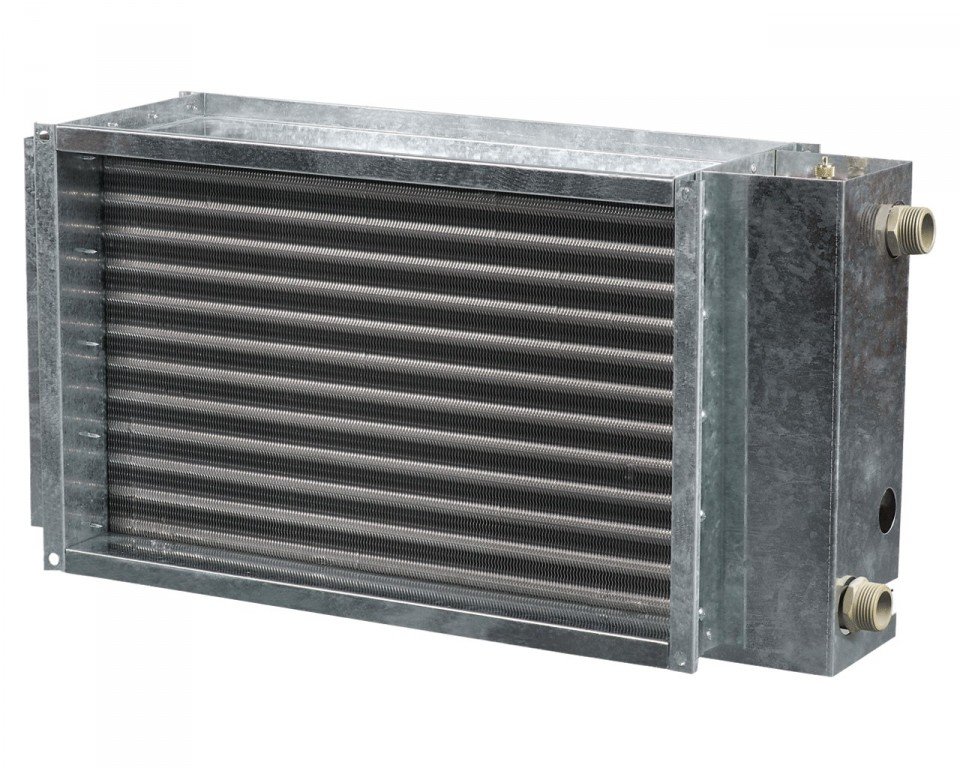

Канальный водяной нагреватель НКВ (прямоугольный)

Применение канального водяного нагревателя

Канальные нагреватели нкв предназначены для подогрева приточного воздуха в системах вентиляции прямоугольного сечения, а также могут использоваться в качестве подогревателя в приточных или приточно-вытяжных установках.

Конструкция

Корпус нагревателя нкв выполнен из оцинкованной стали, трубные коллекторы изготовлены из медных трубок, поверхность теплообмена – из алюминиевых пластин.Канальные водяные нагреватели выпускаются в двух-, трех- или четырехрядном исполнении и предназначены для эксплуатации при максимальном рабочем давлении 1,6 МПа (16 бар) и максимальной рабочей температуре воды +100°С. На выходном коллекторе нагревателя нкв предусмотрен патрубок для установки погружного датчика измерения температуры или защиты от замораживания калорифера. Канальные водяные оборудованы ниппелем для обезвоздушивания системы.

Монтаж нагревателя

Монтаж канальные нагревателя осуществляется при помощи фланцевого соединения. НКВ канальный прямоугольный могут устанавливать в любом положении, позволяющем произвести его обезвоздушивание.

Направление движения воздуха водяные охладители окв должны соответствовать указателю на калорифере.

Нагреватель нкв рекомендуется устанавливаться так, чтобы воздушный поток был равномерно распределен по всему сечению.

Перед нагревателем охладитель водяной окв должен быть установлен воздушный фильтр, защищающий от загрязнения.

Канальные нкв могут устанавливаться перед или за вентилятором. Если находится за вентилятором, рекомендуется предусмотреть между ними воздуховод не менее 1-1,5 м для стабилизации потока воздуха, а также не превышать максимально допустимую температуру воздуха внутри вентилятора охладителя.

Калорифер необходимо подключать по принципу противотока, иначе его производительность будет ниже на 5-15%. Все расчетные номограммы в каталоге действительны для такого подключения.

Если теплоносителем является вода, нагреватели предназначены для установки только внутри помещения. Для наружного монтажа необходимо в качестве теплоносителя применять незамерзающую смесь (например, раствор этиленгликоля).

Для правильной и безопасной работы нагревателей рекомендуется применять систему автоматики, обеспечивающую управление и защиту от замерзания в комплексе:

• автоматическая регулировка мощности и температуры нагрева канальный охладитель воздуха;
• включение системы вентиляции с предварительным прогревом нагревателя;
• применение воздушных заслонок, оборудованных сервоприводом с возвратной пружиной;
• отслеживание состояния фильтра при помощи датчика дифференциального давления;
• остановка вентилятора в случае угрозы замерзания нагревателя.

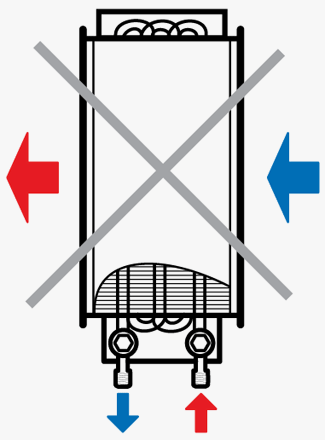

Подключение против направления потока воздуха	Подключение по направлению потока воздуха

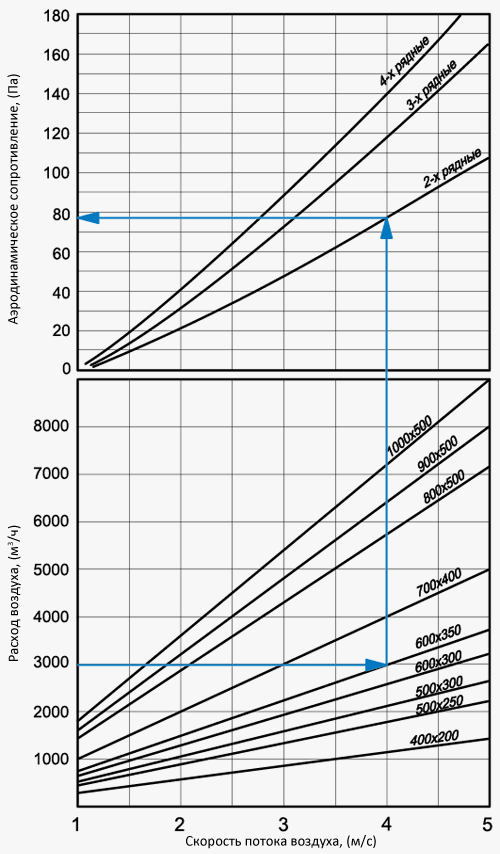

Потери давления воздуха водяные нагреватели НКВ

НКВ прямоугольные канальные
