Terneo st

Терморегулятор terneo st – сфера применения

Данное оборудование функционирует в системе теплого пола на базе электрического кабеля\греющей пленки. Его используют для того, чтобы обеспечить поддержание необходимой температуры в пределах от +5.. +40 градусов. При этом терморегулятор следует  размещать внутри помещений, где не наблюдается высокого уровня влажности. Если же необходима установка данного устройства в бассейне, ванной или иных помещениях подобного характера, регулятор нужно разместить так, чтобы избежать возможности попадания брызг. Контроль температуры производится на месте расположения датчика. Датчик помещают в монтажной трубе (металло-пластиковой трубке 0,16 мм). Трубка размещена в песчано-цементной стяжке. Датчик легко вытягивается, без него терморегулятор работать не будет. Терморегулятор - это важная часть системы, который дает возможность поддерживать заданную температуру. Помимо того, затраты на электроэнергию уменьшаются до 30%.

Преимущества терморегулятора terneo

• Обеспечение надежной работы системы «теплый пол»
• Снижение энергозатрат на 30%
• Диапазон температуры от -+5 до +40 градусов
• Надежность клемм
• Возможность монтажа с другой фурнитурой
• Защита устройства от перегрева

Установка терморегулятора Тернео

Монтаж терморегулятора производится после установки, а также проверки нагрузки. После завершения монтажных работ удостоверьтесь в верности подсоединения внешнего датчика и напряжения сети. При неправильном подключении терморегулятор может выйти из строя. Стоит не забывать, что высота установки - в границах от 40 см до 1,7 метра от пола. Не забудьте: чтобы защитить устройство от возможности замыкания, для чего в цепи нагрузки, перед регулятором температуры следует установить автоматический выключатель. Его помещают в разрыв фазного провода, нагрузка не более 16 А. Также нужно побеспокоиться о защите от поражения током, для чего устанавливается специальное устройство защитного отключения. Без этого эксплуатировать теплый пол в помещениях, где наблюдается  высокий уровнь влаги запрещено, так как это может привести к поражению током. Для работы устройства необходимо заземлить экран нагревательного кабеля  или же сделать защитное зануление (если сеть двухпроводная). Подсоединение датчика температуры производится к клеммам один и два. Напряжение питания сети составляет 220 Вольт, подается на клеммы пять и шесть.

Монтажные работы, регулятор температуры Тернео st

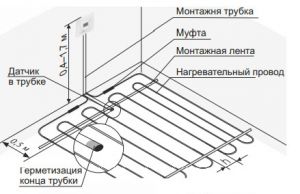

Монтаж датчика необходимо произвести таким образом, чтобы сохранилась возможность беспрепятственной замены в будущем. Размер монтажной трубки должен быть таким, чтобы обеспечить легкое перемещение датчика. Конец трубки, который вводится в зону обогрева, необходимо хорошо загерметизировать (подойдет изолента)  чтобы избежать попадания раствора. Датчик вводится в трубу уже после того, как стяжка затвердела. В случае необходимости можно укоротить наращивание соединительных проводов датчика. Чтобы нарастить длину, не рекомендовано использовать две жилы кабеля, что используется для питания нагревателя. Наиболее оптимальное решение - это отдельный кабель к датчику, который монтируется в отдельной трубке. Монтаж - в монтажную коробку, d которой 6 см. Крепление производится с помощью монтажных винтов. Для проведения работ необходимо под монтажную коробку в стене сделать отверстие.  После этого нужно для системы питания обогрева подвести провода. Затем этого соедините и закрепите в монтажной коробке регулятор. Чтобы выполнить эти работы, нужно снять  лицевую рамку, подцепив ее отверткой со стороны. После этого разместите регулятор в коробке для монтажа и закрутите монтажные винты.

Эксплуатация тернео ст

• Включение. Чтобы включить регулятор температуры следует нажать  «+» и удерживать ее 4 секунды. В это время на индикаторе вы увидите три черточки, которые будут появляться последовательно. Далее высветится «on», после чего начнется процесс индикации температуры датчика. Если она окажется меньше заданной, то автоматически будет подано напряжение на нагрузку. В этом случае индикатор станет красным. По умолчанию заводские настойки установлены на + 25 °С.
• Режим отображения температур. Если вы нажимаете кнопки «-» или «+», уменьшая или увеличивая, таким образом параметры, устройство начинает работать в режиме изменения температуры. Через 3 секунды после последнего нажатия на кнопку, устройство начинает отображать температуру датчика. Чтобы отключить оборудование, нужно удерживать кнопку «+» в течение 4 секунд. В этом случае регулятор температуры перейдет в спящий режим. Чтобы отключить его полностью, воспользуйтесь автоматическим выключателем.

• Процентное управление нагрузкой. Если датчик поврежден или подключен неверно, то устройство переходит в режим процентного управления нагрузкой, что подразумевает работу устройства без внешнего датчика при его отсутствии или повреждении. На экране отображается процентное соотношение включения нагрузки в получасовом интервале времени. Менять процентное соотношение можно нас помощью кнопок  «+» для и «-», регулируя параметры в пределах 10 - 90 %. Изначально параметр установлен на  50 %, а нагрузка в получасовом интервале выключена на 15 мин. Добавим, что в этом режиме контроль температуры нагревания недоступен.
• Защита от перегрева. Аварийное отключение срабатывает в случае, когда температура внутри корпуса достигает + 85 градусов. На индикаторе отобразится «ПРГ», что обозначает перегрев. В режим обычной работы устройство вернется, когда температура снизится до 80 градусов.
• Аналоговый датчик. При температуре 25 градусов устройство поддерживает работу с аналоговым датчиком

Неполадки и их устранение

• Если на индикаторе отобразилось «ЗНЕ», это обозначает короткое замыкание в цепи датчика.
• Если устройство перешло в процентное управление, возможно, цифровой датчик подключен неверно или же произошел обрыв в его цепи. Проверьте цепь датчика омметром, осмотрите соединительный провод
• В случае, когда индикатор и светодиод не светятся, следует проверить наличие напряжения.
