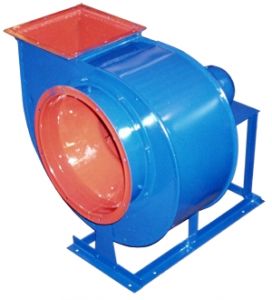

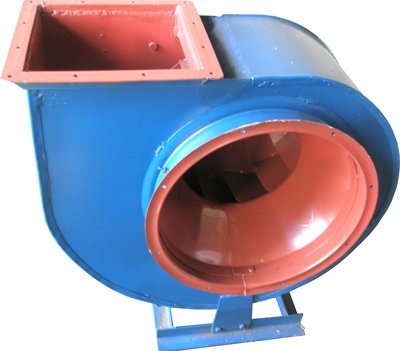

ВЦ 4-75-2,5 (0,25/1500)

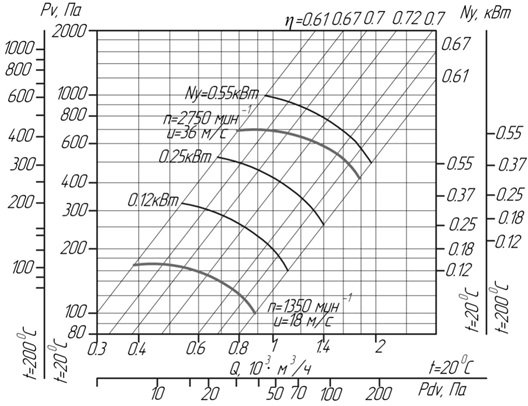

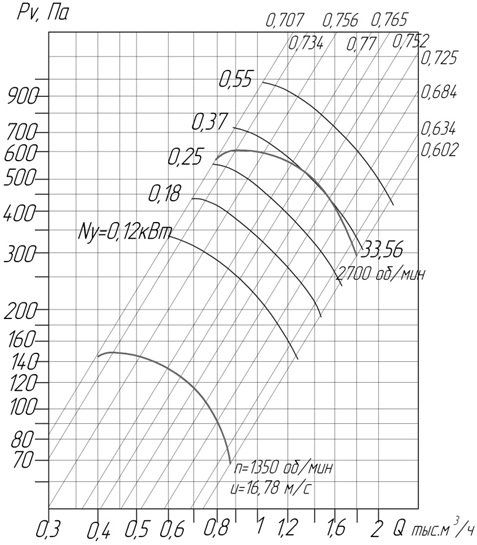

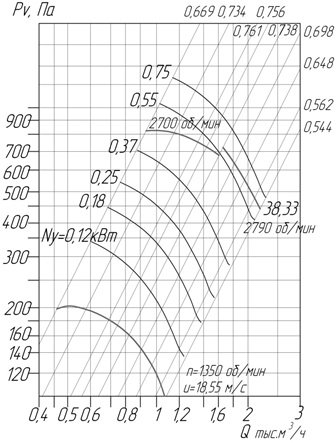

Общие характеристики и применение вентиляторов ВЦ 4-75 типоразмера №2,5 (0,25/1500)

Вентилятор ВЦ 4-75 типоразмера 2,5 (0,25/1500) по конструктивному исполнению относится к типу 1.

Вентилятор работает с низким давлением, с применением одностороннего всасывания.

Главным рабочим элементом является центробежное рабочее колесо. Направление вращения колеса возможно как в правую, так и в левую сторону.

Основной функциональной особенностью вентилятора является перемещение в систему масс газового состава (чаще воздуха). Условием для перемещения газовых смесей является отсутствие в них элементов и состава, способствующего развитию коррозии. Также рекомендовано применение вентилятора для перемещения смесей со следующим составом и характеристиками:

• Показатель температуры (максимум)  80°С;
• В составе не должно быть частиц ржавчины;
• Отсутствие липких веществ;
• Отсутствие частиц волокнистого характера;
• Максимальное допустимое наличие в составе пылевых частиц 0,1 г\м³.

Вентилятор данной модели применяется также и для перемещения газовых смесей, в составе которых есть вещества, способные повышать степень образования коррозии, или имеющие взрывоопасные характеристики. При этом, корпус вентилятора должен быть выполнен из сплава алюминия.

Размещение корпуса вентилятора (вид со стороны всасывания)

Материалы для изготовления вентиляторов ВЦ 4-75 №2,5 (0,25/1500)

Изготовление вентилятора ВЦ 4-75 №2,5 (0,25/1500)  выполняется в соответствии с требованиями ТУ У 29.2-00909779-002-2009.

Устройство может быть выполнено с применением таких материалов:

• Нержавеющая сталь – коррозиестойкие вентиляторы, применяемые для перемещения паровых и газовых смесей и веществ, не оказывающих агрессивного взаимодействия на нержавеющую сталь, но при этом снижают степень коррозийной стойкости углеродистой стали;
• Углеродистая сталь – является материалом для вентиляторов общего назначения, которые работают в среде перемещения воздуха и неагрессивных газо- и паровоздушных смесей, не снижающих уровень стойкости к коррозии, и не содержащих в составе твердых частиц, примесей пыли (до 100 мг/м3), а также волоконных частиц и липких веществ;
• Алюминиевые сплавы – взрывозащищенный тип вентилятора, который применяется в сфере перемещения паровых и газовых веществ и смесей категорий IIА, IIВ, не вызывающих коррозии сплавов, с отсутствием в составе агрессивных загрязнений, а также веществ взрывного характера. Не применяются коксовый газ, оксиэтилен, оксипропилен, формальдегид, этилтри-хлор-этилен, этилен, винил-трихлор-селен, этилди-хлорсилен;
• Разнородные металлы (латунь, углеродистая сталь) – вентиляторы с защитой от взрыва, которые позволяют перемещать паровые и газовые смеси без агрессивных загрязнений, категорий IIА, IIВ, а также других смесей, которые не включают взрывных веществ и не вызывают ускоренного темпа коррозии углеродистой стали.

Обозначение вентиляторов в зависимости от назначения и материалов проточной части

Применение вентиляторов ВЦ 4-75 №2,5 (0,25/1500)

Вентилятор ВЦ 4-75 №2,5 (0,25/1500) успешно применяется в таких климатических и промышленных системах:

• Кондиционирования;
• Вентиляционные системы;
• Системы отопления с применением воздуха;
• Санитарные и производственные системы с применением в работе передачи воздушных или газо-воздушных смесей.

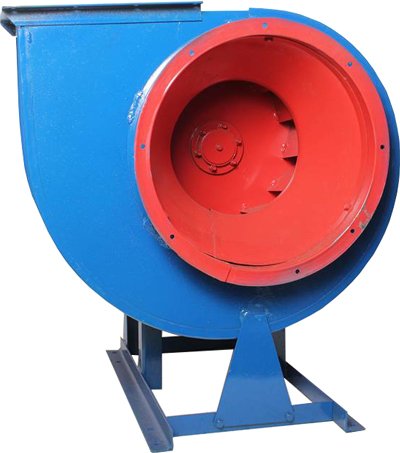

Конструктивные особенности и принцип работы вентилятора ВЦ 4-75 (0,25/1500) типоразмера 2,5

Вентилятор состоит из таких главных частей конструкции:

• Станина;
• Корпус;
• Рабочее колесо;
• Коллектор;
• Электродвигатель.

Корпус выполнен в спиралевидной форме, потому, благодаря своему общему виду, имеет также название улитки. Особенность конструкции корпуса позволяет выполнять его поворот по вертикальной оси.

В работе вентилятора применяется центробежное радиальное рабочее колесо. Конструкция его имеет в составе две части – так называемое переднее и заднее колесо. При помощи ступицы они соединяются в единый рабочий элемент. Колесо имеет на своей поверхности 12 лопастей. Лопасти отогнуты назад, что позволяет эффективно захватывать массы воздуха или смеси, которая попадает в систему при помощи вентилятора. Вращение рабочего колеса возможно в двух направлениях – правом и левом. Захваченный воздух перемещается лопатками вентилятора в радиальном направлении, под прямым углом.

Установка вентилятора на поверхность выполняется при помощи станины. Для этого, ее основание специально оборудовано отверстиями. При помощи отверстий, вентилятор эффективно закрепляется на поверхности монтажа (фундаменте). Крепление вентилятора также можно выполнить с применением виброизоляторов – это позволит уменьшить количество вибрации, которая возникает в процессе перемещения воздушных и газовых масс. Допустимый уровень вибрации вентилятора, согласно установленным техническим требованиям, составляет 5 мм/с.

Станина также закрепляет в конструкции кожух вентилятора и комплектующий электродвигатель (марки АИР63А4, мощностью 0,25 кВт).

Из входного патрубка передача воздуха выполняется в коллектор, который в нем закреплен. Коллектор вентилятора имеет конусообразную форму. Далее, из коллектора, воздух перемещается к рабочему колесу вентилятора.

Количество передаваемого воздуха от коллектора к колесу можно регулировать. А именно, выполняется данный процесс с изменением размера перекрытия между колесом и коллектором. Для того, чтобы изменить величину перекрытия, следует переместить ось размещения коллектора во входном патрубке.

В итоге такой работы, под давлением, воздушная смесь перемещается в корпус спиралевидной форму, откуда выводится из вентилятора при помощи его выхлопной части.
