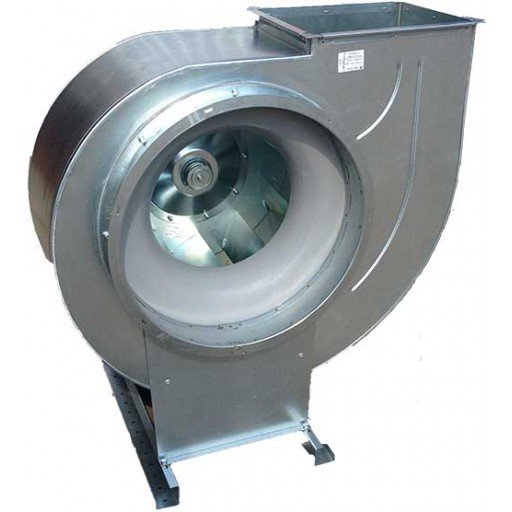

ВЦ 4-75-2,5 (0,75/3000)

У нас цены настолько низкие
что их пришлось убрать. Звоните!

В наличии
Запрос цены
Запросить цену
ВЦ 4-75-2,5 (0,75/3000)
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
Артикул: -
(0)

Вентилятор для перемещения воздуха и газообразных смесей в различных системах. Установка электродвигателя при помощи вала.

  • Мощность электродвигателя - 0,75 кВт;
  • Частота оборотов вала двигателя - 3000 об/мин;
  • Производительность - 1,4 тыс. м3/час;
  • Полное давление - 520 Па.
Характеристики
Производитель Украинские
Производство Украина

Общие характеристики вентилятора ВЦ 4-75 типоразмера №2,5 (0,75/3000)

Вентилятор ВЦ 4-75-2,5 (0,75/3000) -  радиальный вентилятор низкого давления, для захвата воздуха в котором применяется центробежное колесо, оснащенное 12-ю лопатками.

Используется данное устройство для перемещения воздуха, а также других газо-воздушных смесей без агрессивных характеристик. Перемещаемое вентилятором вещество не должно оказывать коррозийного, или другого негативного взаимодействия на его элементы.

В целом, в большинстве случаев вентилятор ВЦ 4-75-2,5 (0,75/3000)  применяется в таких климатических системах:

  • Системы вентиляции;
  • Системы кондиционирования воздуха;
  • Отопительные системы с применением воздуха;
  • Другие системы санитарно-производственного типа с применением воздуха или другой газообразной смеси.

Запуск вентилятора организован с применением асинхронного двигателя. Комплектовать вентилятор можно маркой двигателя, в зависимости от среды применения вентилятора. В большинстве случаев комплектация выполняется двигателем общепромышленного типа АИР. В случае применения вентилятор в среде с взрывоопасными характеристиками, подбирать следует двигатель, оснащенный защитой от взрыва.

Конструкция вентилятора относится к первому исполнению, благодаря закреплению применяемого электродвигателя при помощи вала.

Применяемые в конструкции материалы

Конструирование вентилятора выполняется в соответствии установленными требованиями, согласно стандарту ТУ У 29.2-00909779-002-2009. Согласно требованиям данного документа выполняется также подбор материалов.

Конструкция вентилятора может быть выполнена из:

  • Углеродистой стали;
  • Нержавеющей стали;
  • Разнородных металлов;
  • Алюминиевых сплавов.

Вентиляторы, сконструированные из алюминиевого сплава, также могут применяться в помещениях с рабочей средой, склонной снижать барьер защиты элементов вентилятора от воздействия коррозии. Данный тип вентилятора является взрывозащищенным. При этом, его применение не допускает наличия кроме коксового газа, оксиэтилена, оксипропилена, формальдегида, этилтри-хлор-этилена, этилена, винил-трихлор-селена, этилди-хлорсилена.

Вентилятор из нержавеющей стали – коррозиестойкий. Применяются для перемещения воздушных масс, в том числе с газовыми примесями в составе, которые оказывают негативного и агрессивного воздействия на такой вентилятор (при этом предоставляют возможность ускорения коррозии углеродистой стали).

Вентилятор из разнородных металлов является взрывозащищенным, и позволяет перемещать массы паров и газов, не содержащие загрязнений агрессивного характера. Перемещаемое вещество должно относиться к категории IIА или IIВ. Можно также применять такой вентилятор для перемещения других веществ и масс, не имеющих примесей взрывного характера и не снижающих стойкости к коррозии такого материала, как углеродистая сталь.

Вентилятор, изготовленный из углеродистой стали являются общепромышленными, и допускаются к применению с воздухом, в том числе с наличием примесей неагрессивного характера, не вызывающих быстрого появления коррозии, не имеющих в составе липких, твердых и волокнистых частиц.

Обозначение вентиляторов в зависимости от назначения и материалов проточной части

Назначение вентилятора

Материал

Температура перемещаемой среды, °С

Обозначение

1

Общего назначения

Углеродистая сталь, оцинкованная сталь, легированная сталь

80

В обозначении не отражается

2

Теплостойкие

Углеродистая сталь, легированная сталь

200

Ж

3

Коррозионностойкие

Нержавеющая сталь

80

К

4

Теплостойкие коррозионностойкие

Нержавеющая сталь

200

КЖ

5

Теплостойкие коррозионностойкие

Нержавеющая сталь

400

КЖ1

6

Теплостойкие коррозионностойкие

Нержавеющая сталь

600

КЖ2

7

Взрывозащищенные

Алюминиевые сплавы

80

ВА

8

Взрывозащищенные

Углеродистая сталь (легированная сталь) – латунь (бронза)

80

ВР

9

Взрывозащищенные теплостойкие

Углеродистая сталь (легированная сталь) – латунь (бронза)

200

ВРЖ

10

Взрывозащищенные

Нержавеющая сталь – латунь (бронза)

80

ВР1

11

Взрывозащищенные теплостойкие

Нержавеющая сталь – латунь (бронза)

200

ВР1Ж

12

Взрывозащищенные коррозионностойкие

Нержавеющая сталь

80

ВК

13

Взрывозащищенные коррозионностойкие теплостойкие

Нержавеющая сталь

200

ВКЖ

14

Взрывозащищенные коррозионностойкие теплостойкие

Нержавеющая сталь

400

ВКЖ1

15

Взрывозащищенные коррозионностойкие теплостойкие

Нержавеющая сталь

600

ВКЖ2

16

Сейсмостойкие

Углеродистая сталь, легированная сталь

80

С

17

Сейсмостойкие теплостойкие

Углеродистая сталь, легированная сталь

200

СЖ

18

Сейсмостойкие коррозионностойкие

Нержавеющая сталь

80

СК

19

Сейсмостойкие теплостойкие коррозионностойкие

Нержавеющая сталь

200

СКЖ

20

Сейсмостойкие теплостойкие коррозионностойкие

Нержавеющая сталь

400

СКЖ1

21

Сейсмостойкие теплостойкие коррозионностойкие

Нержавеющая сталь

600

СКЖ2

22

Сейсмостойкие взрывозащищенные

Алюминиевые сплавы

80

СВА

23

Сейсмостойкие взрывозащищенные

Углеродистая сталь (легированная сталь) – латунь (бронза)

80

СВР

24

Сейсмостойкие взрывозащищенные теплостойкие

Углеродистая сталь (легированная сталь) – латунь (бронза)

200

СВРЖ

25

Сейсмостойкие взрывозащищенные

Нержавеющая сталь – латунь (бронза)

80

СВР1

26

Сейсмостойкие взрывозащищенные теплостойкие

Нержавеющая сталь – латунь (бронза)

200

СВР1Ж

27

Сейсмостойкие теплостойкие коррозионностойкие

Нержавеющая сталь

80

СВК

28

Сейсмостойкие теплостойкие коррозионностойкие теплостойкие

Нержавеющая сталь

200

СВКЖ

29

Сейсмостойкие теплостойкие коррозионностойкие теплостойкие

Нержавеющая сталь

400

СВКЖ1

30

Сейсмостойкие теплостойкие коррозионностойкие теплостойкие

Нержавеющая сталь

600

СВКЖ2

31

Морозостойкие

Легированная сталь

-60

М

32

Морозостойкие коррозионностойкие

Нержавеющая сталь

-60

КМ

33

Взрывозащищенные морозостойкие

Легированная сталь – латунь (бронза)

-60

ВРМ

34

Взрывозащищенные морозостойкие

Нержавеющая сталь – латунь (бронза)

-60

ВР1М

35

Взрывозащищенные морозостойкие коррозионностойкие

Нержавеющая сталь

-60

ВКМ

36

Высоко коррозионностойкие

Титановые сплавы

-60…-600

Т

Основные требования к перемещаемой вентилятором газообразной массе

  • Максимальная температура 80 °С;
  • Отсутствие в составе липких примесей, твердых частиц и волоконных элементов;
  • Максимальное допустимое количество пылевых частиц и примесей до 0,1 г\м3.

Размещение корпуса вентилятора (вид со стороны всасывания)

Размещение

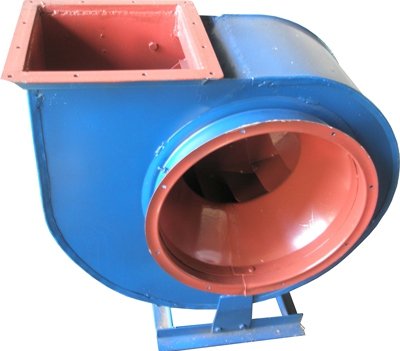

Конструкция и принцип работы вентилятора ВЦ 4-75-2,5 (0,75/3000)

Основными частями конструкции вентилятора являются корпус, станина, электродвигатель, центробежное колесо и коллектор.

Подача воздушной массы к вентилятору выполняется с применением входного патрубка.

В патрубке размещается конусообразный коллектор, который выполняет постепенную подачу воздуха к рабочему колесу вентилятора. Путем изменения оси размещения коллектора подача воздуха к колесу регулируется.

Захват воздуха и дальнейшее его перемещение выполняется при помощи колеса с лопатками. В конструкции применяется центробежное рабочее колесо, с 12-ю лопатками, отогнутыми назад. Лопатки выполняют радиальное направление воздуха под давлением, с его дальнейшим перемещением прямым под углом. Конструктивно рабочее колесо состоит из двух частей – дисков. Для их соединения в единый механизм применяется ступица.

Особенностью вентилятора является возможность работы с вращением колеса в правую и левую сторону.

Дальнейшее перемещение воздуха выполняется в улитку – корпус вентилятора, выполненный в форме спирали. Вывод его выполняется через выхлопную часть корпуса. Положение выхлопа регулируется путем вертикального осевого поворота корпуса, что предусмотрено его конструкцией.

Станина удерживает на себе всю конструкцию вентилятора с электродвигателем. Также, при помощи отверстий, она выполняет крепление вентилятора на фундаментной поверхности. Возможно устанавливать вентилятор с применением виброизоляторов.

Работу вентилятора стандартно обеспечивает асинхронный двигатель АИР 71 A2 мощностью 0,75 кВт.

Характеристика

Значение

Номер исполнения

1

Тип электродвигателя

АИР 71 A2

Мощность электродвигателя, кВт

0,75

Частота оборотов вала двигателя, об/мин

3000

Полное давление, Па

520

Производительность, тыс. м3/час

1,4

Предельно-допустимая температура газовых смесей, °С

+80

Предельная концентрация грязи и пыли, мг/м3

100

Допустимая вибрация вентилятора, мм/с

5

Диапазон температур для эксплуатации, °С

-40…+40

Масса вентилятора, кг

30

Акустические характеристики

Обозначение вентилятора

Частота вращения, -10%, об/мин

Максимальный суммарный уровень шумовой характеристики, дБ

(0,75/3000)

3000

84

Габаритные и присоединительные размеры вентилятора ВЦ 4-75 №2,5 (0,75/3000)

Габариты

Модель вентилятора

A

D

D1

d

d1

d2

h

L

L1

L2

L3

L4

C

C2

t

T

T2

N

N1

n

ВР 80-75-2,5 (0,75/3000)

162,5

253

280

7,3

8

10

320

600

140

45

320

256

184

234

100

100

205

8

8

1

Типоразмер
вентилятора

D/Dн

Электродвигатель

Производительность, м3/час

Полное давление, Па

Масса вентилятора, кг

Тип

Частота, об/мин

Мощность, кВт

2,5

Уменьшенный диаметр рабочего колеса

0,9

АИР56А4

1500

0,12

0,4 - 0,8

120 - 70

24

АИР56В4

0,18

0,5 - 0,9

130 - 75

24

АИР63А4

0,25

0,5 - 0,9

130 - 75

27

АИР63А2

3000

0,37

0,85 - 1,65

490 - 300

27

АИР63В2

0,55

0,85 - 1,65

490 - 300

27

0,95

АИР56А4

1500

0,12

0,45 - 0,85

150 - 95

24

АИР56В4

0,18

0,55 - 0,95

150 - 95

24

АИР63А4

0,25

0,55 - 0,95

150 - 95

27

АИР63А2

3000

0,37

0,9 - 1,7

350 - 530

27

АИР63В2

0,55

0,9 - 1,7

350 - 530

27

Номинальный диаметр рабочего колеса

1

АИР56А4

1500

0,12

0,45 - 1,0

110 - 170

24

АИР56В4

0,18

0,55 - 1,0

110 - 170

24

АИР63А4

0,25

0,55 - 1,0

110 - 170

27

АИР63В2

3000

0,55

0,9 - 1,75

370 - 650

27

АИР71А2

0,75

1,0-2,0

680-685

30

Увеличенный диаметр рабочего колеса

1,05

АИР56А4

1500

0,12

0,5 - 1,0

130 - 190

24

АИР56В4

0,18

0,5 - 1,0

130 - 190

24

АИР63А4

0,25

0,5 - 1,0

130 - 190

27

АИР63В2

3000

0,55

0,9 - 1,75

520 - 790

27

АИР71А2

0,75

0,95 - 1,75

540 - 800

30

1,1

АИР56А4

1500

0,12

0,55 - 1,0

140 - 200

24

АИР56В4

0,18

0,55 - 1,0

140 - 200

24

АИР63А4

0,25

0,6 - 1,1

150-240

27

АИР71А2

3000

0,75

0,9 - 1,8

740 - 960

30

АИР71В2

1,1

0,95 - 1,9

750-970

30

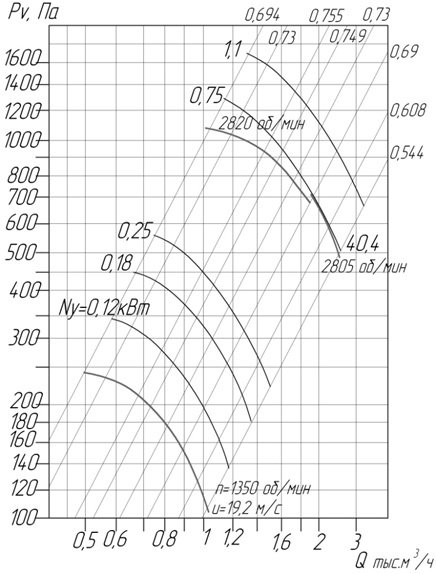

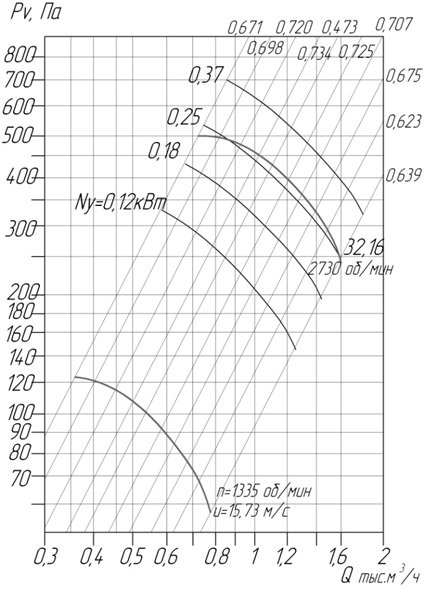

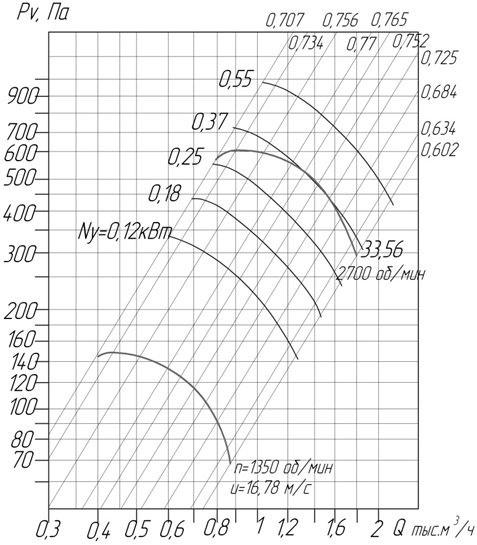

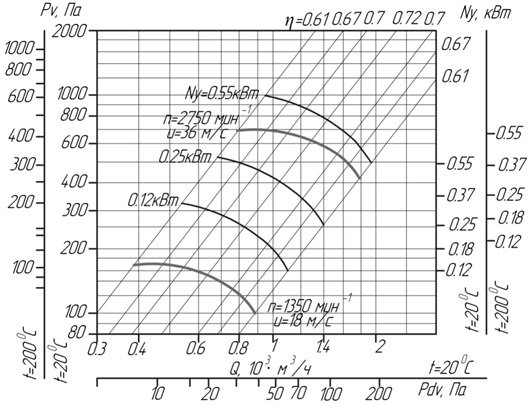

Аэродинамические характеристики
Диаметр рабочего колеса
Уменьшенный
D/Dн=0,9 D/Dн=0,95
0,9 0,95

Номинальный
D/Dн=1
1
Увеличенный
D/Dн=1,05 D/Dн=1,1
1,05 1,1
