ВЦ 4-75-3,15 (0,18/1500)

У нас цены настолько низкие
что их пришлось убрать. Звоните!

В наличии
Артикул: -
(0)

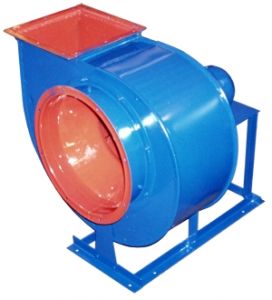

Радиальный вентилятор низкого давления для перемещения воздуха в системах вентиляции, кондиционирования, воздушного отопления и др.

  • Мощность электродвигателя – 0, 18 кВт;
  • Частота оборотов вала 1500 – об/мин;
  • Производительность – 1,3 тыс. м3/ч;
  • Полное давление - 220 Па.
Характеристики
Производитель Украинские
Производство Украина

Применение и общие характеристики вентиляторов ВЦ 4-75 типоразмера №3,15 (0,18/1500)

Вентиляторы ВЦ 4-75 -3,15 (0,18/1500) конструктивно относятся к вентиляторам  1 исполнения, поскольку установка электродвигателя выполняется с применением вала.

Для перемещения воздуха (которое осуществляется под низким давлением) применяется радиальное центробежное колесо, оснащенное  12-ю лопатками, загнутыми назад. Вентиляторы перемещают массу воздуха (или газо-воздушной смеси) с применением одностороннего всасывания. Рабочее колесо данных вентиляторов может вращаться как в правую, так и в левую сторону.

В большинстве сфер применения данные вентиляторы являются общепромышленными (и в большинстве случаев для их изготовления применяется углеродистая сталь), и используются для перемещения воздушных масс, а также других смесей воздуха и газов, которые не имеют агрессивных характеристик по отношению к материалам изготовления вентилятора, и не способствуют развитию коррозии элементов прочной части вентилятора.

Основные требования к условиям эксплуатации общепромышленных вентиляторов ВЦ 4-75-3,15:

  • Умеренный климат, с показателем температуры окружающей среды в пределах -40°C…+40°C;
  • Максимальный уровень температуры перемещаемого вещества 80°С;
  • Отсутствие элементов ржавчины в составе перемещаемого вещества;
  • Отсутствие элементов липкого характера;
  • Отсутствие в составе перемещаемого вещества частиц волокон;
  • Максимальная массовая составляющая частиц пыли 0,1 г\м3.

Размещение корпуса вентилятора (вид со стороны всасывания)

Размещение

Материалы для изготовления вентиляторов ВЦ 4-75 №3,15 (0,18/1500)

Изготовление, подбор материалов и конструирование вентиляторов выполняется с учетом требований согласно стандарту ТУ У 29.2-00909779-002-2009.

В зависимости от требуемых условий эксплуатации вентиляторов, в том числе, если данные условия отличаются от стандартных (общепромышленных), вентилятор может изготавливаться из таких материалов:

  • Углеродистая сталь – вентиляторы общего назначения, которые используются для перемещения большинства сред, не обладающих агрессивными и коррозийными свойствами, и не содержащих в составе  частиц твердого характера (до 100 мг/м3), а также волокон и липких элементов;
  • Нержавеющая сталь – коррозиестойкие вентиляторы. Используются для перемещения воздуха с наличием газовых примесей, которые не взаимодействуют с нержавеющей сталью, и не оказывают агрессивного воздействия на нее, но при этом ускоряют коррозию углеродистой стали;
  • Сплавы алюминия – для конструирования взрывозащищенных вентиляторов. Применяются для транспортировки паровых и газовых смесей без наличия загрязняющих примесей агрессивного характера, категорий IIА, IIВ, а также других веществ и их смесей, которые не имеют в составе взрывных веществ и не вызывают ускорения процесса коррозии алюминиевых сплавов (кроме коксового газа, оксиэтилена, оксипропилена, формальдегида, этилтри-хлор-этилена, этилена, винил-трихлор-селена, этилди-хлорсилена);
  • Разнородные металлы (например, алюминий – для корпуса, а углеродистая сталь – для рабочего колеса, а также наоборот; таким же образом могут использоваться также комбинация латуни и углеродистой стали) – для взрывозащищенного типа вентиляторов, которые устанавливаются в среде транспортировки паровых и газовых смесей без наличия в составе агрессивных загрязнений, категорий IIА, IIВ, а также других смесей паров и газов, которые не включают в состав веществ взрывного характера и не способствуют развитию темпа коррозии углеродистой стали.

Обозначение вентиляторов в зависимости от назначения и материалов проточной части

Назначение вентилятора

Материал

Температура перемещаемой среды, °С

Обозначение

1

Общего назначения

Углеродистая сталь, оцинкованная сталь, легированная сталь

80

В обозначении не отражается

2

Теплостойкие

Углеродистая сталь, легированная сталь

200

Ж

3

Коррозионностойкие

Нержавеющая сталь

80

К

4

Теплостойкие коррозионностойкие

Нержавеющая сталь

200

КЖ

5

Теплостойкие коррозионностойкие

Нержавеющая сталь

400

КЖ1

6

Теплостойкие коррозионностойкие

Нержавеющая сталь

600

КЖ2

7

Взрывозащищенные

Алюминиевые сплавы

80

ВА

8

Взрывозащищенные

Углеродистая сталь (легированная сталь) – латунь (бронза)

80

ВР

9

Взрывозащищенные теплостойкие

Углеродистая сталь (легированная сталь) – латунь (бронза)

200

ВРЖ

10

Взрывозащищенные

Нержавеющая сталь – латунь (бронза)

80

ВР1

11

Взрывозащищенные теплостойкие

Нержавеющая сталь – латунь (бронза)

200

ВР1Ж

12

Взрывозащищенные коррозионностойкие

Нержавеющая сталь

80

ВК

13

Взрывозащищенные коррозионностойкие теплостойкие

Нержавеющая сталь

200

ВКЖ

14

Взрывозащищенные коррозионностойкие теплостойкие

Нержавеющая сталь

400

ВКЖ1

15

Взрывозащищенные коррозионностойкие теплостойкие

Нержавеющая сталь

600

ВКЖ2

16

Сейсмостойкие

Углеродистая сталь, легированная сталь

80

С

17

Сейсмостойкие теплостойкие

Углеродистая сталь, легированная сталь

200

СЖ

18

Сейсмостойкие коррозионностойкие

Нержавеющая сталь

80

СК

19

Сейсмостойкие теплостойкие коррозионностойкие

Нержавеющая сталь

200

СКЖ

20

Сейсмостойкие теплостойкие коррозионностойкие

Нержавеющая сталь

400

СКЖ1

21

Сейсмостойкие теплостойкие коррозионностойкие

Нержавеющая сталь

600

СКЖ2

22

Сейсмостойкие взрывозащищенные

Алюминиевые сплавы

80

СВА

23

Сейсмостойкие взрывозащищенные

Углеродистая сталь (легированная сталь) – латунь (бронза)

80

СВР

24

Сейсмостойкие взрывозащищенные теплостойкие

Углеродистая сталь (легированная сталь) – латунь (бронза)

200

СВРЖ

25

Сейсмостойкие взрывозащищенные

Нержавеющая сталь – латунь (бронза)

80

СВР1

26

Сейсмостойкие взрывозащищенные теплостойкие

Нержавеющая сталь – латунь (бронза)

200

СВР1Ж

27

Сейсмостойкие теплостойкие коррозионностойкие

Нержавеющая сталь

80

СВК

28

Сейсмостойкие теплостойкие коррозионностойкие теплостойкие

Нержавеющая сталь

200

СВКЖ

29

Сейсмостойкие теплостойкие коррозионностойкие теплостойкие

Нержавеющая сталь

400

СВКЖ1

30

Сейсмостойкие теплостойкие коррозионностойкие теплостойкие

Нержавеющая сталь

600

СВКЖ2

31

Морозостойкие

Легированная сталь

-60

М

32

Морозостойкие коррозионностойкие

Нержавеющая сталь

-60

КМ

33

Взрывозащищенные морозостойкие

Легированная сталь – латунь (бронза)

-60

ВРМ

34

Взрывозащищенные морозостойкие

Нержавеющая сталь – латунь (бронза)

-60

ВР1М

35

Взрывозащищенные морозостойкие коррозионностойкие

Нержавеющая сталь

-60

ВКМ

36

Высоко коррозионностойкие

Титановые сплавы

-60…-600

Т

Направления использования вентиляторов ВЦ 4-75 №3,15 (0,18/1500)

  • Системы кондиционирования;
  • Вентиляционные системы;
  • Воздушные отопительные системы;
  • Системы санитарного и производственного направления, в которых необходима передача воздушных или газо-воздушных масс.

Конструкция и особенности работы вентилятора ВЦ 4-75 (0,18/1500) типоразмера 3,15

Основными элементами конструкции вентиляторов ВЦ 4-75 типоразмера 3,15 являются следующие:

  • Корпус;
  • Рабочее колесо;
  • Станина;
  • Коллектор;
  • Электродвигатель.

Корпус вентиляторов имеет форму спирали (улитки), и предоставляет возможность поворота на 0, 90, 180 и 270° по вертикальной оси.

Рабочее колесо (радиальное, центробежное) конструктивно состоит из двух дисков – переднего и заднего размещения, соединение которых между собой выполняется ступицей. На колесе размещены 12 лопаток, которые загнуты назад – благодаря этому воздух захватывается эффективно, и под давлением направляется к коллектору.

Станина вентилятора имеет сварную конструкцию. Основание ее оснащено отверстиями. Благодаря отверстиям выполняется эффективный монтаж и закрепление конструкции вентилятора на виброизоляторы или фундамент. Применение виброизоляторов станет актуальным (согласно техническим требованиям, допустимый уровень вибрации вентилятора составляет 5 мм/с).

Кожух вентилятора закрепляется на станине. Также на станине с применением вала устанавливается электродвигатель, которым комплектуется вентилятор. Стандартно в комплект вентилятора входит асинхронный электродвигатель АИР 56 В4 с показателем мощности 0,18 кВт.

Воздух изначально подается во входной патрубок, откуда направляется к коллектору. Коллектор вентилятора имеет форму конуса. Крепление данного элемента выполняется во входном патрубке.

Уровень подачи газо-воздушной смеси в вентилятор регулируется при помощи изменения перекрытия между коллектором и передним диском рабочего колеса вентилятора. Изменение величины перекрытия выполняется путем перемещения оси расположения коллектора в патрубке подачи воздуха.

В итоге работы воздух поступает в спиралевидный корпус, перемещаясь в радиальном направлении, под прямым углом. Выведение воздуха (или другой газовой смеси) выполняется через выхлоп вентилятора.

Характеристика

Значение

Номер исполнения

1

Тип электродвигателя

АИР 56 В4

Мощность электродвигателя, кВт

0,18

Частота оборотов вала двигателя, об/мин

1500

Полное давление, Па

220

Производительность, тыс. м3/час

1,3

Предельно-допустимая температура газовых смесей, °С

+80

Предельная концентрация грязи и пыли, мг/м3

100

Допустимая вибрация вентилятора, мм/с

5

Диапазон температур для эксплуатации, °С

-40…+40

Масса вентилятора, кг

34,4

Акустические характеристики  вентилятора ВЦ 4-75 №3,15

Обозначение вентилятора

Частота вращения, -10%, об/мин

Максимальный суммарный уровень шумовой характеристики, дБ

(0,18/1500)

1500

74

(0,18/1500)

3000

92

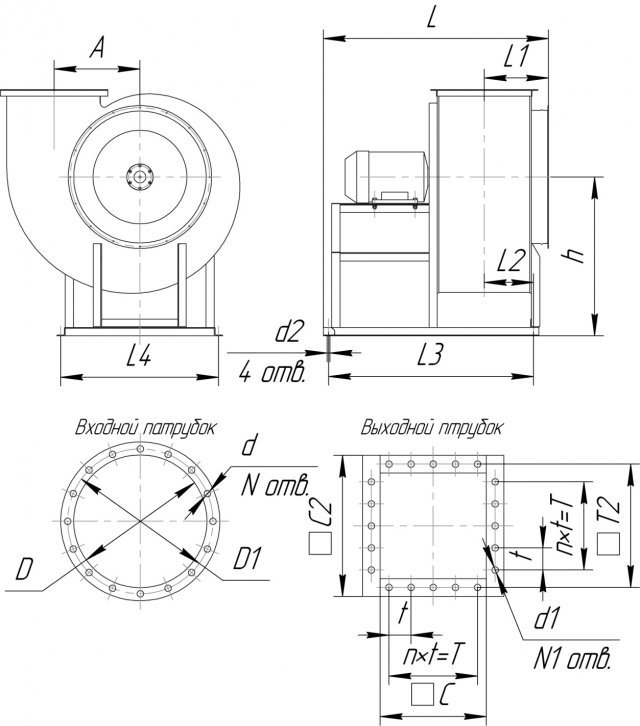

Габаритные и присоединительные размеры вентилятора ВЦ 4-75 №3,15 (0,18/1500)

3,15

Модель вентилятора

A

D

D1

d

d1

d2

h

L

L1

L2

L3

L4

C

C2

t

T

T2

N

N1

n

ВЦ 4-75-3,15 (0,18/1500)

205

320

345

7,3

8

10

410

600

163

93

400

250

225

275

100

200

255

8

12

2

Типоразмер
вентилятора

D/Dн

Электродвигатель

Производительность, м3/час

Полное давление, Па

Масса вентилятора, кг

Тип

Частота, об/мин

Мощность, кВт

3,15

Уменьшенный диаметр рабочего колеса

0,9

АИР 56 А4

1500

0,12

0,75 - 1,15

130 - 185

38

АИР 56 В4

0,18

0,75 - 1,5

130 - 185

38

АИР 63 А4

0,25

0,85 - 1,8

130 - 220

42

АИР 71 В2

3000

1,1

1,65 - 3,8

480 - 830

46

0,95

АИР 56 А4

1500

0,12

1,75 - 1,20

130 - 185

38

АИР 56 В4

0,18

0,75 - 1,5

130 - 185

38

АИР 63 А4

0,25

0,5 - 1,8

110 - 260

42

АИР 71 В2

3000

1,1

1,7 - 3,8

440 - 1000

46

АИР 80 А2

1,5

1,9 - 3,85

640 - 1080

49

Номинальный диаметр рабочего колеса

1



АИР 56 А4

1500

0,18

0,8 - 1,7

130 - 185

38

АИР 63 А4

0,25

0,85 - 1,85

170 - 280

42

АИР 63 В4

0,37

1,0-2,0

180 - 280

42

АИР 71 В2

3000

1,1

1,8 - 3,5

700 - 1150

46

АИР 80 А2

1,5

2,0-4,0

680 - 1220

49

АИР 80 В2

2,2

2,2-4,3

680 - 1220

49

АИР 90 L2

3

2,2-4,5

680 - 1220

51

Увеличенный диаметр рабочего колеса

1,05

АИР 63 А4

1500

0,25

0,9-1,9

190 - 320

42

АИР 63 В4

0,37

0,8-2,1

190 - 350

42

АИР 80 А2

3000

1,5

1,9 - 4,3

760 - 1300

49

АИР 80 В2

2,2

1,7-4,0

880 - 1350

49

1,1

АИР 63 А4

1500

0,25

0,9 - 1,8

190 - 370

42

АИР 63 В4

0,37

0,9 - 1,95

230 - 370

42

АИР 80 В2

3000

2,2

1,7 - 4,1

1070 - 1650

49

Аэродинамические характеристики
Диаметр рабочего колеса

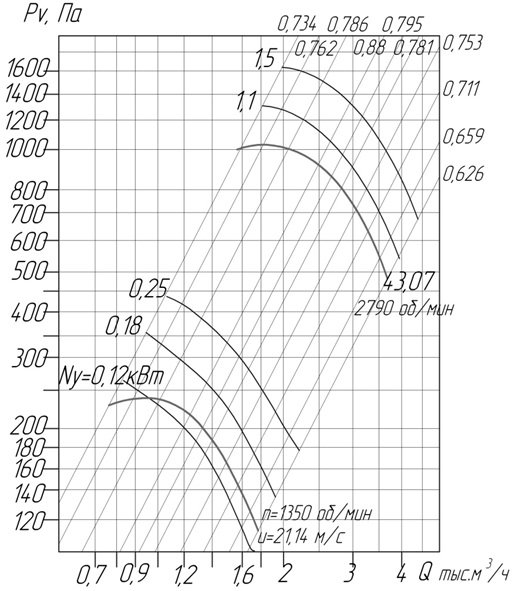

Уменьшенный
D/Dн=0,9 D/Dн=0,95
0,95

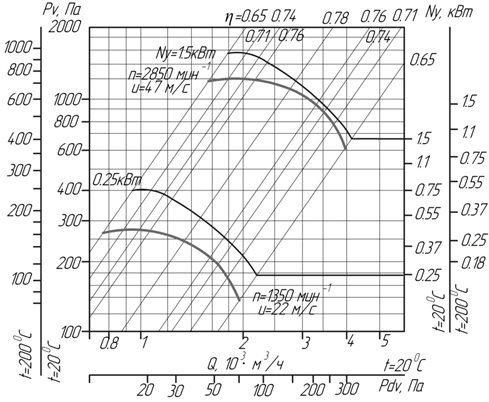

Номинальный
D/Dн=1
1

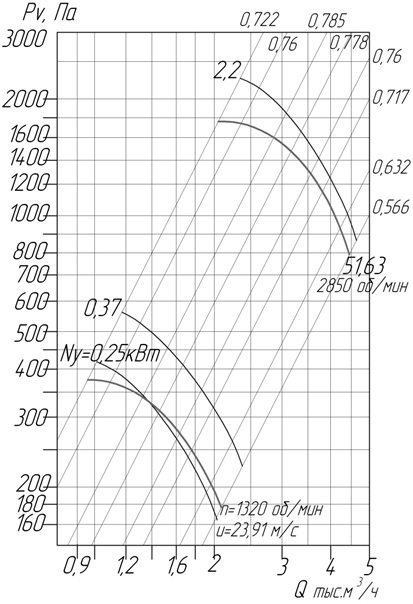

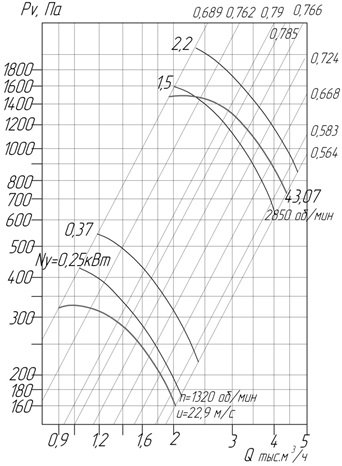

Увеличенный
D/Dн=1,05 D/Dн=1,1
1,05 1,1
