Вентиляторы Systemair AW устанавливаются на стену и имеют встроенные термоконтакты.
Описание, взрывозащищенный вентилятор AW-420 D4-2-EX:
Осевые вентиляторы AW-EX низкого давления предназначены для вентиляции воздуха без использования воздуховодов.
Взрывозащищенные вентиляторы осевые AW-EX вентилируют воздух для зон 1 и 2. Для взрывозащищенных вентиляторов AW-EX характерны такие классы температур - Т1,Т2,Т3 и Т4.
Конструкция, вентилятор AW-420 D4-2-EX Systemair :
Каркас из листовой стали, имеет прямоугольную форму, покрыт черной краской. Рабочее колесо имеет лопатки загнутые веред. Двигатель с внешним ротором.
Двигатель, взрывозащищенный вентилятор AW-420 D4-2-EX:
Защита двигателя от перегрева во взрывозащищенных осевых вентиляторах AW-EX низкого давления обеспечивается с помощью термоконтактов, которые своими выводами подключаются к внешнему защитному устройству U-EK 230E EX.
Регулировка скорости, вентилятор AW-EX420 D4-2-EX:
Для регулировки скорости настенных взрывозащищенных осевых вентиляторов AW-EX низкого давления с трехфазным двигателем применяют трансформатор 5-ти ступенчатый.
Техническая характеристика Systemair AW-420 D4-2-EX
AW |
|
420 D4-2-EX |
Напряжение/частота |
В/50 Гц |
400 3~ |
Мощность |
Вт |
290 |
Ток |
A |
0,6 |
Макс. расход воздуха |
м3/ч |
4428 |
Частота вращения |
мин-1 |
1390 |
Макс. темп. перемещаемого воздуха, °С |
°С |
40 |
" при регулировании скорости |
°С |
40 |
Уровень звукового давления на расст |
дБ (А) |
69 |
Масса |
кг |
10 |
Класс изоляции двигателя |
|
F |
Класс защиты двигателя |
|
IP 44 |
Тип термозащиты |
|
U-EK230E EX |
Сертификат |
|
ZELM 05 ATEX0279X |
Регулирование скорости, пять ступеней |
Трансформатор |
RTRD 2* |
Регулирование скорости, пять ступеней, 2 режима скорости |
Трансформатор |
RTRDU 2* |

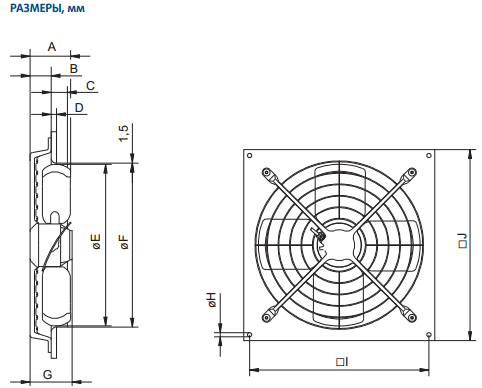

Размеры Systemair AW-420 D4-2-EX
AW |
A |
B |
C |
D |
E |
F |
G |
0H |
I |
J |
420 D4-2-EX |
138 |
71 |
70 |
16 |
419 |
426 |
125 |
14,5 |
460 |
503 |

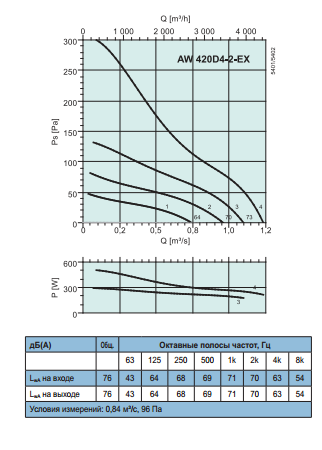

Аэродинамическая характеристика Systemair AW-420 D4-2-EX
|
|
|
|
|
