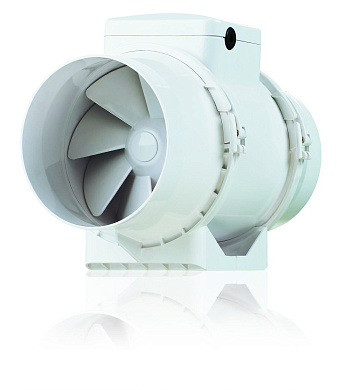

Вентилятор ВЕНТС ТТ 100

У нас цены настолько низкие
что их пришлось убрать. Звоните!

В наличии
Артикул: -
(1)

Вентилятор ВЕНТС ТТ 100 предназначен для приточно-вытяжной системы вентиляции. В нем объединены высокие качества центробежного и осевого вентиляторов. Вентиляторы ВЕНТС ТТ 100 применяют в условиях высокого давления потока воздуха и повышенной влажности, при этом  он имеет низкий уровень шума.

Характеристики:

  • Производительность по воздуху: 145 - 187 м3/ч
  • Напряжение: 230/50 В\Гц
  • Номинальная мощность: 21 - 23  Вт
  • Ток: 0,11 - 0,21 А
  • Частота вращения: 2180 - 2385 об\мин
  • Максимальная температура: 60oC
  • Размеры, мм: a – 246; b – 167; h - 190;  D 96.
Характеристики
Производитель VENTS
Производство Украина

Бесплатная доставка по Украине + подарок 10% от стоимости вентилятора

ВЕНТС ТТ 100 - условные обозначения

  • ВЕНТС - компания производитель;
  • ТТ - серия вентилятора;
  • 100 - диаметр птрубка;
  • Т - таймер;
  • У -  по температуре с электронным модулем и датчиком температуры в канале вентилятора;
  • Ун - по температуре с электронным модулем и датчиком температуры выносным;
  • У1 - по таймеру с электронным модулем и датчиком температуры в канале вентилятора;
  • У1н - по таймеру с электронным модулем и датчиком температуры выносным ;
  • Р - шнур питания со штекером;
  • В - трехпозиционный переключатель;
  • П - встроенный регулятор оборотов.

Вентилятор ВЕНТС ТТ 100 - описание

ВЕНТС ТТ 100 предназначен для приточно-вытяжной системы вентиляции. В нем объединены высокие качества центробежного и осевого вентиляторов. Вентиляторы ВЕНТС ТТ 100 применяют в условиях высокого давления потока воздуха и повышенной влажности, при этом он имеет низкий уровень шума. Эти вентиляторы могут устанавливаться в домах квартирах, общественных заведениях. ТТ 100 ВЕНТС может оснащаться таймером с задержкой 2-30 мин.

Канальный вентилятор ВЕНТС ТТ 100 - конструкцияВентилятор ВЕНТС ТТ 100

Высококачественный корпус сделан из высокопрочного АВС-пластика.
Блок двигателя с крыльчаткой является съемным, его присоединение к корпусу производится с помощью хомутов с защелками.

VENTS ТТ 100 - двигатель

Используется однофазный двухскоростной двигатель с защитой от перегрузки. Максимальное время беспрерывной работы 40000 часов. Подключения двигателя к сети осуществляется с помощью клеммной коробки.

Вентиляторы ВЕНТС ТТ 100 - регулировка скорости

Регулировка скорости производится посредством вмонтированого переключателя (опция «В») или встроенного регулятора (опция «П»). Также регулировать скорость вращения можно внешним переключателем П-2-1-300 или внешним автотрансформаторным или симисторным регуляторим, которые не входят в комплект поставки.

Вытяжной вентилятор ВЕНТС ТТ 100 - монтаж

Вентилятора ТТ 100 могут монтироваться в любом положении относительно своей оси, на любом участке воздуховода. Возможна установка нескольких вентиляторов в одной системе. Когда вентилятора разместить параллельно, то увеличится производительность, а когда последовательно – рабочее давление. Для монтажа на стену, корпус оснащен монтажной пластиной.

Вентилятор ВЕНТС ТТ 100 Vents с электронным модулем температуры и скорости (опция «У»)

Используют для помещений, где высокие требования к температуре воздуха. Скорость вращения крыльчатки зависит от температуры воздуха (увеличивается температура – увеличивается скорость).
Передняя панель оснащена регуляторами (регулятор расхода воздуха, регулятор порога термостата) и индикатор срабатывания термостата.

Алгоритм работы вентилятора с электронным модулем температуры и воздуха:

  1. Выставляем необходимую температуру воздуха.
  2. Выставляем необходимый расход воздуха.

Как только температура воздуха превышает заданный температурный порог, вентилятор автоматически переключается на максимальную скорость вращения крыльчатки. Когда температура опустится ниже заданного порога, вентилятор возвращается к заданной скорости вращения.
Во избежание частого переключения установлена задержка переключения.

Алгоритмы задержки:

  1. Когда температура воздуха превышает заданный температурный порог на 2?С, вентилятор начинает работать с максимальной скоростью. Когда температура опустится ниже заданного порога, возвращается к изначальной скорости (опция «У»). Этот алгоритм подходит для поддержания температуры с точностью 2?С.
  2. Когда температура воздуха превышает температурный порог, вентилятор переключается в режим максимальной скорости вращения крыльчатки и включается таймер задержки на 5 мин. Как только температура опустится ниже заданного предела, вентилятор возвращается к заданной скорости вращения только по истечению 5 мин (опция «У1» ). Этот алгоритм предусматривает более частое переключение, но с интервалом не больше 5 мин.
Более подробную информацию о вентиляторах ВЕНТС ТТ смотрите ЗДЕСЬ!

Применение ВЕНТС ТТ 100 в ванной комнате

Вентилятор ВЕНТС ТТ 100 - установка

Применение вентилятора ВЕНТС ТТ 100 в офисе

Вентилятор ВЕНТС ТТ 100 - установка

Применение вентилятора ВЕНТС ТТ 100 на складе (параллельная установка)

Вентилятор ВЕНТС ТТ 100 - установка


Комплектующие для систем вентиляции

Шумоглушитель СР (круглый)

Кассетный воздушный фильтр ФБ (круглый)

Канальный электрический нагреватель НК (круглый)

Канальный водяной нагреватель НКВ (круглый)

Шумоглушитель СР (круглый)

Кассетный воздушный фильтр ФБ (круглый)

Канальный электрический нагреватель НК (круглый)

Канальный водяной нагреватель НКВ (круглый)

Обратный клапан с подпружиненными лопастями КОМ

Регулятор скорости РС-1-300

Заслонник регулирующий КРА (круглый)

Хомут серии Х

Обратный клапан с подпружиненными лопастями КОМ

Регулятор скорости РС-1-300

Заслонник регулирующий КРА (круглый)

Хомут серия Х

Карманный воздушный фильтр ФБК (круглый)

Регулятор температуры РТС и РТСД

Переключатель П-...5,0Н(В)

 Карманный воздушный фильтр ФБК (круглый)

Регулятор температуры РТС и РТСД

Переключатель П-...5,0Н(В)


ВЕНТС ТТ 100 технические характеристики

Параметр

Величина

Скорость

min    max

Напряжение

230, В

Ток

0.11    0.21, А

Частота тока

50, Гц

Потребляемая мощность

21    33, Вт

Максимальный расход воздуха

145    187, м/ч

Частота вращения

2180    2385, мин-1

Уровень звукового давления на расст. 3 м

27    36, dB(A)

Максимальная температура перемещаемого воздуха

60, оС

Защита

IP X4

Масса

1.4, кг

Размер патрубка

100, мм

Фазность

1

Двигатель повышенной мощности

Нет

ВЕНТС ТТ 100 - габаритные размеры

ВЕНТС ТТ 100 - чертеж

Габаритные размеры, мм

?D

B

H

L

96

167

190

246

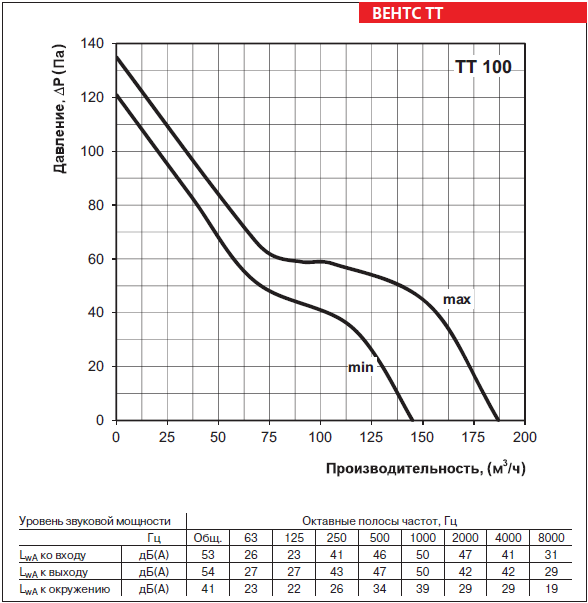

ВЕНТС ТТ 100 - аэродинамические характеристики

ВЕНТС ТТ 100 - аэродинамические характеристики
