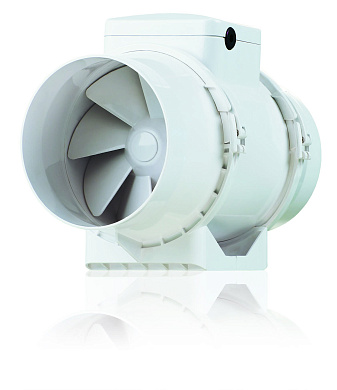

Вентилятор ВЕНТС ТТ 150

ВЕНТС ТТ 150 - условные обозначения

• ВЕНТС - компания производитель;
• ТТ - серия вентилятора;
• 150 - диаметр птрубка;
• Т - таймер;
• У -  по температуре с электронным модулем и датчиком температуры в канале вентилятора;
• Ун - по температуре с электронным модулем и датчиком температуры выносным;
• У1 - по таймеру с электронным модулем и датчиком температуры в канале вентилятора;
• У1н - по таймеру с электронным модулем и датчиком температуры выносным ;
• Р - шнур питания со штекером;
• В - трехпозиционный переключатель;
• П - встроенный регулятор оборотов.

ВЕНТС ТТ 150 - описание

Вентилятор ВЕНТС ТТ 150 предназначен для приточно-вытяжной системы вентиляции. В нем объединены высокие качества центробежного и осевого вентиляторов. ВЕНТС ТТ 150 применяют в условиях высокого давления потока воздуха и повышенной влажности, при этом он имеет низкий уровень шума. Эти вентиляторы могут устанавливаться в домах квартирах, общественных заведениях. ТТ 150 ВЕНТС может оснащаться таймером с задержкой 2-30 мин.

Канальный вентилятор ВЕНТС ТТ 150 - конструкция

Высококачественный корпус сделан из высокопрочного АВС-пластика.
Блок двигателя с крыльчаткой является съемным, его присоединение к корпусу производится с помощью хомутов с защелками.

VENTS ТТ 150 - двигатель

Используется однофазный двухскоростной двигатель с защитой от перегрузки. Максимальное время беспрерывной работы 40000 часов. Подключения двигателя к сети осуществляется с помощью клеммной коробки.

ВЕНТС ТТ 150 - регулировка скорости

Регулировка скорости производится посредством вмонтированого переключателя (опция «В») или встроенного регулятора (опция «П»). Также регулировать скорость вращения можно внешним переключателем П-2-1-300 или внешним автотрансформаторным или симисторным регуляторим, которые не входят в комплект поставки.

Вытяжной вентилятор ВЕНТС ТТ 150 - монтаж

ТТ 150 могут монтироваться в любом положении относительно своей оси, на любом участке воздуховода. Возможна установка нескольких вентиляторов в одной системе. Когда вентиляторы разместить параллельно, то увеличится производительность, а когда последовательно – рабочее давление. Для монтажа на стену, корпус оснащен монтажной пластиной.

ТТ 150 Vents с электронным модулем температуры и скорости (опция «У»)

Используют для помещений, где высокие требования к температуре воздуха. Скорость вращения крыльчатки зависит от температуры воздуха (увеличивается температура – увеличивается скорость).
Передняя панель оснащена регуляторами (регулятор расхода воздуха, регулятор порога термостата) и индикатор срабатывания термостата.

Алгоритм работы вентилятора с электронным модулем температуры и воздуха:

1. Выставляем необходимую температуру воздуха.
2. Выставляем необходимый расход воздуха.

Как только температура воздуха превышает заданный температурный порог, вентилятор автоматически переключается на максимальную скорость вращения крыльчатки. Когда температура опустится ниже заданного порога, вентилятор возвращается к заданной скорости вращения.
Во избежание частого переключения установлена задержка переключения.

Алгоритмы задержки:

1. Когда температура воздуха превышает заданный температурный порог на 2?С, вентилятор начинает работать с максимальной скоростью. Когда температура опустится ниже заданного порога, вентилятор возвращается к изначальной скорости (опция «У»). Этот алгоритм подходит для поддержания температуры с точностью 2?С.
2. Когда температура воздуха превышает температурный порог, вентилятор переключается в режим максимальной скорости вращения крыльчатки и включается таймер задержки на 5 мин. Как только температура опустится ниже заданного предела, вентилятор возвращается к заданной скорости вращения только по истечению 5 мин (опция «У1» ). Этот алгоритм предусматривает более частое переключение, но с интервалом не больше 5 мин.

Применение ВЕНТС ТТ 150 в ванной комнате

Применение вентилятора ВЕНТС ТТ 150 в офисе

Применение вентилятора ВЕНТС ТТ 150 на складе (параллельная установка)
