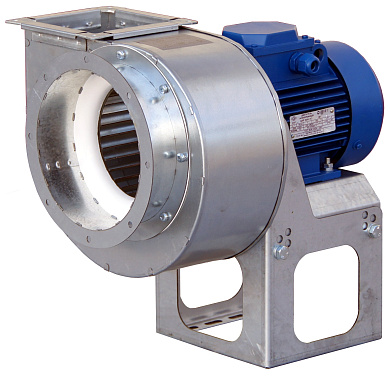

Центробежный вентилятор ВЦ 14-46 №2,5 (ВР 287-46.1-2,5) купить

У нас цены настолько низкие
что их пришлось убрать. Звоните!

В наличии
Артикул: -
(0)

Вентилятор центробежный ВЦ 14-46-2,5 вентилятор среднего давления - применяют для перемещения чистого воздуха или воздушных не агрессивных смесей в системах кондиционирования, вентиляции, воздушного отопления.
Характеристики

  • Производительность: 720-5740 м3
  • Полное давление: 310-1690 даПа
  • Диаметр рабочего колеса: 250 мм



Характеристики
Производитель Украинские
Производство Украина

Вентилятор ВЦ 14-46-2,5 (или ВР 287-46.1-2,5) купить цена, характеристика, фото

Вентилятор центробежный ВЦ 14-46-2,5 это вентиляторы общепромышленного применения. Широко применяют для перемещения воздуха или воздушных не агрессивных смесей в системах вентиляции, кондиционирования, воздушного отопления.

Вентилятор радиальный ВЦ 14-46 2,5 имеет основные характеристики:

Одностороннего всасывания – направления потока всасываемого воздуха, только в одну сторону.

  • Среднего давления (создаваемое полное давление до 3000 Па, окружная скорость рабочего колеса достигает максимум 80м/с).
  • Корпус спиральный, поворотный - корпус можно устанавливать в любое положение, кратное 450 (см. рис.1).
  • Лопатки загнуты назад – 32 шт.
  • Направление вращения рабочего колеса: правое (вращается против часовой стрелки), левое (рабочее колесо, вращающееся по  часовой стрелке, когда смотреть со стороны электродвигателя).

Соответственно Техническим условиям У29.2-25185354-001-2002, согласно ГОСТ 5976-90 взамен обозначения ВЦ 14-46 №2,5, радиальные вентиляторы обозначают как ВР 287-46.1-2,5.

В условном обозначении вентилятора скрыты основные его технические показатели, ВР-287-46.1-2,5, это вентилятор радиальный со 100-кратной величиной коэффициента полного давления 287, а также на режиме максимального полного КПД величиной быстроходности 46, первого класса окружности рабочего колеса, с диаметром рабочего колеса 250 мм.

Номер вентилятора ВЦ 14-46, соответствует диаметру рабочего колеса (измеряется в дециметрах). ВЦ 14-46, № 2,5 имеет D рабочего колеса 250 мм.

Кроме того, на вентиляторы одного размера, могут устанавливаться разные по мощности и оборотам электродвигатели, и от этого зависит частота вращения рабочего колеса вентилятора. На ВР287-46.1-2,5 устанавливаются двигатели: от 0,37кВт до 2,2кВт и придают частоту вращения от 1500об/мин до 3000об/мин и больше.

Изготавливают вентилятор ВЦ 14-46 согласно Тех. условиям У28.2-37216486-004:2012 из разных видов материалов, от чего и зависит его назначение:

  • из углеродистой стали - общепромышленного назначения (в 90% случаев используют именно вентилятор обычного исполнения). Его используют для перемещения воздуха и неагрессивных газово-воздушных масс;
  • из нержавеющей стали – во коррозионностойком исполнении (изготовляют по согласованию с производителем). Вентилятор в данном исполнении используют для перемещения газов и паровоздушный смесей, которые загрязнение или смешанные с химически агрессивными смесями;
  • из алюминиевых сплавов – вентилятор с повышенной защитой от искрообразования во взрывозащищенном исполнении (также изготовляют по согласованию с производителем и имеют обозначение ВЗ). Используют данные вентиляторы для перемещения некоторых видов взрывоопасных газо-паровоздушных смесей, которые не  вызывают ускоренной коррозии материалов вентилятора и покрытий его проточной части;
  • из разнородных металлов - во взрывозащищенном исполнении.

По конструктивному исполнению (расположению составных частей вентилятора относительно элементов крепления (подшипников и конца вала)), вентиляторы радиальные выпускают трех типов:

- конструктивное исполнение 1-е - рабочее колесо на валу двигателя. Не желательно использовать при высоких температурах, потому что возможен перегрев электродвигателя. Применяется в большинстве случаев  (90%) из-за ряда преимуществ:

  • Применяется для небольших размеров вентиляторов.
  • Компактные и надежные в установке.
  • Относительно бесшумные.
  • Экономичные благодаря отсутствию потерь передачи воздуха.

Основные условия эксплуатации

  • Применяют в условиях умеренного климата соответственно ГОСТ 15150.
  • Размещение при рабочей температуре окружающей среды +40С…-40С (для вентиляторов в тропическом исполнении +45С).
  • Используют по 2-й категории размещения - работа в помещениях или под накрытиями, под навесами, где отсутствует прямое попадание атмосферных осадков и солнечных лучей.
  • Максимально допустимая перемещаемая вентилятором температура +80С.
  • В системах эксплуатации вентилятора не должно быть пыли, волокнистой пыли и твердых примесей (больше 0,1 г/м3), липких веществ.

Вентилятор ВЦ 14-46 очень часто применяют в производстве. Это один из самых доступных по цене и качеству вентилятор. Среди многих аналогов радиальных вентиляторов Systemair, VentsSoler&Palau, Веза и другие, которые выпускаются другими производителями, сейчас Вентиляторы ВЦ 14-46 самые популярные, дешевые и простые.

Технические характеристики вентилятора ВЦ 14-46-2,5

Марка

Тип электродвигателя

Nдв, кВт

Частота вращения, об/мин

Производительность,
м3

Полное давление, даПа

Масса вентилятора, кг

ВЦ 14-46 №2,5 (ВР 287-46-2,5)

АИР

0,55

1500

720-1900

310-371

32

АИР, АИРМ, 4АМА

4,00

3000

1610-4240

1486-1781

50

АИР

0,75

1500

850-2210

347-416

33

АИР, АИРМ, 4АМА

5,50

3000

1880-4880

1655-1980

56

АИР, АД

1,10

1500

1040-2690

418-494

35

АИРУ, АД, АК, 5АМ

7,5

3000

2210-5740

1898-2249

81,4

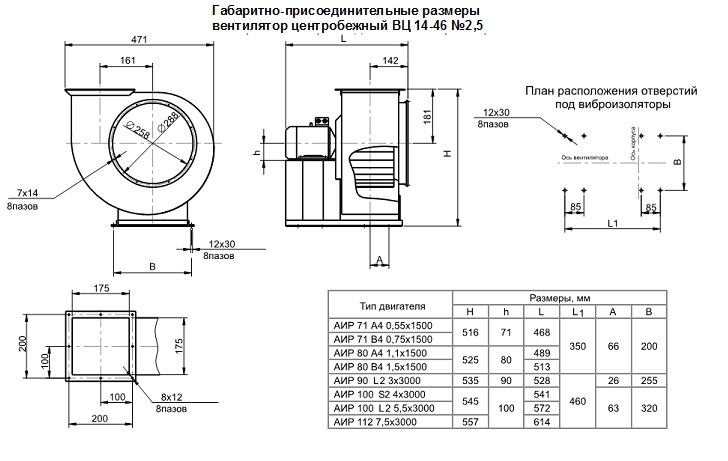

габарит вц 14-46-2,5

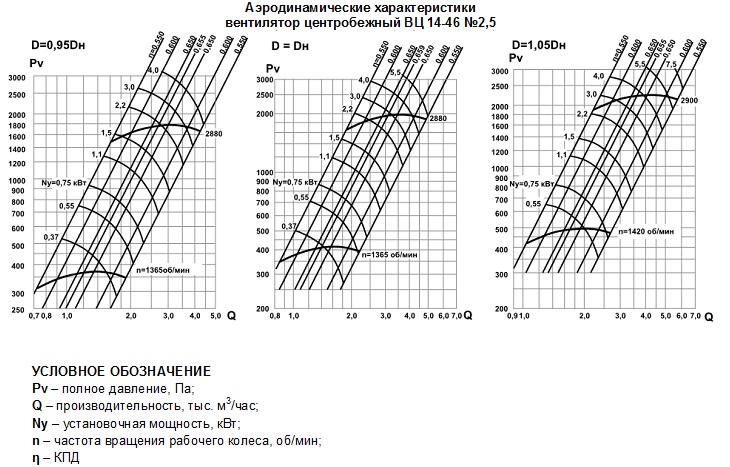

аеро вц 14-46-2,5
