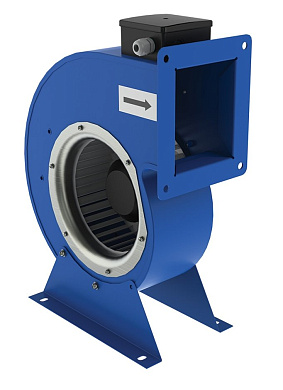

Центробежный вентилятор ВЕНТС ВЦУ 4Е 225х102
Промышленный вентилятор ВЕНТС ВЦУ 4Е 225х102 устанавливается в вентиляционных камерах, системах кондиционирования и по отдельности. В случае монтажа данной установки по отдельности, вентилятор подсоединяют одним выхлопным патрубком или двумя патрубками (выхлопным, всасывающим) к воздуховодам.
Характеристики
- Производительность по воздуху: 1480 м3/ч
- Частота вращения: 1330 мин.-1
- Уровень звукового давление на расстоянии 3 м: 69 dB(A)
- Максимальная температура воздуха: -40 +70 оС
- Диаметр рабочего колеса: 225 мм
- Ширина рабочего колеса: 102 мм
Характеристики
Производитель
VENTS
Производство
Украина
Бесплатная доставка по Украине + подарок 20% от стоимости вентилятора
ВЕНТС ВЦУ 4Е 225х102 - условные обозначения
- ВЕНТС ВЦУ - серия вентилятора
- 4 - количество полюсов
- Е - однофазный
- 225 - диаметр рабочего колеса, мм
- 102 - ширина рабочего колеса, мм
ВЕНТС ВЦУ 4Е 225х102 – конструкция
У вентиляторов ВЕНТС ВЦУ 4Е 225х102 относительно простая, но и очень надежная конструкция. Корпус данного агрегата изготовлен из прочной стали, что покрывается полимерным слоем. Этот слой обеспечивает вентилятору надежную защиту от атмосферных влияний и механических повреждений.
Вентилятор ВЕНТС ВЦУ 4Е 225х102 – двигатель
Промышленный вентилятор ВЕНТС ВЦУ 4Е 225х102 способен работать без остановки длительное время благодаря тому, что в этой модели вентилятора используется четырехполюсный и двухполюсный асинхронный и однофазный двигатель и внешний ротор (который обеспечивает простой доступ к механизмам агрегата). Рабочее колесо выполнено из прочной оцинкованной стали, а его лопатки загнуты вперед. Двигатель вентилятора укомплектован встроенной системой тепловой защиты, что в случае необходимости в автоматическом режиме перезапускает установку. Уникальные подшипники качения обеспечивают длительный срок использования двигателя данного вентилятора. Динамическая балансировка – необходимая процедура для турбин аппарата во время его заводской сборки. Данная процедура обеспечивает безопасность при работе вентилятора и пониженный уровень шума в процессе работы вентилятора.
Центробежный вентилятор ВЕНТС ВЦУ 4Е 225х102 – регулировка скорости
Скорость вентилятора ВЕНТС ВЦУ 4Е 225х102 регулируется в ступенчатом и в плавном режиме. В комплект данного вентилятора входят следующие устройства для регулировки его скорости – автотрансформаторный регулятор или симисторный регулятор. К одному регулирующему скорость устройству можно подключить несколько вентиляторов ВЕНТС ВЦУ 4Е 225х102, но, в этом случае возникнут установленные ограничения в скорости, потому что в группе общая мощность и потребляемый ток подключенных вентиляторов должна не превышать номинальный показатель регулятора.
Вентиляторы ВЕНТС ВЦУ 4Е 225х102 – монтаж
Промышленный вентилятор ВЕНТС ВЦУ 4Е 225х102 прост в монтаже. Он довольно легко монтируется и в вентиляционных камерах, и в кондиционирующих устройствах, а также отдельно от них. При индивидуальном монтаже вентилятора, его соединяют с воздуховодом одним и двумя патрубками (всасывающим и выхлопным). Патрубки существуют с круглым и прямоугольным сечением. Питание на двигатель аппарата подается от наружных клемм.
Более подробную информацию о центробежных вентиляторах ВЕНТС ВЦУ смотрите ЗДЕСЬ!
Дополнительные принадлежности к вентиляторам ВЕНТС ВЦУ 4Е 225х102
Таблица подбора дополнительных принадлежностей
|
Тип изделия |
Виброизолятор |
Виброизолятор |
Фланец |
Решетка |
|
ВЦУ 4Е 225х102 |
ВВЦр 14 |
ВВЦп 14 |
ФВЦ 200/225 |
РВЦ 200/225 |
|
Цена, грн с НДС |
|
69/82 грн. |
80/90 грн. |
Пример установки вентилятора ВЦУ
Комплектующие для систем вентиляции
Заслонник регулирующий КРА (круглый) |
Канальный водяной нагреватель НКВ (круглый) |
Канальный электрический нагреватель НК (круглый) |
Карманный воздушный фильтр ФБК (круглый) |
|
|
|
|
|
Кассетный воздушный фильтр ФБ (круглый) |
Обратный клапан с подпружиненными лопастями КОМ |
Шумоглушитель СР (круглый) |
Регулятор скорости однофазный РСА5Е-...-М |
|
|
|
|
|
Регулятор скорости РС-1-300 |
Регулятор скорости РС-1-400 |
Регулятор скорости РС-...Н (В) |
Регулятор скорости однофазный РСА5Е-2-П |
|
|
|
|
|
ВЦУ 4Е 225х102 технические характеристики |
|
|
Параметр |
Величина |
|
Модель |
Вентс ВЦУ 4Е 225х102 |
|
Напряжение |
230 В |
|
Потребляемая мощность |
395 Вт |
|
Сила тока |
1,98 А |
|
Количество полюсов |
4 |
|
Фазность |
1 |
|
Частота тока |
50 Гц |
|
Производительность |
1480 м3/ч |
|
Скорость вращения |
1330 об/мин |
|
Класс защиты устройства |
X4 IP |
|
Уровень шума на расстоянии 3м |
69 dB(A) |
|
Макс., мин. температура перемещаемого воздуха |
-40 +70 °С |
|
Диаметр рабочего колеса |
225 мм |
|
Ширина рабочего колеса |
102 мм |
|
Масса |
11,9 кг |
ВЕНТС ВЦУ 4Е 225х102 - установочные размеры
|
Размеры, мм |
||||||||||
|
?D |
B |
H |
H1 |
H2 |
L |
L1 |
L2 |
P |
M |
d |
|
225 |
365 |
441 |
210 |
171 |
145 |
170 |
137 |
178 |
250 |
11 |
ВЕНТС ВЦУ 4Е 225х102 - аэродинамические характеристики
