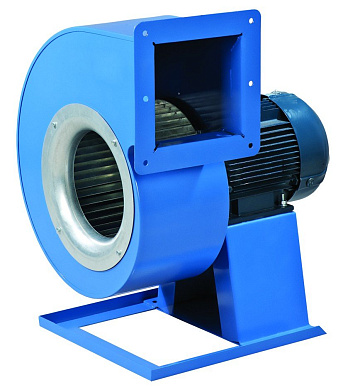

Центробежный вентилятор ВЕНТС ВЦУН 355x143-2,2-6
ВЕНТС ВЦУН 355x143-2,2-6 соединяется с воздуховодом выхлопным или всасывающим и выхлопным патрубками с круглым или прямоугольным сечением. Конструкция корпуса вентилятора позволяет подсоединять его к воздуховоду под любым углом.
Характеристики
- Производительность по воздуху: 5090 м3/ч
- Частота вращения: 940 мин.-1
- Уровень звукового давление на расстоянии 3 м: 71 dB(A)
- Максимальная температура воздуха: 60 оС
- Диаметр рабочего колеса: 355 мм
- Ширина рабочего колеса: 143 мм
Характеристики
Производитель
VENTS
Производство
Украина
Бесплатная доставка по Украине + подарок 20% от стоимости вентилятора
ВЕНТС ВЦУН 355x143-2,2-6 - условные обозначения
- ВЕНТС ВЦУН - серия вентилятора;
- 355 - диаметр рабочего колеса, мм;
- 143 - ширина рабочего колеса, мм;
- 2,2 - мощность двигателя кВт;
- 6 - количество полюсов двигателя;
ВЕНТС ВЦУН 355x143-2,2-6 – конструкция
Спиральный вентилятор ВЕНТС ВЦУН 355x143-2,2-6 я защищен от атмосферных влияний и повреждений механического характера, за счет прочного стального корпуса с нанесенным на него полимерным покрытием. Данные вентиляторы производятся с правосторонним и левосторонним вращением рабочего колеса. Они соединяются с воздуховодом под любым углом, независимо какой стороны вращения рабочее колесо, потому что сам вентилятор имеет несколько положений корпуса.
Вентилятор – двигатель
Промышленые вентиляторы ВЕНТС ВЦУН 355x143-2,2-6 выпускаются с 6и полюсным асинхронным трехфазным двигателем. Рабочее колесо выполнено из прочной оцинкованой стали, лопатки его загнуты вперед. Долгий срок использования вентилятору этого типа обеспечивают специальные подшипники качения. Во время заводской сборке вентилятора, все его турбины обязательно проходят тщательный процесс динамической балансировки. Благодаря этому процессу достигаются существенные улучшения характеристик: максимально пониженный уровень шума и повышеный уровень безопасности вентилятора.
Центробежный вентилятор ВЕНТС – регулировка скорости
Благодаря таким устройствам, что комплектуют вентиляторы, как частотный и автотрансформаторный регуляторы, осуществляется регулирова скорости аппарата. Можно подключить группу ветиляторов к одному регулятору скорости. Потребляемый ток и общая мощность вентиляторов в группе должна не превышать номинальных показателей регулятора.
Вентиляторы ВЕНТС ВЦУН 355x143-2,2-6 – монтаж
Монтаж довольно прост, и это является большим плюсом вентиляторов ВЕНТС ВЦУН 355x143-2,2-6. Монтируется данная установка в вентиляционных камерах, системах кондиционирования и в индивидуальном порядке. В индивидуальном порядке монтажа вентилятора, с воздуховодом его соединяют двумя патрубками (выхлопным, всасывающим) или одним, что работает на выхлоп. Патрубки имеют или круглое или прямоугольное сечение. Электоропитание на двигатель вентилятора подается от наружных клемм.
Более подробную информацию о центробежных вентиляторах ВЕНТС ВЦУН смотрите ЗДЕСЬ!
Дополнительные принадлежности к вентиляторам ВЕНТС ВЦУН 355x143-2,2-6
Таблица подбора дополнительных принадлежностей
|
Тип изделия |
Виброизолятор |
Виброизолятор |
Фланец |
Решетка |
|
ВЦУН 250х127-5,5-2 |
ВВЦр 8 |
ВВЦп 8 |
ФВЦ 250 |
РВЦ 250 |
|
Цена, грн с НДС |
469 грн. |
|
90 грн. |
95 грн. |
Пример установки вентилятора ВЦУН
Варианты положения корпуса вентилятора (вид со стороны притока)
Вращение рабочего колеса вправо
Вращение рабочего колеса влево
Комплектующие для систем вентиляции
Заслонник регулирующий КРА (круглый) |
Канальный водяной нагреватель НКВ (круглый) |
Канальный электрический нагреватель НК (круглый) |
Карманный воздушный фильтр ФБК (круглый) |
|
|
|
|
|
Кассетный воздушный фильтр ФБ (круглый) |
Обратный клапан с подпружиненными лопастями КОМ |
Шумоглушитель СР (круглый) |
Шумоглушитель СРФ |
|
|
|
|
|
Гибкая вставка ВВГ (круглая) |
Регулятор скорости трехфазный РСА5Д-...-М |
Регулятор скорости трехфазный РСА5Д-...-Т |
Частотный регулятор скорости ВФЕД-...-ТА |
|
|
|
|
|
ВЦУН 355x143-2,2-6 технические характеристики |
|
|
Параметр |
Величина |
|
Модель |
Вентс ВЦУН 355x143-2,2-6 |
|
Напряжение |
400 В |
|
Потребляемая мощность |
2200 Вт |
|
Сила тока |
5,6 А |
|
Количество полюсов |
6 |
|
Частота тока |
50 Гц |
|
Производительность |
5090 м3/ч |
|
Скорость вращения |
940 об/мин |
|
Класс защиты устройства |
54 IP |
|
Уровень шума на расстоянии 3м |
71 dB(A) |
|
Макс.температура перемещаемого воздуха |
60 °С |
|
Диаметр рабочего колеса |
355 мм |
|
Ширина рабочего колеса |
143 мм |
|
Масса |
40 кг |
ВЦУН 280x127-1,5-6
ВЕНТС ВЦУН 355x143-2,2-6 - установочные размеры
| Размеры, мм | ||||||||||||||||
| ?D | ?d | ?d1 | В | Н | Н1 | Н2 | Н3 | L | L1 | L2 | P | M | I | G | K | S |
| 250 | 10 | 12 | 431 | 614 | 202 | 168 | 312 | 517 | 202 | 166 | 213 | 300 | 397 | 27 | 355 | 140 |
ВЕНТС ВЦУН 355x143-2,2-6 - аэродинамические характеристики
