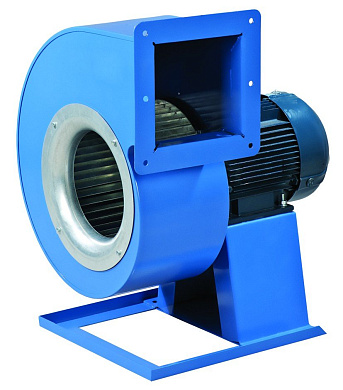

Центробежный вентилятор ВЕНТС ВЦУН 400х183-1,5-8
ВЕНТС ВЦУН 400х183-1,5-8 устанавливается в вентиляционных камерах, системах кондиционирования и в индивидуальном порядке. Электропитание на двигатель подается от наружных клемм. Движение рабочего колеса: правостороннее и левостороннее.
Характеристики
- Производительность по воздуху: 6330 м3/ч
- Частота вращения: 2850 мин.-1
- Уровень звукового давление на расстоянии 3 м: 81 dB(A)
- Максимальная температура воздуха: 60 оС
- Диаметр рабочего колеса: 280 мм
- Ширина рабочего колеса: 127 мм
Характеристики
Производитель
VENTS
Производство
Украина
Бесплатная доставка по Украине + подарок 20% от стоимости вентилятора
ВЕНТС ВЦУН 400х183-1,5-8 - условные обозначения
- ВЕНТС ВЦУН - серия вентилятора;
- 400 - диаметр рабочего колеса, мм;
- 183 - ширина рабочего колеса, мм;
- 1,5 - мощность двигателя кВт;
- 8 - количество полюсов двигателя;
ВЕНТС ВЦУН 400х183-1,5-8 – конструкция
ВЕНТС ВЦУН 400х183-1,5-8 выпускается со сверхпрочным стальным корпусом, который покрыт полимерами. Покрытие такого типа эффективно оберегает вентилятор от механических повреждений и атмосферных явлений. Данные агрегаты исполняют с вращением рабочего колеса как правосторонним так и левосторонним. За счет того, что корпус аппарата имеет несколько положений, есть возможность подсоединить вентилятор к воздуховоду под любым углом и не имеет значение сторона его вращения.
Вентилятор – двигатель
Центробежный вентилятор укомплектован 2х-полюсным асинхронным трехфазным двигателем. Рабочее колесо состоит из прочной оцинкованой стали. Лопатки колеса загнуты вперед. Уникальные подшипники качения гарантируют длительный срок эксплуатации вентилятора этого типа. Турбины данного агрегата проходят обязательную тщательную динамическую балансировку в процессе его заводской сборки. Балансировка турбин существенно увеличивает показатели таких характеристик вентилятора, как пониженный шум и повышенный уровень безопасности.
Центробежный вентилятор ВЕНТС – регулировка скорости
За счет таких устройств, что комплектуют вентиляторы ВЕНТС ВЦУН 400х183-1,5-8, как частотный и автотрансформаторный регуляторы, происходит регулирование скорости установки. Допускается подключение группы ветиляторов к одному регулятору. Потребляемый ток и общая мощность агрегата в группе должна не превышать номинальных показателей регулятора.
Вентиляторы ВЕНТС ВЦУН 400х183-1,5-8 – монтаж
Система монтажа – неоспоримое положительное качество вентиляторов ВЕНТС ВЦУН 400х183-1,5-8. Он с легкостью устанавливается в системах кондиционирования, индивидуальном порядке и в вентиляционных камерах. Индивидуальная установка агегата предусматривает соединение вентилятора с воздуховодом выхлопным одним патрубком или двумя патрубками – выхлопным и всасывающим. Данные патрубки выпускаются с прямоугольным сечением и с круглым сечением. Наружные клеммы подают електропитание двигателю вентилятора.
Более подробную информацию о центробежных вентиляторах ВЕНТС ВЦУН смотрите ЗДЕСЬ!
Дополнительные принадлежности к вентиляторам ВЕНТС ВЦУН 400х183-1,5-8
Таблица подбора дополнительных принадлежностей
|
Тип изделия |
Виброизолятор |
Виброизолятор |
Фланец |
Решетка |
|
ВЦУН 250х127-5,5-2 |
ВВЦр 8 |
ВВЦп 8 |
ФВЦ 250 |
РВЦ 250 |
|
Цена, грн с НДС |
469 грн. |
|
90 грн. |
95 грн. |
Пример установки вентилятора ВЦУН
Варианты положения корпуса вентилятора (вид со стороны притока)
Вращение рабочего колеса вправо
Вращение рабочего колеса влево
Комплектующие для систем вентиляции
Заслонник регулирующий КРА (круглый) |
Канальный водяной нагреватель НКВ (круглый) |
Канальный электрический нагреватель НК (круглый) |
Карманный воздушный фильтр ФБК (круглый) |
|
|
|
|
|
Кассетный воздушный фильтр ФБ (круглый) |
Обратный клапан с подпружиненными лопастями КОМ |
Шумоглушитель СР (круглый) |
Шумоглушитель СРФ |
|
|
|
|
|
Гибкая вставка ВВГ (круглая) |
Регулятор скорости трехфазный РСА5Д-...-М |
Регулятор скорости трехфазный РСА5Д-...-Т |
Частотный регулятор скорости ВФЕД-...-ТА |
|
|
|
|
|
ВЦУН 400х183-1,5-8 технические характеристики |
|
|
Параметр |
Величина |
|
Модель |
Вентс ВЦУН 400х183-1,5-8 |
|
Напряжение |
400 В |
|
Потребляемая мощность |
1500 Вт |
|
Сила тока |
4,2 А |
|
Количество полюсов |
8 |
|
Частота тока |
50 Гц |
|
Производительность |
6545 м3/ч |
|
Скорость вращения |
700 об/мин |
|
Класс защиты устройства |
54 IP |
|
Уровень шума на расстоянии 3м |
62 dB(A) |
|
Макс.температура перемещаемого воздуха |
60 °С |
|
Диаметр рабочего колеса |
400 мм |
|
Ширина рабочего колеса |
183 мм |
|
Масса |
40 кг |
ВЦУН 280x127-1,5-6
ВЕНТС ВЦУН 400х183-1,5-8 - установочные размеры
| Размеры, мм | ||||||||||||||||
| ?D | ?d | ?d1 | В | Н | Н1 | Н2 | Н3 | L | L1 | L2 | P | M | I | G | K | S |
| 250 | 10 | 12 | 431 | 614 | 202 | 168 | 312 | 517 | 202 | 166 | 213 | 300 | 397 | 27 | 355 | 140 |
ВЕНТС ВЦУН 400х183-1,5-8 - аэродинамические характеристики
