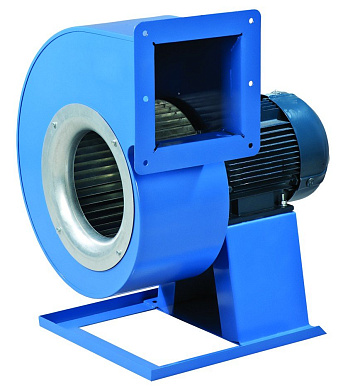

Центробежный вентилятор ВЕНТС ВЦУН 400х183-5,5-4
ВЕНТС ВЦУН 400х183-5,5-4 оборудован специальными подшипники качения, которые понижают производимы вентилятором шум и продлевают срок его эксплуатации. Турбины вентилятора проходят процесс динамической балансировки.
Характеристики
- Производительность по воздуху: 6330 м3/ч
- Частота вращения: 2850 мин.-1
- Уровень звукового давление на расстоянии 3 м: 81 dB(A)
- Максимальная температура воздуха: 60 оС
- Диаметр рабочего колеса: 280 мм
- Ширина рабочего колеса: 127 мм
Характеристики
Производитель
VENTS
Производство
Украина
Бесплатная доставка по Украине + подарок 20% от стоимости вентилятора
ВЕНТС ВЦУН 400х183-5,5-4 - условные обозначения
- ВЕНТС ВЦУН - серия вентилятора;
- 280 - диаметр рабочего колеса, мм;
- 127 - ширина рабочего колеса, мм;
- 5,5 - мощность двигателя кВт;
- 4 - количество полюсов двигателя;
ВЕНТС ВЦУН 400х183-5,5-4 – конструкция
Защиту вентилятора ВЕНТС ВЦУН 400х183-5,5-4 от механических повреждений и атмосферных влияний обеспечивает прочный стальной корпус с полимерным покрытием. В индивидуальном порядке вентиляторы данной модели изготовляются с левосторонним вращением рабочего колеса агрегата и с правосторонним вращением. Независимо от исполнения рабочего колеса, вентилятор имеет несколько положений корпуса. Это позволяет подсоединять агрегат к воздуховоду под любым углом.
Вентилятор – двигатель
Центробежный вентилятор укомплектован 2х-полюсным асинхронным трехфазным двигателем. Рабочее колесо состоит из прочной оцинкованой стали. Лопатки колеса загнуты вперед. Уникальные подшипники качения гарантируют длительный срок эксплуатации вентилятора этого типа. Турбины данного агрегата проходят обязательную тщательную динамическую балансировку в процессе его заводской сборки. Балансировка турбин существенно увеличивает показатели таких характеристик вентилятора, как пониженный шум и повышенный уровень безопасности.
Центробежный вентилятор ВЕНТС – регулировка скорости
Благодаря таким комплектующим устройствам вентилятора ВЕНТС ВЦУН 400х183-5,5-4, как частотный регулятор и автотрансформаторный регулятор, есть возможность регулировать скорость вращения рабочего колеса. К одному такому регулятору возможно подключить несколько вентиляторов в группу. Потребляемая электроэнергия и общая мощность группы должна не превышать номинальных показателей устройства.
Вентиляторы ВЕНТС ВЦУН 400х183-5,5-4 – монтаж
Положительная характеристика спиральных вентиляторов ВЕНТС ВЦУН 400х183-5,5-4 – простая система монтажа. Данный вентилятор можно монтировать: в вентиляционных камерах, в индивидуальном порядке, в системах кондиционирования. К воздуховоду, в случае индивидуального монтажа, вентилятор соединяется выхлопным патрубком (одним) или всасывающим и выхлопным патрубками (двумя). Выпускаются патрубки с прямоугольным и круглым сечением. Запитующие электродвигатель клеммы, находятся снаружи.
Более подробную информацию о центробежных вентиляторах ВЕНТС ВЦУН смотрите ЗДЕСЬ!
Дополнительные принадлежности к вентиляторам ВЕНТС ВЦУН 400х183-5,5-4
Таблица подбора дополнительных принадлежностей
|
Тип изделия |
Виброизолятор |
Виброизолятор |
Фланец |
Решетка |
|
ВЦУН 250х127-5,5-2 |
ВВЦр 8 |
ВВЦп 8 |
ФВЦ 250 |
РВЦ 250 |
|
Цена, грн с НДС |
469 грн. |
|
90 грн. |
95 грн. |
Пример установки вентилятора ВЦУН
Варианты положения корпуса вентилятора (вид со стороны притока)
Вращение рабочего колеса вправо
Вращение рабочего колеса влево
Комплектующие для систем вентиляции
Заслонник регулирующий КРА (круглый) |
Канальный водяной нагреватель НКВ (круглый) |
Канальный электрический нагреватель НК (круглый) |
Карманный воздушный фильтр ФБК (круглый) |
|
|
|
|
|
Кассетный воздушный фильтр ФБ (круглый) |
Обратный клапан с подпружиненными лопастями КОМ |
Шумоглушитель СР (круглый) |
Шумоглушитель СРФ |
|
|
|
|
|
Гибкая вставка ВВГ (круглая) |
Регулятор скорости трехфазный РСА5Д-...-М |
Регулятор скорости трехфазный РСА5Д-...-Т |
Частотный регулятор скорости ВФЕД-...-ТА |
|
|
|
|
|
ВЦУН 400х183-5,5-4 технические характеристики |
|
|
Параметр |
Величина |
|
Модель |
Вентс ВЦУН 400х183-5,5-4 |
|
Напряжение |
400 В |
|
Потребляемая мощность |
5500 Вт |
|
Сила тока |
10,7 А |
|
Количество полюсов |
2 |
|
Частота тока |
50 Гц |
|
Производительность |
6330 м3/ч |
|
Скорость вращения |
2850 об/мин |
|
Класс защиты устройства |
54 IP |
|
Уровень шума на расстоянии 3м |
81 dB(A) |
|
Макс.температура перемещаемого воздуха |
60 °С |
|
Диаметр рабочего колеса |
400 мм |
|
Ширина рабочего колеса |
183 мм |
|
Масса |
40 кг |
ВЦУН 280x127-1,5-6
ВЕНТС ВЦУН 400х183-5,5-4 - установочные размеры
| Размеры, мм | ||||||||||||||||
| ?D | ?d | ?d1 | В | Н | Н1 | Н2 | Н3 | L | L1 | L2 | P | M | I | G | K | S |
| 250 | 10 | 12 | 431 | 614 | 202 | 168 | 312 | 517 | 202 | 166 | 213 | 300 | 397 | 27 | 355 | 140 |
ВЕНТС ВЦУН 400х183-5,5-4 - аэродинамические характеристики
