ВКГ 400 ЕС

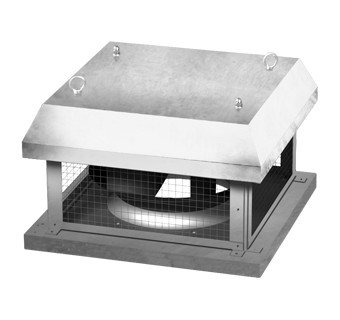

Крышный вентилятор ВЕНТС ВКГ 400ЕС (VENTS VKG 400 ЕС)

Условные обозначения:

• VENTS - название компании-производителя;
• 400 – типоразмер;
• ВКГ – модельный ряд вентиляторов;
• ЕС – электронно-коммутируемый мотор

Данный агрегат – один из представителей модельного ряда крышных центробежных вентиляторов с горизонтальным выбросом воздушного потока, производимых компанией VENTS. Его применение позволяет достичь почти 3-х кратной экономии электроэнергии, если сравнивать с другими устройствами аналогичной функциональной направленности.

Технические характеристики

Напряжение – 380-480 вольт.

Сила тока – 1,3 ампера.

Потребляемая мощность – 770 ватт.

Расход воздуха (максимальный) – 5360 кубических метров в час.

Частота вращения крыльчатки – 1755 оборотов в минуту.

Описание

Модель ВКГ 400 ЕС обеспечивает высокую производительность, но при этом продуцирует низкий уровень шума. Поэтому очень часто такие агрегаты используются для создания вытяжных систем вентиляции в отелях, ресторанах, банках, супермаркетах, то есть там, где количество децибел должно быть минимальным. Одной из причин высокой востребованности данной модели является возможность управлять ее работой дистанционно, подключив этот вентилятор к локальной компьютерной сети.

Корпус

Изготавливается  корпус данного агрегата из листовой стали. Для обеспечения надежной защиты, в первую очередь, от коррозии на ее поверхность нанесен слой полимерного покрытия.

Габаритные размеры модели ВКГ 400 ЕС от компании VENTS такие:

• диаметр посадочного отверстия в основании – 438 мм;
• высота – 357 мм;
• длина стороны квадратного основания – 595 мм;
• ширина основания  крышки, имеющей форму усечённой четырёхгранной пирамиды – 558 мм.

Вес агрегата – 75 кг.

Двигатель

В вентиляторе VENTS ВКГ 400 ЕС применяется электронно-коммутируемый высокоэффективный двигатель постоянного тока с внешне расположенным ротором. Его рабочее колесо оборудовано назад загнутыми лопатками. В этом моторе отсутствуют такие трущиеся и быстро изнашивающиеся детали, как щетки и коллектор. Их заменяет плата контроллера электронной коммутации. Одним из преимуществ ЕС-двигателей является высокая производительность в сочетании с возможностью оптимального управления их работой во всем доступном диапазоне скоростей вращения. Другое несомненное достоинство – высокий КПД. Его значение может достигать 90%.

Регулирование скорости

Для изменения скорости вращения крыльчатки используется внешний управляющий сигнал амплитудой 0-10 вольт. Причем, максимальное значение скорости не критично к частоте напряжения в электросети. Для обеспечения экономичной работы анализируются такие характеристики, как задымленность, давление и температура воздуха.

Монтаж

Устанавливать эту модель необходимо на ровной неподвижной поверхности крыши непосредственно над шахтой либо вентиляционным каналом с помощью монтажной пластины. В ней высверлены отверстия для жесткого болтового соединения. Предусмотрев при монтаже подставку, вы защитите шахту или вентиляционный канал от попадания в них атмосферных осадков: дождевой воды и снега

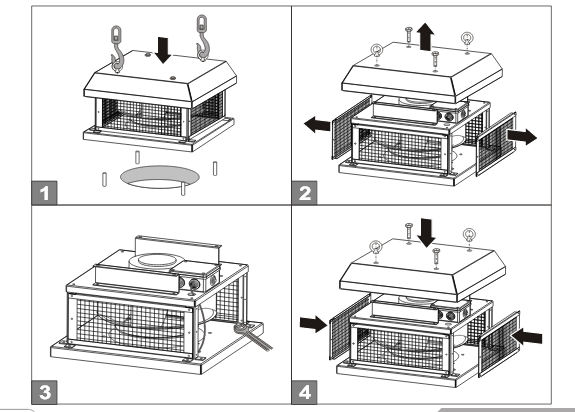

Монтаж вентилятора ВКГ ЕС

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
