ВКГ 6Е 500

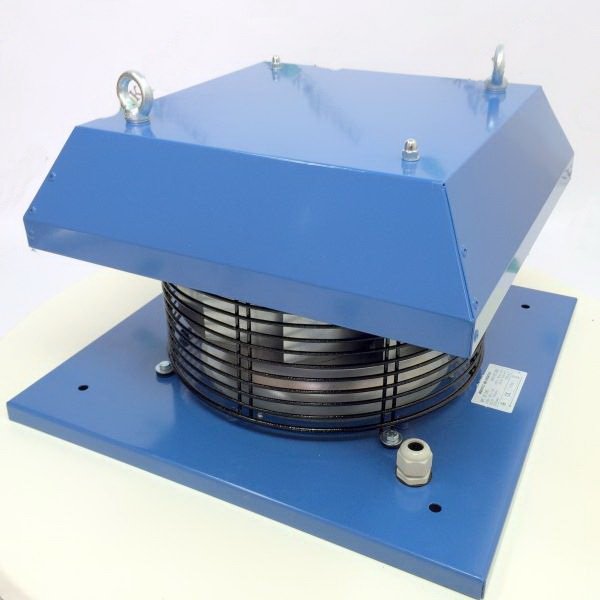

Крышный вентилятор ВЕНТС ВКГ 6Е 500 (VENTS VKG 6Е 500)

Условные обозначения:

• VENTS - название компании-производителя;
• 500 – типоразмер;
• ВКГ – модельный ряд вентиляторов;
• 6 – количество полюсов;
• Е – наличие 1 фазы.

Данный агрегат предназначен для организации систем вентиляции в современных многоквартирных зданиях, сооружениях промышленного назначения, ресторанах, больницах и т.д., отапливаемых в зимнюю пору года. Используется исключительно для вытяжной вентиляции.

Описание

Модель ВКГ 6Е 500 от компании VENTS ходит в серию центробежных крышных вентиляторов с горизонтальным выбросом воздушного потока. Одним из существенных достоинств данного агрегата является его способность работать продолжительное время без отключения от электросети. Он совместим с воздуховодами диаметром 500 мм.

Корпус

Изготавливается корпус вентилятора ВКГ 6Е 500 из листовой стали, на поверхность которой нанесен слой полимерного покрытия. Такое решение обеспечивает защиту

Вес вентилятора – 26,6 кг.

Двигатель

В модели ВКГ 6Е 500 используется шести полюсный электромотор с внешне расположенным ротором. Подключается вентилятор к однофазной сети. Высокий уровень пожаробезопасности и удобство в эксплуатации обеспечивает встроенная система тепловой защиты от чрезмерного перегрева с автоматическим перезапуском. Продолжительный срок эксплуатации обусловлен  применением подшипников качения. Безопасность в работе, низкий уровень шума и точное соблюдение паспортных характеристик достигается тем, что на этапе сборки каждая турбина вентилятора подвергается динамической балансировке.

Регулирование скорости

Для выполнения этой процедуры используются:

• тиристорный регулятор. Его применение  обеспечивает плавное изменение скорости вращения;
• устройство регулирования на базе автотрансформатора. В этом случае значение  данного параметра изменяется скачкообразно.

Допускается подключать к одному  регулятору несколько вентиляторов одновременно, если общая потребляемая ими мощность и суммарный рабочий ток не превысят номинальные значения этих параметров применяемого устройства регулирования скорости.

Монтаж

Устанавливается вентилятор VENTS (ВЕНТС) ВКГ 6Е 500 на крыше здания непосредственно над шахтой либо вентиляционным каналом. Для надежной работы его необходимо жестко закрепить к ровной неподвижной поверхности кровли с помощью присоединительной пластины, на которой высверлены отверстия под болтовое соединение.

Подключение к питающей сети должно выполняться согласно электрической схеме, размещенной на клеммной коробке

Подключение к сети

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
