Канальный вентилятор для прямоугольных каналов ВКП 700х400 ЕС

Канальный вентилятор ВЕНТС ВКП 700х400 ЕС  (VENTS VKP 700x400 ЕС)

Условные обозначения:

• VENTS - название компании-производителя;
• 700х400 – размер фланца;
• ВКП – модельный ряд вентиляторов.
• ЕС – тип мотора.

Описание вентилятора ВЕНТС ВКП 700х400 ЕС

Центробежные канальные вентиляторы VENTS ВКП 700х400 ЕС применяются для создания высокоэффективных систем ПВВ (приточно-вытяжная вентиляция) в помещениях различного предназначения.

Максимальная производительность агрегата составляет 6300 куб. м/час.

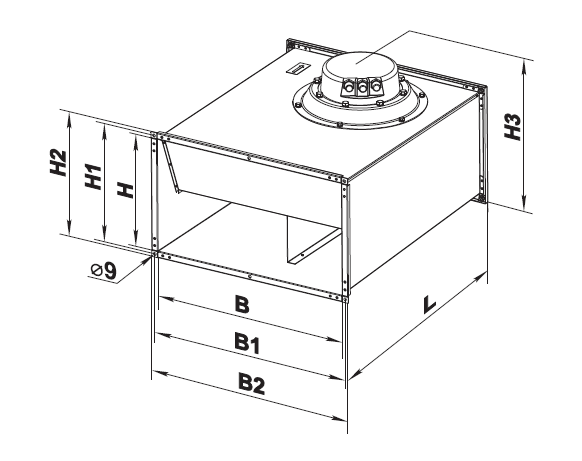

Корпус канального вентилятора VKP 700x400 ЕС

Уровень защиты корпуса соответствует классу IPX4 международной системы Ingress Protection Rating. Это означает, что попадание брызг на вентилятор со всех сторон не нарушает работоспособность вентилятора. В качестве сырья для изготовления корпуса используется листовая оцинкованная сталь. Соединение его внутренних элементов осуществляется с помощью заклепок.

Двигатель ВКП 700х400 ЕС

Вентиляторы VENTS ВКП 700х400 ЕС оснащаются электронно-коммутируемыми моторами, на рабочих колесах которых присутствуют назад загнутые лопатки. Эксперты называют такие двигатели самым передовым решением в плане энергосбережения.

Их отличительными особенностями являются:

• высокая производительность;
• оптимальное управление в рабочем диапазоне скоростей вращения;
• КПД достигает 90 процентов.

Регулирование скорости центробежного вентилятора VKP 700x400 ЕС

Управление вентилятором выполняется с помощью внешнего сигнала управления, уровень которого колеблется в диапазоне 0…10 вольт. Для корректной регулировки производительности в качестве исходных данных используются значения давления, температуры, задымленности и других характеристик окружающей среды.

Скорость вращения вентилятора является величиной производной от управляющего ЕС-фактора. В результате в вентиляционную систему подается воздуха ровно столько, сколько ей необходимо в настоящий момент времени. Максимальная скорость вращения не критична к частоте входного напряжения. Агрегат будет успешно выполнять свои функции при 50 и, даже, при 60 герцах во внешней питающей сети.

Наличие «умной» электроники позволяет не только объединять эти устройства с помощью локальной компьютерной сети, но и регулировать их скорость вращения дистанционно и индивидуально.

Монтаж ВКП 700х400 ЕС

Если подсоединение этих устройств осуществляется непосредственно в разрыв воздуховодов с прямоугольным сечением, в специальном креплении необходимость отсутствует. Кроме того, можно выполнять эту процедуру, используя гибкие вставки. В таком случае нужно крепить вентиляторы к строительной несущей конструкции с помощью кронштейнов, опор или подвесок.

Монтаж вентилятора в разрыв прямоугольного канала

Агрегат допускается устанавливать в любом необходимом положении с учетом направления воздушного потока. На корпусе оно обозначено стрелкой. Для техобслуживания и ревизии вентилятора на его корпусе предусмотрена технологическая крышка. При установке нужно обеспечить легкий доступ, прежде всего, к ней.

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
