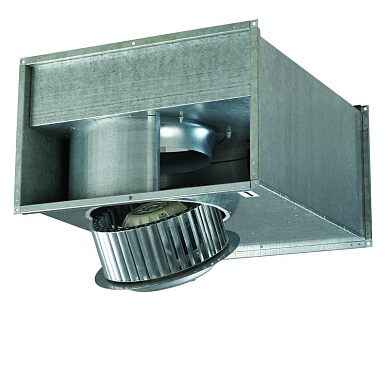

Канальный вентилятор для прямоугольных каналов ВЕНТС ВКПФ 4Д 500х250

Описание модели центробежного канального вентилятора Вентс ВКПФ 4Д 500х250 (Vents VKPF 4D 500x250)

 Условные обозначения:

• ВЕНТС - производитель вентиляторов;
• ВКПФ - серия вентиляторов;
• 500х250 – размер фланца;
• 4 – количество полюсов;
• Д – наличие 3 фаз.

Вентилятор ВКПФ 4Д 500х250 – общее описание

Данная модель вентилятор относится к центробежному канальному типу. Устанавливается в вытяжных вентиляционных системах с ограниченным пространством. Агрегат ВКПФ 4Д 500х250 монтируется только в отверстия с прямоугольными каналами воздуховод, которые соответствуют номинальному сечению. Рекомендовано использования на производствах, в промышленных помещениях, в развлекательных центрах, магазинах, отелях, на территориях частной собственности и т.д.

Данная модель имеет мощность 570 В, рабочее напряжение - 400В/50 Гц. Производительность агрегата - 1850 м3/ч. Частота вращения лопастей – 1270 махов в минуту. Минимальная рабочая температура – 20, а максимальная - + 40 С.

ВКПФ 4Д 500х250 – конструкция

Данная модель имеет высокопрочный корпус из оцинкованной стали, обеспечивающий надежную защиту от деформаций различного характера. Устройство также имеет тепловую и звуковую изоляцию, а также изоляцию от пагубных атмосферных воздействий.

ВКПФ 4Д 500х250 – двигатель

Данная модель вентиляторов работает на моторе роторного типа, который является наиболее современным мотором с функцией экономного потребления энергии. Установлены 4х полюсные асинхронные двигатели на 3 фазы.  Рабочее колесо оснащено вперед направленными лопастями. От перегрева двигатель защищают специальные термоконтакты, встраиваемые в обмотку устройства. Выведенные клеммы подключают к защитной системе. Турбины двигателя проходят процедуру балансировки, поэтому обеспечивают высокую производительность, низкое потребление энергии и бесшумную работу.

ВКПФ 4Д 500х250 – регулировка скорости

Регулировку скорости вентилятора ВКПФ 4Д 500х250 можно производить  с помощью регулятора. Симимсторный регулятор позволяет сделать это плавно, а автотрансформаторный - ступенчато. Одно устройство может обслуживать несколько вентиляторов одновременно, но при условии, что сумма мощностей устройств и рабочего тока будет меньше, чем параметры регулятора.

Схема подключения вентилятора к сети

ВКПФ 4Д 500х250 – монтаж

Канальный вентилятор ВКПФ 4Д 500х250 устанавливается непосредственно в отверстие воздуховода и не требует дополнительных крепежей.  Если монтаж производится при  помощи гибких вставок, то понадобятся дополнительных опоры, вставки или кронштейны. Вентилятор можно устанавливать в любом положении, ориентируясь на направление воздушных потоков.

Монтаж вентилятора в разрыв прямоугольного канала

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
