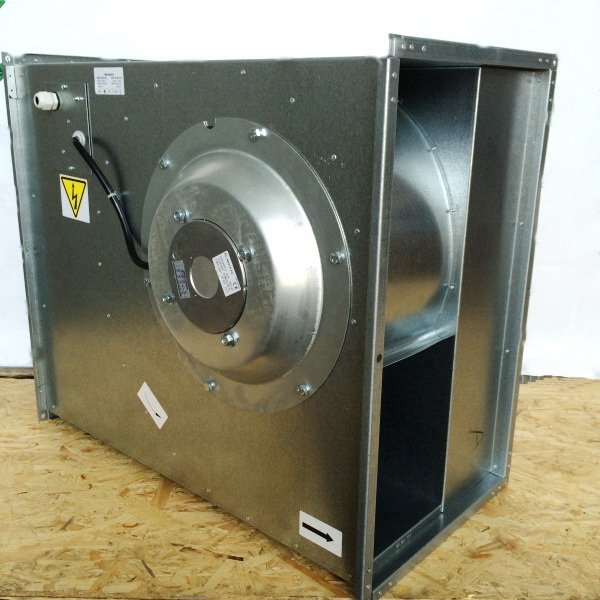

Канальный вентилятор для прямоугольных каналов ВЕНТС ВКПФ 4Д 700х400

Описание модели центробежного канального вентилятора Вентс ВКПФ 4Д 700х400 (Vents VKPF 4D 700x400)

Условные обозначения:

• ВЕНТС - производитель вентиляторов;
• ВКПФ - серия вентиляторов;
• 700х400 – размер фланца;
• 4 – количество полюсов;
• Д – наличие 3 фаз.

ВКПФ 4Д 700х400 – общее описание

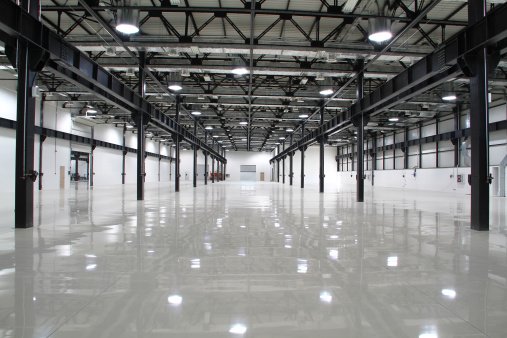

Данная модель вентиляторов предназначена для установки в отверстие воздуховодов прямоугольной формы в помещениях с ограниченным пространством. Устройство оборудовано современным двигателем, обеспечивающим высокую производительность, экономное потребление энергии и низкий уровень шума во время работы. Монтаж данного вентилятора рекомендован в помещениях различного типа предназначения: склады, отели, рестораны, фабрики, промышленные и частные объекты, склады и т.д.

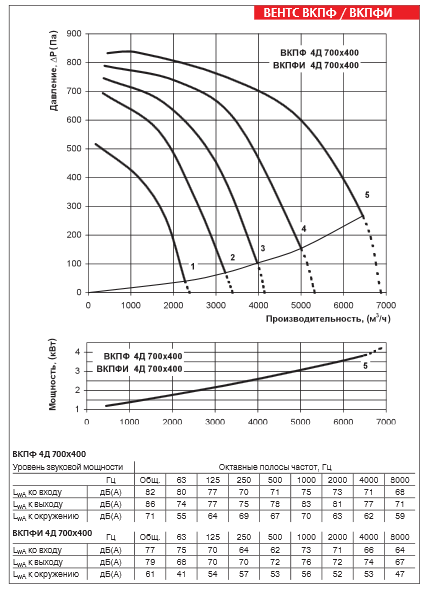

Данный агрегат имеет показатель мощности 3630 Вт, и показатель напряжения – 400 В/50 Гц. Производительность данного устройства ровняется 6450 м3/ч. Частота вращения вентиляционных лопастей - 1320 махов в минуту. Минимальная рабочая температура  - -25, а максимальная  - +40 С.

ВКПФ 4Д 700х400 – описание корпуса

Данная модель канальных вентиляторов изготовлена из прочного и качественного материала – оцинкованной стали. Корпус обеспечивает защиту внутренним деталям устройства от механических повреждений и пагубных атмосферных влияний.

ВКПФ 4Д 700х400 – двигатель

Данное устройство оснащено 4х полюсным ассиметричным мотором на 3 фазы. Двигатель роторного типа обеспечивает бесперебойную работу с минимальным потреблением энергии, высокой производительностью и низким уровнем шума. Роль защиты от перегрева выполняют специальные термоконтакты, которые встроены в обмотку двигателя вентилятора. Их подключают к системе защиты с помощью выведенных клемм. Турбины перед эксплуатацией проходят балансировку, обеспечивающую оптимальную мощность, нагрузку и потребление электричества. Рабочее колесо двигателя оснащено вперед загнутыми лопастями.

ВКПФ 4Д 700х400 – регулировка скоростей

Скорость работы регулируется при помощи регулятора. Если установлен симисторный тип регулятора, то скорость переключается плавно, при автотрансформаторном регуляторе регулировка происходит ступенчато. К одному устройству можно подсоединить одновременно несколько вентиляторов, но сумма мощностей и тока должна быть меньше параметров регулятора.

Схема подключения вентилятора к сети

ВКПФ 4Д 700х400 – монтаж

Данная модель вентиляторов может монтироваться непосредственно в отверстие воздуховода. Устройство можно устанавливать в любом положении, ориентируясь по направлению воздушных потоков.  Также возможен монтаж с помощью гибких вставок, но при наличии дополнительных опор, подвесок и кронштейнов.

Монтаж вентилятора в разрыв прямоугольного канала

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
