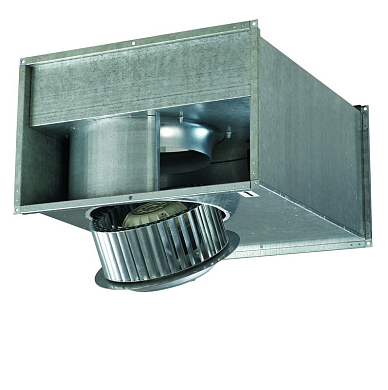

Канальный вентилятор для прямоугольных каналов ВЕНТС ВКПФ 4Е 500х300

Описание модели центробежного канального вентилятора Вентс ВКПФ 4Е 500х300 (Vents VKPF 4Е 500x300)

Условные обозначения:

• ВЕНТС - производитель вентиляторов;
• ВКПФ - серия вентиляторов;
• 500х300 – размер фланца;
• 4 – количество полюсов;
• Е – наличие 1 фазы.

ВКПФ 4Е 500х300 – общее описание

Вентиляторы модельного ряда ВКПФ 4Е 500х300 предназначены для установки в помещениях с прямоугольным воздуховодом с сечением 500х300. Данная модель оборудована современным двигателем с низким потреблением энергии. Устройство рекомендовано для установки в помещениях с ограниченным пространством для монтажа. Вентилятор ВКПФ 4Е 500х300 подходит для помещений промышленного, складского, продовольственного, частного и развлекательного типа.

Данный агрегат имеет показатель мощности - 710 В, рабочее напряжение - 230В/50Гц.  Производительность вентилятора - 2350 м3/ч. Частота вращения лопастей - 1230 махов в минуту. Минимальная рабочая температура - -25, а максимальная - +70 С.

ВКПФ 4Е 500х300 – описание корпуса

Корпус данной модели изготовлен из надежного и высокопрочного материала - оцинкованной стали, стойкой к механическим воздействиям. Корпус из данного материала не подвержен коррозии.

ВКПФ 4Е 500х300 – двигатель

Канальные вентиляторы данной модели оснащены 4-х полюсными асинхронными двигателями на одну фазу. Мотор роторного типа является наиболее современным и экономным устройством, который способен поддерживать оптимальную производительность и регулировать потребление энергии. Рабочее колесо имеет вперед загнутые лопасти. Защита от перегрева и перенапряжения обеспечивается встроенными в обмотку двигателя термоконтактами. К системе защиты их подключают с помощью выведенных клемм. Турбины проходят динамическую балансировку, которая обеспечивает бесперебойную и безопасную работу устройства с минимальным количеством шума.

ВКПФ 4Е 500х300 – регулировка скорости

Скорость данной модели вентилятора регулируется с помощью специального регулятора, который бывает двух типов. Симисторный регулятор обеспечивает плавное переключение скоростей, а автотрансформаторный – ступенчатое.  Один регулятор может обслуживать сразу несколько вентиляторов, но при условии, что общая сумма напряжения и рабочего тока не будет превышать показателей регулятора.

Схема подключения вентилятора к сети

ВКПФ 4Е 500х300 – монтаж

Монтаж данной модели вентилятора производится в прямоугольное отверстие воздуховодов. Устройство можно устанавливать непосредственно в воздуховод без дополнительных крепежей. Также монтаж возможен при помощи гибких вставок, тогда понадобятся дополнительных опоры, подвески и кронштейны.

Монтаж вентилятора в разрыв прямоугольного канала

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
