Канальный центробежный вентилятор ВЕНТС ВКПФИ 4Д 800х500

Канальный вентилятор ВЕНТС ВКПФИ 4Д 800х500 (VENTS VKPFI 4D 800x500)

Условные обозначения

• ВЕНТС - производитель вентиляторов;
• ВКПФИ - серия вентиляторов;
• 800х500 – размер фланца;
• 4 – количество полюсов;
• Д – наличие 3 фаз.

Вентилятор VENTS VKPFI 4D 800х500 канальный - описание

Вентилятор канальный Вентс ВКПФИ 4Д 800х500 относится к трехфазным вентиляторам центробежного типа прямоугольного сечения. Используют такой вентилятор для приточно-вытяжной вентиляции. Максимальная производительность вентилятора - 5850 м3/ч. Размер фланца данного агрегата – 800х500 миллиметров. Работает вентилятор безопасно, эффективно и долго. Устройство имеет встроенную тепловую защиту и звукоизоляцию. Установить агрегат не составляет большого труда. Тем более, при монтаже непосредственно в воздуховод никаких дополнительных крепежей не требуется. Применяется данная модель в помещениях, где требуется низкий уровень шума и высокая производительность. Это могут быть складские, жилые помещения, школы, банки, рестораны.

Корпус вентилятора ВКПФИ 4Д 800х500

Компания «Вентс» заботится о своих клиентах, поэтому использовала только качественный и надежный материал – сталь оцинкованную. Присутствует на корпусе слой минваты толщиной 50 миллиметров для звуковой изоляции. Корпус канального вентилятора ВКПФИ 4Д 800х500 не ржавеет и не деформируется. Соединение деталей агрегата осуществляется при помощи специальных заклепок. Подсоединение к воздуховоду происходит благодаря стандартным фланцам на самом корпусе.

Канальный вентилятор VENTS ВКПФИ 4Д 800х500 - двигатель

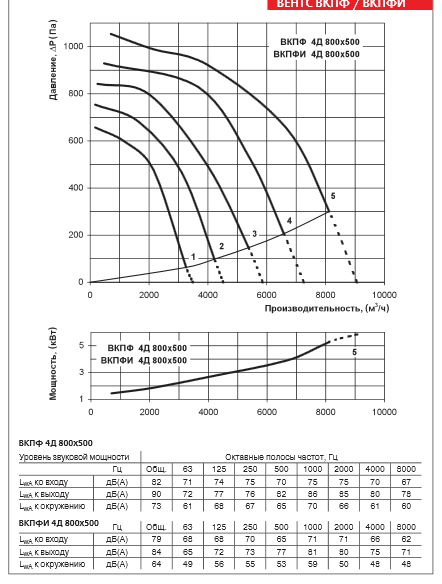

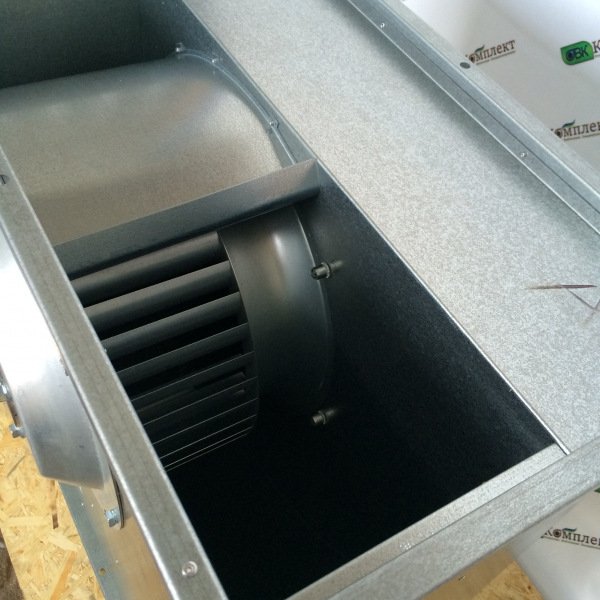

Канальный вентилятор VENTS VKPFI 4D 800х500 работает на базе роторного асинхронного трехфазного двигателя на 4 полюса. Стальное рабочее колесо оснащено загнутыми лопастями вперед. Термозащита представлена в вентиляторе встроенными термическими контактами с возможностью быстрого автоматического перезапуска. Подшипники качения, которые находятся на корпусе агрегата, помогают хорошо зафиксировать вентилятор и продлить его срок службы. Класс защиты двигателя – ІР Х4. Мощность, которая потребляется, – 400 Вт. Производительность максимальная – 5850 м3/ч. Вес вентилятора ВКПФИ 4Д 800х500 составляет 127 килограммов.

Схема подключения вентилятора к сети

Регулирование скорости центробежного вентилятора VKPFI 4D 800х500

Регулировка скорости происходит при помощи трансформаторного регулятора. Регулирование, в таком случае, ступенчастое. Производителем предусмотрено подключение нескольких вентиляторов к одному регулятору. Только сумма показателей рабочего тока и мощности не должна превышать норму.

Монтаж трехфазного канального вентилятора VENTS ВКПФИ 4Д 800х500

Просто и быстро канальный центробежный вентилятор монтируется прямо в разрыв воздуховода без каких-либо дополнительных крепежей. Положение при установке можно выбирать любое. Учитывается только направление потока воздуха и удобный доступ к двигателю вентилятора через технологическую крышку, которая  расположена на корпусе агрегата. Монтаж производится и за пределами помещения. В этом случае обязательно нужны гибкие вставки и специальные крепежи (кронштейны, подвески, опоры).

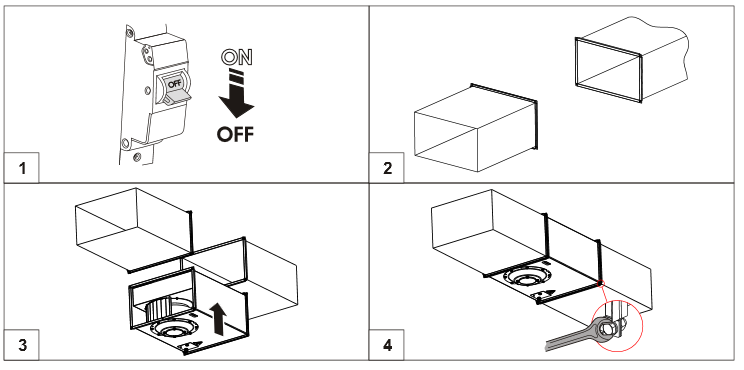

Монтаж вентилятора в разрыв прямоугольного канала

Важно!!! Центробежный трехфазный вентилятор VENTS ВКПФИ 4Д 800х500 не предназначен для взрывоопасных помещений.

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
