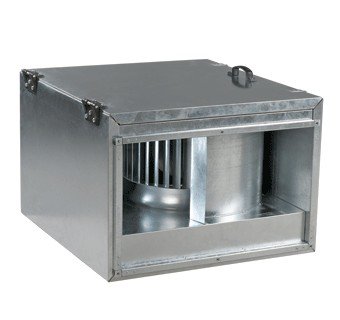

Канальный центробежный вентилятор ВЕНТС ВКПФИ 4Е 400х200

Канальный вентилятор ВЕНТС ВКПФИ 4E 400х200 (VENTS VKPFI 4E 400x200)

Условные обозначения:

• ВЕНТС - производитель вентиляторов;
• ВКПФИ - серия вентиляторов;
• 400х200 – размер фланца;
• 4 – количество полюсов;
• Е – наличие 1 фазы.

Вентилятор VENTS ВКПФИ 4Е 400х200 канальный - описание

Канальный вентилятор Вентс ВКПФИ 4Е 400х200 – это вентилятор центробежного типа на 1 фазу с прямоугольным сечением. Предназначается такой агрегат для приточных, вытяжных и приточно-вытяжных вентиляционных систем. Размер патрубка  данного вентилятора – 400х200 мм. Устройство стабильно работает более 10 лет. Главными достоинствами агрегата стали безопасная работа, надежная звуковая и тепловая изоляция, а также простой и быстрый монтаж.

Вентилятор ВКПФИ 4Е 400х200 подходит для складских, промышленных и жилых помещений.

Корпус вентилятора ВКПФИ 4Е 400х200

Для изготовления корпуса компания ВЕНТС использовала только высококачественную и прочную оцинкованную нержавеющую сталь. Для тепловой и звуковой изоляции на корпусе имеется слой минваты толщиной 50 миллиметров. В результате вентилятор работает тихо, не деформируется под влиянием внешней среды и не поддается коррозии. Детали вентилятора соединены специальными заклепками. Для соединения с воздуховодом на корпусе находятся фланцы шириной 20 миллиметров.

Канальный вентилятор VENTS ВКПФИ 4Е 400х200 - двигатель

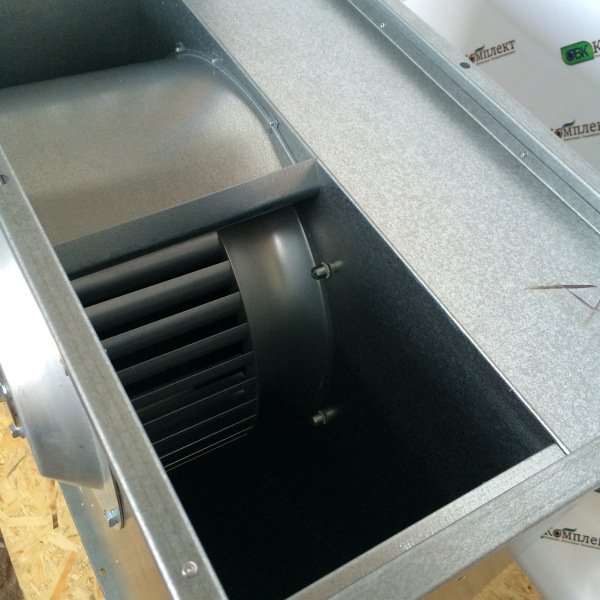

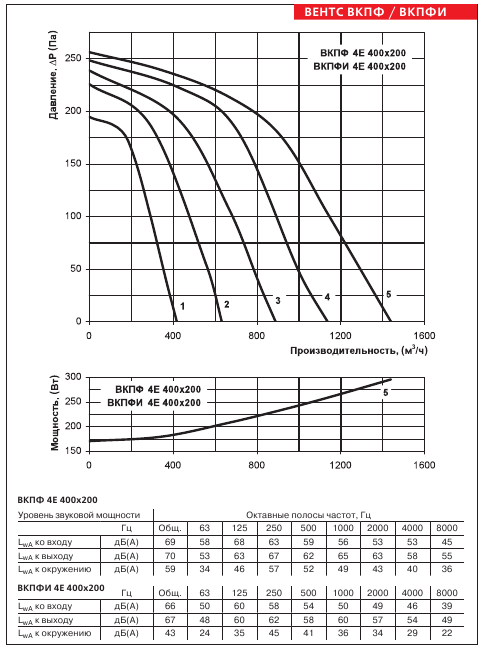

Для высокой производительности и экономного использования электроэнергии применялся роторный асинхронный двигатель. Рабочее колесо двигателя имеет лопасти, которые направлены вперед. Однофазный мотор имеет 4 полюса. Кроме того, в вентиляторе предусмотрена защита от перегрева в качестве встроенных термоконтактов. Термоконтакты перезапускаются в автоматическом режиме. Для длительного эксплуатационного срока службы на моторе находятся специальные подшипники качения. Класс защиты двигателя – ІР Х4. Мощность, которая потребляется, – 295 Вт. Производительность максимальная – 1440 м3/ч. Вес вентилятора ВКПФИ 4Е 400х200 составляет 29 килограммов.

Схема подключения вентилятора к сети

Регулирование скорости центробежного вентилятора ВКПФИ 4Е 400х200

Регулируется скорость данного вентилятора плавно. Используется для регулирования симисторный регулятор. Однотипные агрегаты можно подсоединять к одному устройству регулирования. При этом стоит учитывать общее значение показателя рабочего тока и мощности, которое не должно превышать норму.

Монтаж однофазного канального вентилятора VENTS ВКПФИ 4Е 400х200

Установить вентилятор ВКФПИ 4Е с сечением патрубка 400х200 можно в любом положении. Только учитывайте последующий легкий доступ к технологической крышке,  а точнее к двигателю через эту крышку. Во внимание нужно взять и направление воздушного потока. Это направление обозначено на самом корпусе вентилятора в виде стрелки.

При соединении в разрыв воздуховода дополнительных крепежей не требуется. При установке агрегата вне помещения нужны опоры, кронштейны, подвески, гибкие вставки, а также защита от попадания влаги.

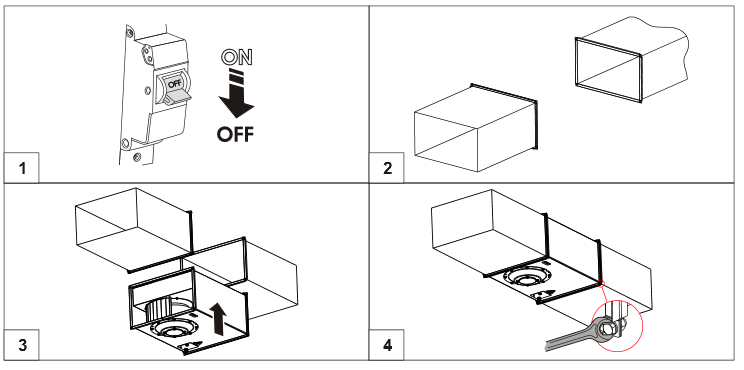

Монтаж вентилятора в разрыв прямоугольного канала

Обслуживать и очищать двигатель можно через технологическую крышку. Питание вентилятора осуществляется через выведенные клеммы.

Важно!!! Центробежный однофазный вентилятор VENTS ВКПФИ 4Е 400х200 не предназначен для взрывоопасных помещений.

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
