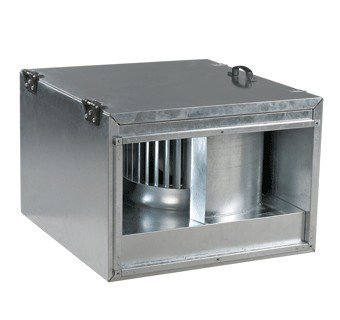

Канальный центробежный вентилятор ВЕНТС ВКПФИ 4Е 500х250

Вентилятор ВЕНТС ВКПФИ 4Е 500х250 (VKPFІ 4Е 500х250)

Условные обозначения:

• ВЕНТС - производитель вентиляторов;
• ВКПФИ - серия вентиляторов;
• 500х250 – размер фланца;
• 4 – наличие полюсов;
• Е – наличие 1 фазы.

Канальный вентилятор ВКПФИ 4Е 500х250 – описание

Модель Вентс ВКПФИ 4Е 500х250 – это центробежный вентилятор для прямоугольных каналов на 4 полюса с размером патрубка 500х250. Используют такую модель для приточно-вытяжной вентиляции. За счет слоя минеральной ваты вентилятор работает бесшумно. Установка агрегата происходит легко и быстро.

Вентилятор с прямоугольным сечением ВКПФИ 4Е 500х250 – корпус

Компания «Вентс» для изготовления корпуса использовала материал высокого качества и прочности – оцинкованную сталь. Кроме того, имеется слой минеральной ваты для звуковой изоляции. Толщина слоя минваты составляет 50 миллиметров. Имеются также специальные подшипники качения, которые находятся на корпусе вентилятора и способствуют длительном сроку эксплуатации устройства. Для установки в воздуховод предусмотрены обычные фланцы шириной 20 миллиметров. Корпус защищен от коррозии и от механических повреждений.

Vents VKPFI 4Е 500х250 – двигатель

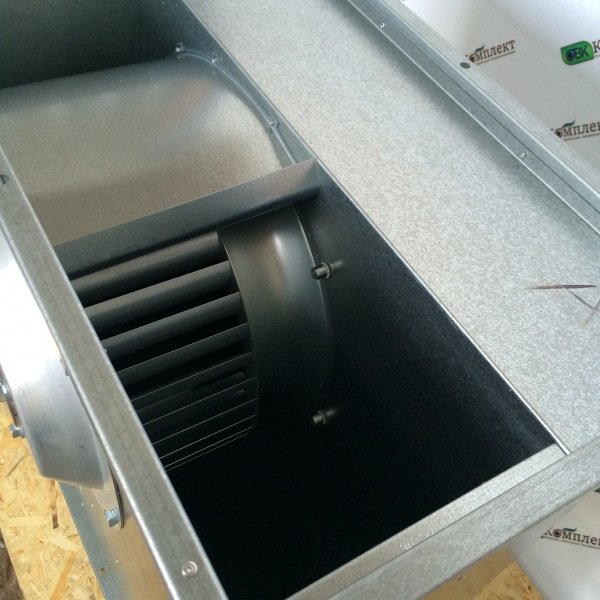

Мотор представленного агрегата асинхронный, однофазный на 4 полюса. Внешний ротор двигателя сделан из оцинкованной стали. Рабочее колесо двигателя имеет загнутые лопатки вперед. В обмотке двигателя встроены термические контакты, которые предотвращают замыкание и перезапускаются в автоматическом режиме. Турбины канального вентилятора проходят балансировку во время сборки. Такая процедура обеспечивает безопасную работу. Класс защиты двигателя - IP X4. Вес вентилятора составляет 40,5 килограммов.

Вентилятор ВКПФИ 4Е 500х250 – регулирование скорости

Для регулировки скорости используется симисторный регулятор. Скорость однофазного канального вентилятора регулируется плавно. Подключать к регулятору можно несколько вентиляторов, но, при этом, нельзя, чтобы общие показатели рабочего тока и мощности превышали номинальное значение регулятора.

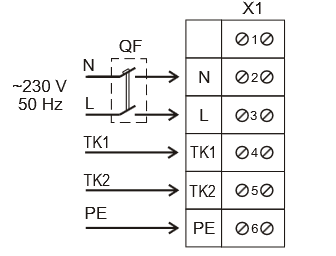

Схема подключения вентилятора к сети

Вентилятор ВКПФИ 4Е 500х250 – монтаж

Монтаж данного вентилятора происходит прямо в разрыв воздуховода. При этом не нужно использовать никакие дополнительные крепежи. Ведь для соединения существуют стандартные фланцы на корпусе агрегата. Крепежи (гибкие вставки, опоры, кронштейны, подвески) нужны только в случае установки вентилятора вне помещения. Тогда нужно и приобрести защиту от попадания влаги в вентилятор.

Монтировать агрегат можно в любом положении. Принять к сведению нужно только направление потока воздуха. Это направление находится на корпусе вентилятора. Доступ к двигателю осуществляется через специальную крышку на корпусе. Поэтому она должна открываться легко и полностью. Учитывайте этот факт при установке агрегата. Питание подается через наружные клеммы.

Монтаж вентилятора в разрыв прямоугольного канала

Важно!!! Данный вентилятор не предназначен для взрывоопасных помещений для перемещения пылевоздушной массы.

В комплект поставки входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
