Канальный центробежный вентилятор ВЕНТС ВКПИ 4Д 600х350

Канальный вентилятор ВЕНТС ВКПИ 4Д 600х350 (VENTS VKPI 4D 600x350)

Условные обозначения

• ВЕНТС - производитель вентиляторов;
• ВКПИ - серия вентиляторов;
• 600х350 – размер фланца;
• 4 – наличие полюсов;
• Д – наличие 3 фаз.

 Вентилятор VENTS VKPI 4D 600х350 канальный - описание

Вентилятор канальный Вентс ВКПИ 4Е 600х350 относится к центробежным трехфазным вентиляторам прямоугольного сечения. Максимальная производительность такого вентилятора составляет 2970-2660 м3/ч. Представленный агрегат используется для приточно-вытяжного типа системы вентиляции. Размер патрубка – 600х350 мм. Работа данной модели рассчитана на срок, больше 10 лет. Работа вентилятора безопасна для здоровья и жизни человека. Вентилятор имеет звуковую и тепловую изоляцию, а также быстро и без лишних проблем устанавливается в воздуховод. Модель VENTS VKPI 4D 600х350 подходит для ресторанов, отелей, магазинов и жилых помещений.

Корпус вентилятора ВКПИ 4Д 600х350

Для создания прочного и надежного корпуса компания «Вентс» использовала нержавеющую сталь оцинкованную. Для тепловой и звуковой изоляции на корпусе находится слой минеральной ваты толщиной 50 миллиметров. Благодаря этому корпус не подвержен коррозии и деформации.

Детали вентилятора соединяются при помощи заклепок. Стандартные присоединительные фланцы на корпусе служат элементами непосредственно подсоединения к воздуховод.

Канальный вентилятор VENTS ВКПИ 4Е 600х350 - двигатель

Центробежный вентилятор VENTS VKPI 4Е 600х350 работает на двигателе роторного типа. Двигатель данной модели асинхронный, четырехполюсный и трехфазный. Рабочее колесо прочное, сделанное из стали оцинкованной, оснащено загнутыми назад лопастями. В вентиляторе предусмотрена тепловая защита с автоматическим перезапуском в виде встроенных термических контактов. На двигателе присутствуют специальные подшипники качения, которые увеличивают срок эксплуатации агрегата. Класс защиты двигателя – ІР Х4. Мощность, которая потребляется, – 510 Вт. Производительность максимальная – 2970-2660 м3/ч. Вес вентилятора ВКПИ 4Е 600х350 составляет 64 килограмма.

Регулирование скорости центробежного вентилятора VKPI 4D 600х350

Регулируется скорость представленного вентилятора плавно благодаря симисторному регулятору. Несколько вентиляторов подключать к одному устройству регулирования можно только при не превышении общего значения 2 показателей: рабочего тока и мощности. Допустимое значение данных показателей указано в паспорте вентилятора Vents VKPI 4D 600х350.

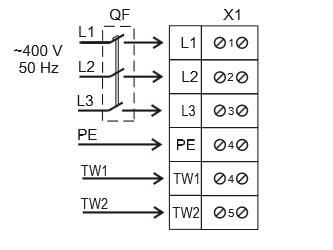

Схема подключения вентилятора к сети

Монтаж трехфазного канального вентилятора VENTS ВКПИ 4Д 600х350

Представленный агрегат легко присоединяется к воздуховоду без каких-либо дополнительных элементов. Положение при установке – любое. Берется к сведению только предоставление после монтажа удобного доступа к технологической крышке, а также направление воздушного потока (направление указано на корпусе вентилятора).

Монтаж вентилятора в разрыв прямоугольного канала

Устанавливать агрегат можно и вне помещения. Для этого требуются гибкие ставки, опоры или кронштейны.

Доступ к двигателю осуществляется через специальную крышку.

Важно!!! Центробежный трехфазный вентилятор VENTS ВКПИ 4Д 600х350 не предназначен для взрывоопасных помещений.

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
