ВОК 4Е 350

Крышный вентилятор ВЕНТС ВОК 4Е  350 (VENTS VОК 4E 350)

Условные обозначения:

• VENTS - название компании-производителя;
• 350 – типоразмер;
• ВОК – модельный ряд вентиляторов;
• 4 – количество полюсов;
• Е – наличие 1 фазы.

Представляемый вашему  вниманию агрегат входит в модельный ряд осевых крышных вентиляторов низкого давления, выпускаемых компанией VENTS. Диаметр его рабочего колеса равен 350 миллиметров.

Описание

Модель ВОК 4Е 350 применяется для создания систем вентиляции помещений различного предназначения. Максимально допустимая температура перемещаемого воздуха составляет 60° С. Это свойство обусловило возможность использования данного вентилятора на предприятиях общественного питания. Впрочем, и владельцам загородных коттеджей он тоже пригодится.

Корпус

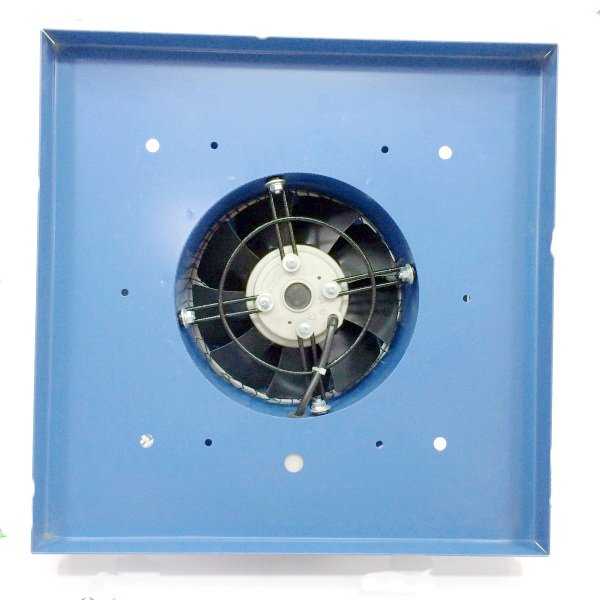

Для изготовления корпуса вентилятора VENTS ВОК 4Е 350 применяется листовая сталь. Защита всей конструкции и входящих в нее компонентов от негативных внешних факторов обеспечивается нанесением на её поверхность слоя полимерного покрытия.

Двигатель

В данный агрегат установлен четырех полюсный асинхронный электромотор в однофазном исполнении с внешним расположением ротора. Выход двигателя из строя по причине чрезмерного перегрева его обмотки исключен. Обеспечивается это наличием встроенной тепловой защиты. Дополнительное удобство в эксплуатации придаете ее оснащение системой автоматического перезапуска. После обесточивания вентилятора из-за высокой температуры обмотки двигателя, его рестарт будет осуществлен без вмешательства человека.

Продолжительный срок службы обеспечивается применением подшипников качения. Защита электромотора от попадания внутрь посторонних предметов соответствует классу IP44 системы Ingress Protection Rating.

Регулирование скорости

Для изменения скорости вращения крыльчатки могут использоваться:

• тиристорный регулятор. В этом случае регулировка скорости осуществляется плавно;
• регулирующее устройство на базе автотрансформатора. Его применение позволяет изменять значение этого параметра ступенчато.

При соблюдении условия, что рабочий ток и общая мощность потребления не будут превышать эти характеристики, указанные в паспорте регулятора, к нему допускается подключать несколько вентиляторов одновременно.

Монтаж

Устанавливается данный агрегат на крыше сооружения непосредственно над шахтой либо вентиляционным каналом. Чтобы предотвратить попадание в них атмосферных осадков, необходимо при монтаже предусмотреть подставку. Для жесткого крепления к ровной неподвижной поверхности кровли используется присоединительная пластина

Монтаж вентилятора ВОК

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
