МЧ

Червячные мотор-редукторы типа МЧ – одноступенчатые мотор-редукторы, которые используются в качестве привода для запуска в работу машин и механизмов общего применения, чаще всего в таких отраслях, как машиностроение, а также при работе с механизмами для подъема и перемещения груза. Также, благодаря эффективности работы червячной передачи, мотор-редукторы МЧ могут работать совместно с оборудованием различного назначения –как  в промышленности, так и в сельском хозяйстве.  Кроме того, возможно также использование таких мотор-редукторов совместно с разного рода станками, обрабатывающим оборудованием, а также в оборудовании транспортного назначения – например, подъемы, конвейеры. Фактически их работа может быть совмещена с оборудованием различного типа использования.

В особенности, для работы в машиностроительной отрасли чаще всего используются мотор-редукторы МЧ-100, МЧ-125 и МЧ-160. При этом они применяются в работе с механизмами, согласно условиям ДСТУ 2279-93 (ГОСТ 25484-93).

Одноступенчатые червячные мотор-редукторы типа МЧ  позволяют произвести преобразование энергии, при снижении показателя угловой скорости и повышении значения крутящего момента выходного вала редуктора. При этом достигается высокий показатель эффективности работы используемой машины.

Основные условия эксплуатации червячных мотор-редукторов типа МЧ:

• Возможна работа при наличии нагрузки постоянного или переменного значения, исходя из предельных значений номинального крутящего момента;
• Допускается работа мотор-редуктора МЧ на постоянном времени или с периодической остановкой его работы;
• Питание электродвигателя мотор-редуктора осуществляется от сети переменного тока с напряжением 380 В при рабочей частоте 50 Гц (по договоренности, если это необходимо заказчику, исходя из условия использования оборудования и необходимых показателей, возможно изготовление мотор-редукторов типа МЧ, которые смогут питаться от электросети с другими параметрами рабочего напряжения и частоты подаваемого тока);
• Входной и выходной вал могут вращаться в любом направлении – без определенной потребности;
• Условия климата, в которых могут использоваться мотор-редукторы, определяются исполнением У3 и Т2 по ГОСТ 15150-6 (климат сухого, умеренного и влажного типа);
• Максимальная высота над уровнем 1000 м;при размещении относительно высоты выше 1000 м над уровнем моря, также возможно использование мотор-редукторов типа МЧ, но обязательно при условии следования требований по ГОСТ183-74;
• Эксплуатация мотор-редукторов мч допускается в среде неагрессивного и невзрывоопасного характера;допустимое максимальное количество пыли в воздухе – до 10 мг/м³, также пыль не должна иметь проводящих характеристик.

Области применения червячных мотор-редукторов типа МЧ

Для повышения эффективности работы механизма, мотор-редукторы МЧ могут использоваться в таких сферах:

• Оборудование для подъема и транспортировки груза – транспортные машины, конвейеры, ленты, подъемное оборудование;
• Оборудование материально-технического обеспечения, различные станки;
• Техника машиностроительного производства;
• Оборудование в сфере пищевой промышленности;
• Производство и обработка пластиковых материалов;
• Другие виды легкой промышленности (в основном, для оборудования обработки материалов).

Основные преимущества использования мотор-редукторов МЧ

Несомненно, одноступенчатые мотор-редукторы с использование передачи червячного типа имеют преимущества перед редукторами остальных типов, благодаря тому, что червячная передача позволяет принять и передать больше усилия. Это достигается благодаря более плотной сцепке ведущего и ведомого элементов червячной передачи. Такой механизм работы определяет не только повышение эффективности, но и имеет другие, не менее важные преимущества в использовании:

• Более плавный ход работы;
• Уровень шума намного ниже, по сравнению с мотор-редукторами, которые используют передачу другого типа;
• В случае «заедания» или сбоев в работе механизма мотор-редукторы типа МЧ могут автоматически останавливать свою работу;
• Исходя из возможности самоблокировки (остановки), повышается срок эксплуатации элементов и мотор-редуктора в целом;
• Мотор-редукторы МЧ, благодаря строению передачи, не требуют большого количества смазочных материалов для работы.
• Два варианта конструктивного исполнения мотор-редуктора – вертикального и горизонтального направления ;
• Значение номинального крутящего момента выходного вала — в пределах от 20 до 160 Нм;
• Значение номинальной частоты вращения выходного вала — от 9 до 180 об/мин;
• Показатели рабочего напряжения — 220-380В;
• Рабочая частота подаваемого тока — 50 Гц;
• Показатель мощности электродвигателя — в пределах 0,25-30 кВт.

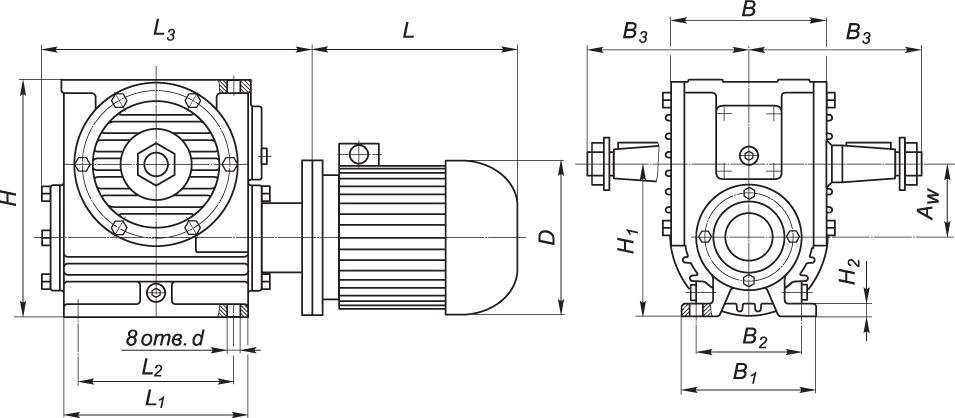

Основные конструктивные и технические показатели мотор-редукторов типа МЧ:

Как правильно определить необходимый для работы типоразмер мотор-редуктора МЧ

При выборе мотор-редуктора, важно, во-первых, учитывать особенности его работы, а также требования и рекомендации, которые указываются производителем в соответствующей технической и нормативной документации по данному оборудованию; во вторых, — четко определить необходимые параметры работы оборудования, с учетом реальных условий его использования.

Для того, чтобы максимально качественно подобрать мотор-редуктор МЧ, и использовать его в наиболее оптимальном и эффективном направлении, рекомендуется учесть следующий перечень показателей:

• Тип, назначение и особенности работы оборудования, которое будет приводиться в работу при помощи мотор-редуктора;
• Номинальный показатель крутящего момента на входном валу;
• Номинальный показатель частоты вращения входного вала;
• Номинальный показатель частоты вращения выходного вала
• Маркировка, условия работы и технические показатели электродвигателя;
• Длительность времени работы мотор-редуктора в сутки без перерыва (как среднее значение);
• Количество пусков и отключений двигателя за период времени работы;
• Наличие нагрузок, а также их параметры – направление, мощность, реверсивность,  равномерность, частота, перегрузки и их величина;
• Наличие дополнительных  помех, таких как удары, колебания, вибрации, толчки и т п (что может быть обусловлено также наличием резиновых или подвижных элементов – например, муфт);
• Длительность пусков с использованием нагрузки;
• Уровень радиальной консольной нагрузки  на концах входного и выходного валов;
• Реальные условия окружающей среды – климат, общий тип и характеристики рабочего помещения.

Варианты установочной комплектации мотор-редукторов типа МЧ

На схеме указаны четыре типа сборки мотор-редукторов типа МЧ. Указан вид мотор-редуктора сверху, при этом элемент передачи – червяк – располегается непосредственно под колесом, а не сбоку.

Возможно также расположить основную пару элементов передачи – червяк и зубчатое колесо несколько иначе. На схеме указаны возможные принципы расположения червяка относительно зубчатого колеса –  снизу, сверху, спереди или сбоку.

Приведен вид сбоку относительно мотор-редуктора.

Учитывая параметры номинальных рабочих показателей мотор-редуктора типа МЧ, а также необходимые показатели работы механизма и условия его эксплуатации,  проводится подбор мотор-редуктора по указанным выше характеристикам, с учетом расположения червячной пары.

Пример обозначения маркировки выбранного мотор-редуктора:

МЧ-63-45-52-1-У3, ТУУ 29.1-24587406.003-2003

Данная маркировка расшифровывается следующим образом:

• МЧ – тип мотор-редуктора (червячный одноступенчатый);
• 63 – расстояние между осями входного и выходного валов в миллиметрах;
• 45 – показатель номинальной частоты вращения выходного вала (количество его оборотов за минуту);
• 52 - вариант сборки;
• 1 - вариант размещения между собой элементов червячной передачи (исходя из схемы, указанной выше);
• У3 – тип климатических условий, а также категория помещения, в которых будет работать механизм.
