Циклоны РИСИ

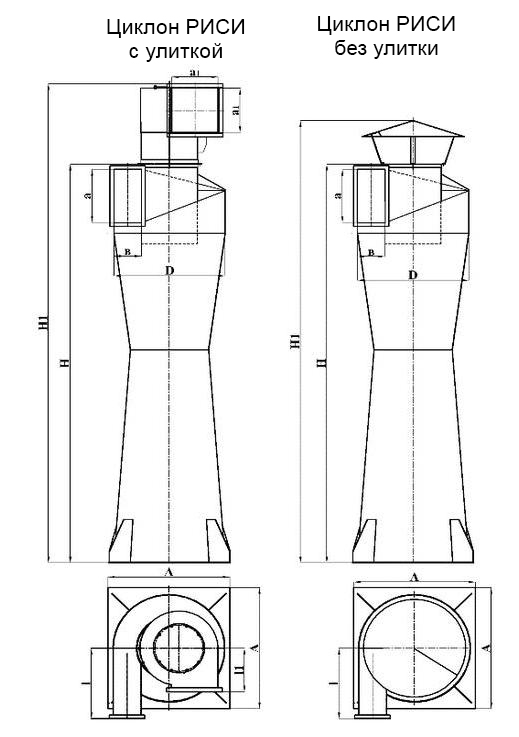

Циклоны РИСИ - схема установочных размеров

Циклоны РИСИ - таблица установочных размеров

Циклоны РИСИ - общие сведенья

Циклон РИСИ спроектирован «Ростовским инженерно - строительным институтом». Эта установка лучшая среди циклонов в Украине и СНГ по очистке газа от липких и волокнистых веществ. Данный циклон способен очищать газо-воздушные смеси, при очистке которых не будет эффективной любая другая аналогичная техника. Циклоны РИСИ используют в деревообработке, в легкой промышленности и других производственных отраслях. Их используют для очистки воздуха от примесей в виде: стройматериалов, полировальной пыли, пыли, которая имеет волокнистую структуру, и во многих других подобных сферах. Циклон РИСИ может собираться в батарейную установку. Показатели очистки батарейной установки выше, чем у обычной. Главным образом на показатели производительности влияет модификация установки (количество циклонов в группе и толщина). Срок службы при незначительной концентрации абразива в пыли достигает 10 лет. Их можно монтировать в цехах для очистки воздуха из вытяжки или зонта. При высоком проценте абразива циклоны РИСИ изготавливают из толстого металла 3 мм . Его применяют на производстве по следующим причинам:

• Высокая эффективность очистки волокнистых веществ 87-98%;
• Универсальный в применении;
• Отсутствие аналогов;
• Низкая цена;
• Простота конструкции и обслуживания.

Принцип работы

Циклон РИСИ очищает газ по принципу центробежной силы. После входа воздуха в циклон происходит закручивание потока и начинает действовать центробежная сила. При этом твердые частицы от центра движутся в направлении стенок, где спирально осыпаются в бункер. Наши клиенты очень довольны возможностью широкого спектра использования, качеством, сроком изготовления, степенью очистки и ценой циклона РИСИ.

Движение газа в циклоне:

• Через боковое отверстие волокнистый, липкий материал входит в установку, где начинается процесс очистки;
• Волокнистые частицы после закрутки движутся в направлении стенок циклона с одновременным захватом более мелких и по спирали постепенно достигают нижнего выхода (скорость движения 4 - 8 м/с, количество оборотов 4-8);
• Циклон РИСИ выбрасывает через верхнее отверстие очищенный газ;
• Твердые частицы накапливаются в бункере.

Монтаж

Пылевой вентилятор перемещает воздух через циклон РИСИ, а циклон в свою очередь очищает воздух от примесей. Целесообразно монтировать вентилятор с циклоном, однако бывают случаи, когда вентилятор необходимо ставить перед агрегатом. В первом случае можно встретить вентилятор ВЦ 14-46. При осуществлении заказа нужно учесть особенности потока выходящего из циклона и потребность раскручивания воздуха. Без него степень очистки воздуха сокращается. Для циклона предусмотрено использование пылевых вентиляторов: ВЦП 5-45, ВЦП 6-45, ВЦП 6-46, ВЦП 7-40. Есть много секретов хорошей работы циклона, влияющие на выбор элементов системы, которые применяются для получения от нее максимального эффекта.

Циклон РИСИ надежно работает при гармонии в следующих параметрах: толщина воздуховода и его длина, площадь зонта, вид вентилятора и циклона. При правильном расчете системы вы получите: долговечность, эффективность, и надежность.

Изготовление

Как правило, эти циклоны в стандартном исполнении изготавливаются из прочного стального материала. Однако по требованию заказчика возможно изготовление из других материалов, которые являются более приспособленными для работы в любых экстремальных условиях. Отверстия идут с фланцами, с помощью которых происходит объединение всех элементов в единую систему. В наличии есть переходники любых размеров для соединения различной толщины труб циклона с вентилятором. Непосредственно перед доставкой заказчику установка покрывается краской и заматывается в защитную пленку. Циклон комплектуется бункером. Вид, толщина металла, габаритные размеры, форма, цена зависит от будущих условий работы циклона и пожеланий клиента. Бункер изготавливают из расчета интервалов между желаемыми периодами очистки (смена, пять смен, прочее).

Нормальной скоростью входа запылённого воздуха считается: 14-17 м/сек. Сопротивление 1050-720 Па. Циклоны РИСИ изготовляются в климатическом исполнении УХЛ при эксплуатации по категории размещения 1,2,3,4 по ГОСТ 15150-69, в системах аспирации.

Купить циклоны РИСИ Вы можете в нашей компании
