для сухой очистки газо-воздушных смесей, которые выделяются во время технологических процессов: сушки, обжига, сжигания топлива, агломерации и пр. Они также эффективно применяются и в очистке аспирационного воздуха в таких промышленных отраслях, как: обработка черной и цветной металлургии, в машиностроении и в нефтепромысле, в энергетике и в изготовлении строительных материалов, а также в химической промышленности и во многих других направлениях, где может быть обосновано применение данных агрегатов. Однако также как и их предшественник, циклоны СИОТ-М и СИОТ-М1 не могут использоваться в условиях взрывоопасных сред, если их для этого ранее специально не оборудовать. Также данные агрегаты не рекомендуется применять для очистки воздушных масс от пыли, которая имеет в своем составе высокий процент липких и абразивных веществ.
Отфильтрованная пыль собирается и оседает в бункере, поэтому необходимо обеспечивать его регулярную очистку. Выгрузка пыли из накопительного бункера должна обеспечиваться в соответствии с заданной периодичностью очистки. Нельзя допускать, чтоб уровень пыли превышал допустимой нормы, иначе бункер может забиться, что скажется на эффективности всей системы и вызовет снижение ее показателей. Для того чтобы предотвратить подсос воздуха и снижение показателей очистки, бункер герметично приваривается к корпусу циклона. Такая конструкция обеспечивает данным агрегатом достаточно высокие показатели и степень очистки, которая составляет от 83 до 90%. Степень очистки зависит от вида пыли, вентилятора, марки циклона, толщины воздуховодов и тд. Циклоны СИОТ-М и СИОТ-М1 по своей эффективности близки к универсальным циклонам ЦН-15. Сопротивление циклона находится в пределах – 650-1200 Па. Предельное давление – 4800 Па. Скорость газа в воздуховоде находится в пределах – 15-18 м/сек. В соответствии с серией, бункера циклонов могут комплектоваться шиберным затвором или затвором (мигалкой). Циклон СИОТ-М1 дополнительно оборудован притоком воздуха, который находится между бункером и циклоном. Он обеспечивает снижение аэродинамического сопротивления в два раза и увеличивает производительность в 1,5 раз.Будьте в курсе!
Новости, обзоры и акции
Для проектировщиков, монтажников и строителей эксклюзивные условия на товары, работы и услуги. Звоните, договоримся!
RU
Производители
Все производители Будьте в курсе!
Новости, обзоры и акции
Наши объекты / Готовые решения
-
Общеобменная, приточная, вытяжная вентиляция в цеху покраски. Покрасочная камера. НАК «Нафтогаз Украины»
![Общеобменная, приточная, вытяжная вентиляция в цеху покраски. Покрасочная камера. НАК «Нафтогаз Украины»]()
-
Национальный Университет "Острожская Академия" - выполнение проектно-консультативных работ.
![Национальный Университет "Острожская Академия" - выполнение проектно-консультативных работ.]()
-
Жилой комплекс "SKANDIA". Разработка концепции на микрорайон раздела «Гражданская оборона».
![Жилой комплекс "SKANDIA". Разработка концепции на микрорайон раздела «Гражданская оборона».]()
-
Приточно-вытяжная вентиляция и система кондиционирования для стоматологической клиники, г. Киев
![Приточно-вытяжная вентиляция и система кондиционирования для стоматологической клиники, г. Киев]()
-
Система пневмотранспорта для ОАО Мироновский Хлебопродукт
![Система пневмотранспорта для ОАО Мироновский Хлебопродукт]()
-
ГСП «Чернобыльская АЭС». Вентиляция лаборатории ядерной и радиационной безопасности
![ГСП «Чернобыльская АЭС». Вентиляция лаборатории ядерной и радиационной безопасности]()
-
Завод венецианской штукатурки. Приточно-вытяжная система вентиляции с рекуперацией.
![Завод венецианской штукатурки. Приточно-вытяжная система вентиляции с рекуперацией.]()
Циклоны СИОТ-М и СИОТ-М1
Циклоны СИОТ-М и СИОТ-М1
Аэродинамические характеристики циклонов СИОТ-М |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

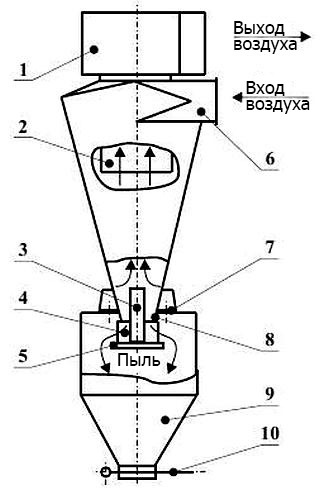

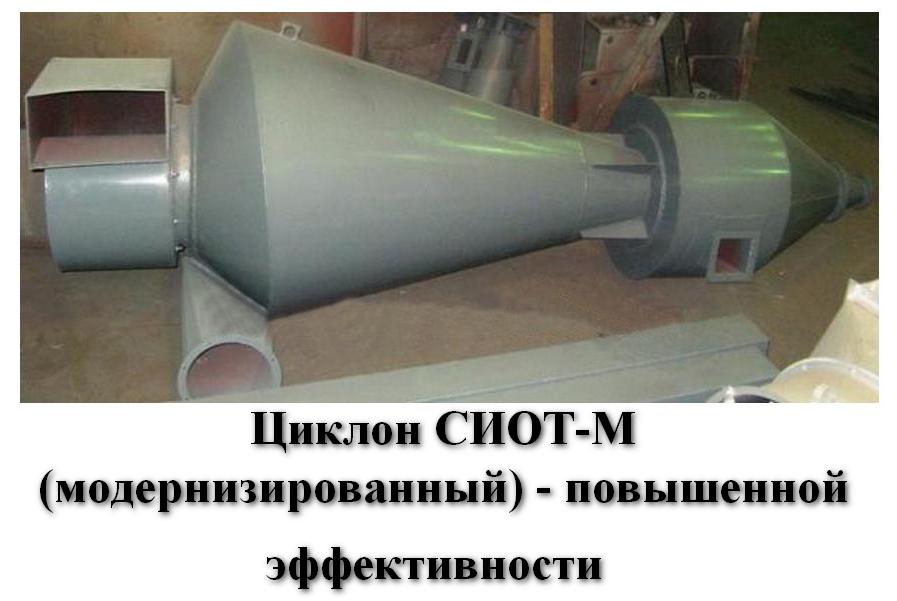

Циклон СИОТ-М (модернизированный) повышенной эффективности – общий вид |
|
|
|
|
|
1 - раскручиватель потока; 2 - выхлопная труба; 3 - цилиндрическая вставка; 4 - штырь; 5 - диск; 6 - входной патрубок; 7 - фланец; 8 - коническая манжета; 9 - бункер; 10 – затвор. |
|

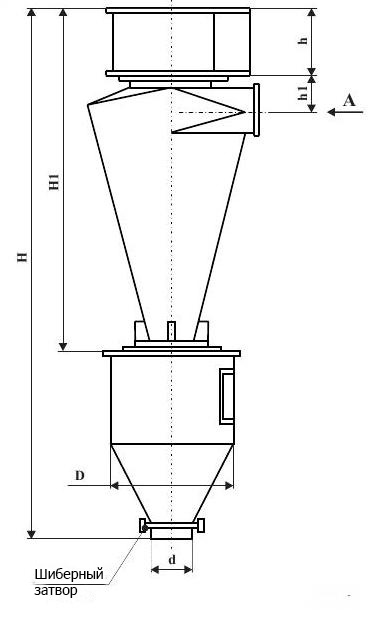

Циклон СИОТ-М с шиберным затвором (СИОТ-М-Ш №№ 1...10) |

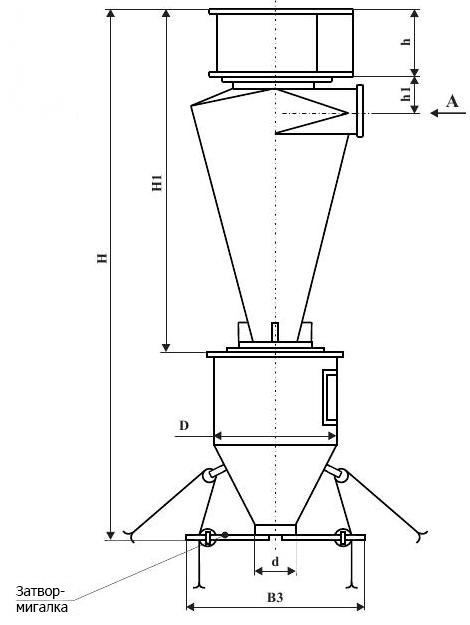

Циклон СИОТ-М с затвором-мигалкой (СИОТ-М-М №№ 1...10) |
|
|
|
|
|
|
Таблица установочных размеров к циклонам СИОТ-М
|
Циклон |
Размеры в мм |
n, |
||||||||||||||||
|
D |
D1 |
D2 |
d |
А |
А1 |
В |
В1 |
В2 |
В3 |
b |
L |
L1 |
H |
H1 |
h |
h1 |
||
|
СИОТ-М-Ш-1 |
550 |
200 |
170 |
170 |
263 |
194 |
700 |
345 |
310 |
----- |
136 |
870 |
700 |
2075 |
1320 |
250 |
100 |
6
|
|
СИОТ-М-М-1 |
705 |
2124 |
||||||||||||||||
|
СИОТ-М-Ш-2 |
700 |
275 |
245 |
220 |
380 |
280 |
1015 |
495 |
445 |
----- |
195 |
1118 |
1015 |
2895 |
1945 |
360 |
150 |
|
|
СИОТ-М-М-2 |
775 |
2944 |
||||||||||||||||
|
СИОТ-М-Ш-3 |
800 |
330 |
300 |
270 |
465 |
342 |
1245 |
610 |
550 |
----- |
240 |
1301 |
1245 |
3479 |
2404 |
440 |
180 |
8
|
|
СИОТ-М-М-3 |
840 |
3528 |
||||||||||||||||
|
СИОТ-М-Ш-4 |
870 |
375 |
345 |
300 |
535 |
394 |
1430 |
700 |
630 |
----- |
275 |
1351 |
1430 |
3950 |
2785 |
505 |
200 |
|
|
СИОТ-М-М-4 |
900 |
3999 |
||||||||||||||||
|
СИОТ-М-Ш-5 |
940 |
415 |
385 |
360 |
597 |
440 |
1595 |
780 |
700 |
----- |
307 |
1490 |
1595 |
4302 |
3052 |
565 |
230 |
10
|
|
СИОТ-М-М-5 |
980 |
4351 |
||||||||||||||||
|
СИОТ-М-Ш-6 |
980 |
440 |
410 |
380 |
638 |
468 |
1687 |
830 |
750 |
----- |
328 |
1710 |
1710 |
4576 |
3222 |
600 |
225 |
|
|
СИОТ-М-М-6 |
1930 |
4625 |
||||||||||||||||
|
СИОТ-М-Ш-7 |
1020 |
475 |
445 |
410 |
692 |
508 |
1830 |
900 |
815 |
----- |
355 |
1856 |
1856 |
4906 |
3551 |
650 |
267 |
|
|
СИОТ-М-М-7 |
2040 |
4955 |
||||||||||||||||
|
СИОТ-М-Ш-8 |
1100 |
525 |
495 |
450 |
770 |
565 |
2036 |
1001 |
905 |
----- |
395 |
2064 |
2064 |
5423 |
3968 |
725 |
297 |
|
|
СИОТ-М-М-8 |
2170 |
5472 |
||||||||||||||||
|
СИОТ-М-Ш-9 |
1180 |
575 |
545 |
490 |
848 |
623 |
2241 |
1101 |
1000 |
----- |
435 |
2273 |
2273 |
5944 |
4384 |
800 |
327 |
|
|
СИОТ-М-М-9 |
2290 |
5993 |
||||||||||||||||
|
СИОТ-М-Ш-10 |
1240 |
615 |
585 |
530 |
910 |
665 |
2405 |
1182 |
1070 |
----- |
470 |
2440 |
2440 |
6334 |
4699 |
860 |
350 |
|
|
СИОТ-М-М-10 |
2410 |
6383 |
||||||||||||||||
Циклоны СИОТ-М1 для сухой пыли |
|||||
|
Наименование |
Производительность, |
Размеры в мм |
Масса, |
Цена, грн. с |
|
|
D H |
|||||
|
Циклон СИОТ-М1-1 |
2250 |
550 |
2075 |
143 |
5606 |
|
Циклон СИОТ-М1-2 |
4500 |
700 |
2895 |
257 |
10074 |
|
Циклон СИОТ-М1-3 |
6750 |
800 |
3479 |
370 |
13986 |
|
Циклон СИОТ-М1-4 |
9000 |
870 |
3950 |
468 |
17690 |
|
Циклон СИОТ-М1-5 |
11250 |
940 |
4302 |
578 |
21848 |
|
Циклон СИОТ-М1-6 |
12750 |
980 |
4576 |
690 |
26082 |
|
Циклон СИОТ-М1-7 |
15000 |
1020 |
4906 |
780 |
29484 |
|
Циклон СИОТ-М1-8 |
18750 |
1100 |
5423 |
962 |
36364 |
|
Циклон СИОТ-М1-9 |
22500 |
1180 |
5944 |
1145 |
43281 |
|
Циклон СИОТ-М1-10 |
26500 |
1240 |
6334 |
1310 |
49518 |
|
Цены на циклоны СИОТ-М даны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно). |
|||||
Аэродинамические характеристики циклонов СИОТ-М1
Схема установочных размеров к циклонам СИОТ-М1

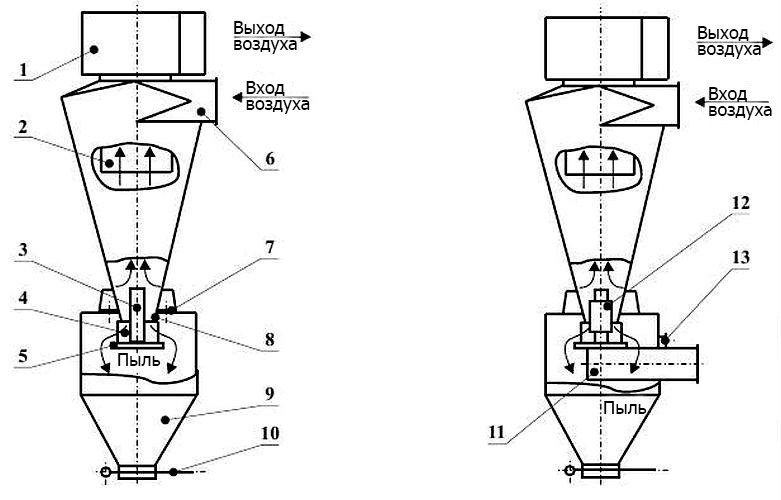

Циклон СИОТ-М1 (модернизированный) повышенной эффективности и производительности – общий вид |
|
|
|
|
|
1 - раскручиватель потока; 2 - выхлопная труба; 3 - цилиндрическая вставка; 4 - штырь; 5 - диск; 6 - входной патрубок; 7 - фланец; 8 - коническая манжета; 9 - бункер; 10 - затвор; 11 - закручиватель дополнительного потока; 12 - полая вставка; 13 - люк. |
|

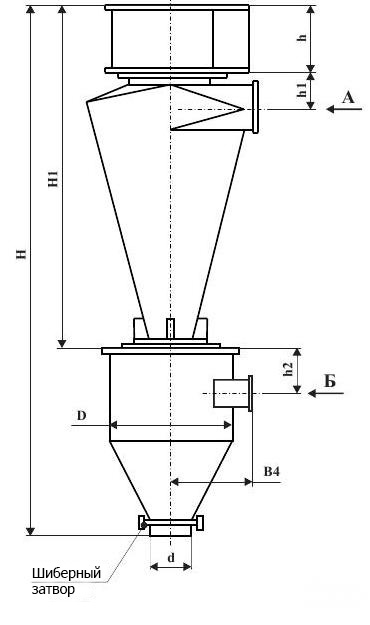

Циклон СИОТ-М1 с шиберным затвором (СИОТ-М1-Ш №№ 1...10) |

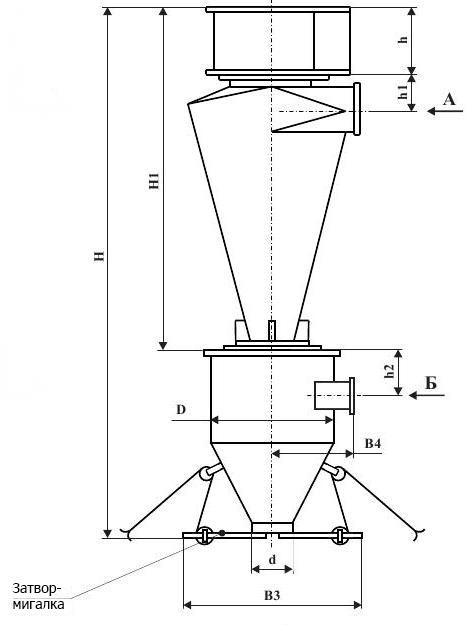

Циклон СИОТ-М1 с затвором-мигалкой (СИОТ-М1-М №№ 1...10) |
|
|
|
|
|
|
Таблица установочных размеров к циклонам СИОТ-М1
Циклоны СИОТ-М и СИОТ-М1 – общие сведенья
Циклоны СИОТ-М и СИОТ-М1 применяются для грубой и средней очистки газо-воздушных сред от категорий сухой пыли, которая не содержат большого процента липких и абразивных веществ. Главным образом данные агрегаты используются в тех же областях, как и их предшественник (циклон СИОТ), Основным отличием модернизированных моделей от модели старого образца является еще большая эффективность очистки воздуха, которую могут обеспечить данные агрегаты. Циклоны СИОТ-М обозначаются, как агрегаты повышенной эффективности, а циклоны СИОТ-М1 – это агрегаты повышенной эффективности и производительности. В отличие от модели старого образца в эту серию были включены еще три добавочных номера диаметров циклона: 8, 9 и 10. Это стало возможным за счет того, что в модернизированных моделях качество очистки воздуха получило более высокий коэффициент, чем в моделях старого образца, что и позволило расширить их модельный ряд до десяти. Модернизация не прошла и мимо остальных составляющих элементов системы. Например, был внесен ряд изменений в конструкцию бункера, что значительно упростило процесс изготовления агрегата и его эксплуатацию. Конструкция раскручивателя тоже была упрощена, и вместо винтовой крышки он был изготовлен в виде улитки. По причине того, что коэффициент сопротивления в циклоне раскручиватель которого сделан в виде плоского щита, достаточно высок, было принято решение не включать его в конструкцию модернизированных моделей. Также был увеличен диаметр пылевыпускного отверстия и толщина корпуса с 2 мм до 3 мм, а его высота была уменьшена фактически на 30 процентов. При подборе циклона стоит обратить внимание на следующее:
Конструктивное исполнениеКонструктивно данные агрегаты, как и многие другие, изготавливаются из специального не поддающегося коррозийным воздействиям металла черного цвета, однако по желанию заказчика возможно изготовление циклонов из любого другого материала, в том числе и пригодного для эксплуатации во взрывоопасных средах. В циклонах СИОТ-М между корпусом и бункером устанавливается глухая цилиндрическая вставка, в результате чего искусственно снижается интенсивность вихря в нижней части корпуса и бункере. Как следствие, уменьшается вторичный унос пыли. По сравнению с конструкцией СИОТ общий унос пыли уменьшается в 2 – 2,5 раза. В циклонах СИОТ-М1 между корпусом и бункером устанавливается вставка закручиватель (как в пылеуловителях ВЗП). Основной запыленный поток входит в верхнюю часть циклона, а дополнительный поток подается в его нижнюю часть. Данные агрегаты могут изготавливаться, как с правосторонним закручиванием воздушного потока, так и с закручивание левостороннего типа. Циклоны СИОТ-М могут устанавливаться как на стороне всасывания, так и на стороне нагнетания по отношению к вентилятору. Циклоны СИОТ-М1 допустимо устанавливать только на стороне всасывания. Бункер
Бункер для циклонов СИОТ-М и СИОТ-М1 изготавливается по персональным требованиям заказчика и желаемой периодичностью его очистки. На выбор конкретного типоразмера главным образом влияет желаемая производительность системы с учетом рекомендуемых скоростей в круглом сечении входного патрубка, потери давления в циклоне и располагаемого напора вентилятора, по графикам. При скоростях движения потока менее 15 м/сек., снижается эффективность очистки. При расчете системы аспирации следует обратить внимание на следующие элементы:
Циклоны СИОТ-М и СИОТ-М1 монтируется на специальном постаменте (ножки). Данные агрегаты можно размещать, как внутри помещения, так и снаружи. Наша компания осуществляет утепление установки и доочистку фильтрами с возможностью работы замкнутой системой. Дополнительная информацияПомните, что грамотно сбалансированная система всегда работает эффективнее, поэтому наши специалисты перед оформлением заказа производят все необходимые расчеты и проводят консультацию наших клиентов. Такой подход к делу обеспечивает наших клиентов надежной и долгосрочной техникой. Мы занимается поставкой вентиляционного и аспирационного оборудования по всей территории стран СНГ, и для нас важно, чтоб люди, которые имеют с нами дело оставались довольными качеством нашего оборудования и обслуживания. Поэтому в сотрудничестве с нами Вы можете рассчитывать на незамедлительную реакцию, кратчайшие сроки изготовления заказа, грамотную бесплатную консультацию в процессе оформления заказа и своевременную доставку в любую точку Украины и любой другой страны из состава СНГ. Мы – производители, поэтому можем исполнить любой спецзаказ за минимальный отрезок времени и по максимально выгодным для Вас ценам. Звоните прямо сейчас и Вы во всем убедитесь сами.Купить циклоны СИОТ-М и СИОТ-М1 Вы можете в нашей компанииКупить оптимальное оборудование по самым выгодным ценам можно на сайте нашей компании. Наши специалисты максимально быстро обработают Вашу заявку и предоставят всю необходимую информацию, а также окажут помощь при выборе необходимого оборудования, учитывая все пожелания заказчика и специфику помещения. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
