сухого очищення газо-повітряних сумішей, які виділяються під час технологічних процесів: сушіння, випалу, спалювання палива, агломерації та ін. Вони також ефективно застосовуються і в очищенні аспіраційного повітря в таких промислових галузях, як: обробка чорної і кольорової металургії, в машинобудуванні і в нафтопромислі, в енергетиці та у виготовленні будівельних матеріалів, а також у хімічній промисловості і в багатьох інших напрямках, де може бути обгрунтовано застосування даних агрегатів. Однак також як і їх попередник, циклони СІОТ-М і СІОТ-М1 не можуть використовуватися в умовах вибухонебезпечних середовищ, якщо їх для цього раніше спеціально не обладнати. Також дані агрегати не рекомендується застосовувати для очищення повітряних мас від пилу, який має у своєму складі високий відсоток липких або абразивних речовин.
пил збирається і осідає в бункері, тому необхідно забезпечувати його регулярну очистку. Вивантаження пилу з накопичувального бункера повинно забезпечуватися відповідно до заданої періодичністю очищення. Не можна допускати, щоб рівень пилу перевищував допустимої норми, інакше бункер може забитися, що позначиться на ефективності всієї системи і викличе зниження її показників. Для того щоб запобігти підсмоктування повітря і зниження показників очищення, бункер герметично приварюється до корпусу циклону. Така конструкція забезпечує даними агрегатам досить високі показники і ступінь очищення, яка становить від 83 до 90%. Ступінь очищення залежить від виду пилу, вентилятора, марки циклону, товщини повітроводів і тд. Циклони СІОТ-М і СІОТ-М1 по своїй ефективності близькі до універсальних циклонів ЦН-15. Опір циклону знаходиться в межах – 650-1200 Па. Граничний тиск – 4800 Па. Швидкість газу в повітроводі знаходиться в межах – 15-18 м/сек. Відповідно з серією, бункера циклонів можуть комплектуватися шиберним затвором або затвором (мигалкою). Циклон СІОТ-М1 додатково обладнаний припливом повітря, який знаходиться між бункером і циклоном. Він забезпечує зниження аеродинамічного опору в два рази і збільшує продуктивність в 1,5 разів.
Будьте в курсі!
Новини, огляди та акції
Для проектувальників, монтажників і будівельників ексклюзивні умови на товари, роботи і послуги. Телефонуйте, домовимось!
UA
Будьте в курсі!
Новини, огляди та акції
Наші об'єкти / Готові рішення
-
Загальнообмінна, припливна витяжна вентиляція в цеху фарбування. Фарбувальна камера. НАК "Нафтогаз України"
-
Національний Університет "Острозька Академія" – виконання проектно-консультативних робіт.
-
Житловий комплекс "SKANDIA". Розробка концепції на мікрорайон розділу «Громадянська оборона».
-
Припливно-витяжна вентиляція та система кондиціювання для стоматологічної клініки, м. Київ
-
Система пневмотранспорту для ВАТ Миронівський Хлібопродукт
-
ДСП "Чорнобильська АЕС". Вентиляція лабораторії ядерної та радіаційної безпеки
-
Завод венеціанської штукатурки. Припливно-витяжна система вентиляції із рекуперацією.
Циклони СИОТ-М і СИОТ-М1
Циклони СІОТ-М і СІОТ-М1
Аеродинамічні характеристики циклонів СІОТ-МСхема установочних розмірів до циклонів СІОТ-М
Таблиця установочних розмірів до циклонів СІОТ-М
Аеродинамічні характеристики циклонів СИОТ-М1Схема установочних розмірів до циклонів СІОТ-М1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблиця установочних розмірів до циклонів СІОТ-М1
Циклони СІОТ-М і СІОТ-М1 – загальні відомості
Циклони СІОТ-М і СІОТ-М1 застосовуються для грубого і середнього очищення газо-повітряних середовищ від категорій сухого пилу, який не містить великого відсотка липких і абразивних речовин. Головним чином дані агрегати використовуються в тих же областях, як і їх попередник (циклон СІОТ), для Основною відмінністю модернізованих моделей від моделі старого зразка є ще більша ефективність очищення повітря, яку можуть забезпечити дані агрегати. Циклони СІОТ-М позначаються, як агрегати підвищеної ефективності, а циклони СІОТ-М1 – це агрегати підвищеної ефективності і продуктивності. На відміну від моделі старого зразка в цю серію були включені ще три додаткових номери діаметрів циклону: 8, 9 і 10. Це стало можливим за рахунок того, що в модернізованих моделях якість очищення повітря отримала більш високий коефіцієнт, ніж у моделях старого зразка, що і дозволило розширити їх модельний ряд до десяти. Модернізація не пройшла і повз інших складових елементів системи. Наприклад, було внесено низку змін у конструкцію бункера, що значно спростило процес виготовлення агрегату і його експлуатацію. Конструкція розкручувателя теж була спрощена, і замість гвинтової кришки він був виготовлений у вигляді улітки. Унаслідок того, що коефіцієнт опору в циклоні розкручуватель якого зроблений у вигляді плоского щита, досить високий, було прийнято рішення не включати його в конструкцію модернізованих моделей. Також було збільшено діаметр пиловипускного отвору і товщина корпусу з 2 мм до 3 мм, а його висота була зменшена фактично на 30 відсотків. При підборі циклону варто звернути увагу на наступне:

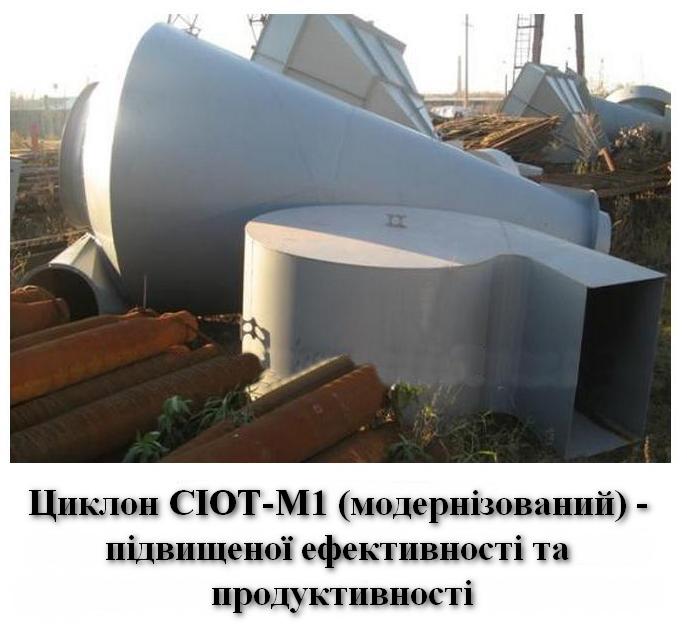

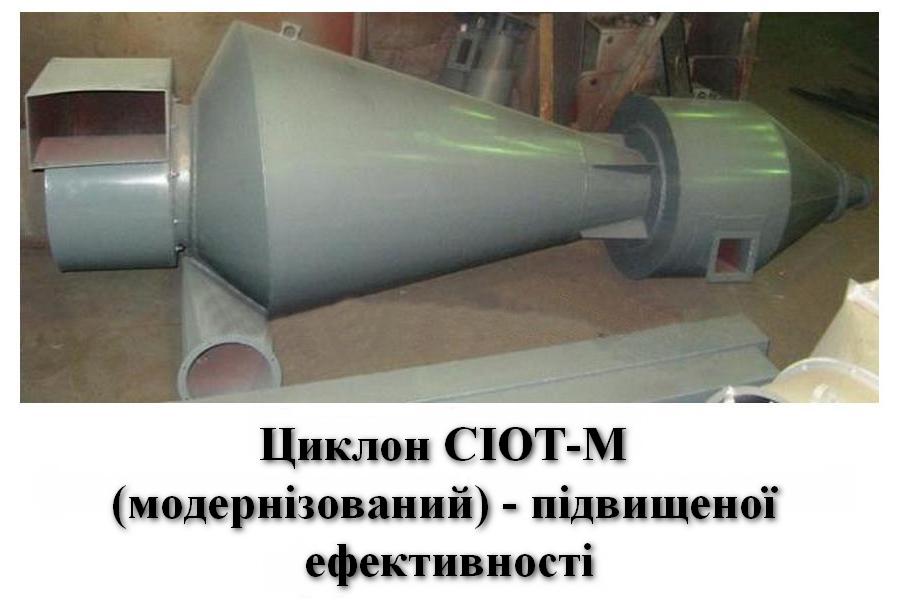

Конструктивне виконанняКонструктивно дані агрегати, як і багато інших, виготовляються зі спеціального непіддатливого корозійним впливам металу чорного кольору, проте за бажанням замовника можливе виготовлення циклонів з будь-якого іншого матеріалу, в тому числі і придатного для експлуатації у вибухонебезпечних середовищах. У циклонах СІОТ-М між корпусом і бункером встановлюється глуха циліндрична вставка, в результаті чого штучно знижується інтенсивність вихору в нижній частині корпусу і бункері. Як наслідок, зменшується вторинне винесення пилу. У порівнянні з конструкцією СІОТ загальне винесення пилу зменшується в 2 – 2,5 рази. У циклонах СІОТ-М1 між корпусом і бункером встановлюється вставка закручуватель (як у пиловловлювачах ВЗП). Основний запилений потік входить у верхню частина циклону, а додатковий потік подається в його нижню частину. Дані агрегати можуть виготовлятися, як з правостороннім закручуванням повітряного потоку, так і з закручування лівостороннього типу. Циклони СІОТ-М можуть встановлюватися як на стороні всмоктування, так і на стороні нагнітання по відношенню до вентилятора. Циклони СІОТ-М1 допустимо встановлювати тільки на стороні всмоктування. Бункер
Бункер для циклонів СІОТ-М і СІОТ-М1 виготовляється за персональними вимогами замовника і бажаною періодичністю його очищення. Відфільтрований На вибір конкретного типорозміру головним чином впливає бажана продуктивність системи з урахуванням рекомендованих швидкостей у круглому перерізі вхідного патрубка, втрати тиску в циклоні і наявного напору вентилятора, за графіками. При швидкостях руху потоку менше 15 м/сек. знижується ефективність очищення. При розрахунку системи аспірації слід звернути увагу на наступні елементи:
Циклони СІОТ-М і СІОТ-М1 монтуються на спеціальному постаменті (ніжки). Дані агрегати можна розміщувати, як усередині приміщення, так і зовні. Наша компанія здійснює утеплення установки і доочищення фільтрами з можливістю роботи замкнутою системою. Додаткова інформаціяПам'ятайте, що грамотно збалансована система завжди працює ефективніше, тому наші фахівці перед оформленням замовлення виробляють всі необхідні розрахунки і проводять консультацію наших клієнтів. Такий підхід до справи забезпечує наших клієнтів надійною і довгостроковою технікою. Ми займається постачанням вентиляційного та аспіраційного обладнання по всій території країн СНД, і для нас важливо, щоб люди, які мають з нами справу залишалися задоволеними якістю нашого обладнання та обслуговування. Тому у співпраці з нами Ви можете розраховувати на негайну реакцію, найкоротші терміни виготовлення замовлення, грамотну безкоштовну консультацію в процесі оформлення замовлення і своєчасну доставку в будь-яку точку України і будь-яку іншу країну зі складу СНД. Ми – виробники, тому можемо виконати будь-яке спецзамовлення за мінімальний відрізок часу і за максимально вигідними для Вас цінами. Телефонуйте прямо зараз і Ви у всьому переконаєтеся самі. Купити циклони СИОТ-М і СИОТ-М1 Ви можете в нашій компанії
Купити оптимальне обладнання за найвигіднішими цінами можна на сайті нашої компанії. Наші фахівці максимально швидко оброблять Вашу заявку і нададуть всю необхідну інформацію, а також нададуть допомогу при виборі необхідного обладнання, враховуючи всі побажання замовника і специфіку приміщення. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
