Проектирование вентиляции в институте, университете, академии

Проектирование систем вентиляции ВУЗа

Наша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем вентиляции любого уровня сложности, подбор оптимального оборудования для систем вентиляции в соответствии с техническим заданием и пожеланиями заказчика, а также монтаж «под ключ» и пуско-наладочные работы.

В соответствии с действующим Законодательством высшие учебные заведения (ВУЗ) различаются по уровню аккредитации на четыре уровня:
  • I уровень - лицей, училище, техникум.
  • II уровень - колледж, училище, техникум.
  • III уровень - институт, консерватория;
  • IV уровень - институт, консерватория, академия, университет.

Уровень аккредитации — это способность высшего учебного заведения осуществлять образовательную деятельность, которая связана с получением высшего образования и квалификации.

Харьковский национальный университет имени В.Н. Каразина

Рис.1. Харьковский национальный университет имени В.Н. Каразина.

В зависимости от уровня аккредитации, в ВУЗе осуществляется подготовка специалистов по следующим квалификационным уровням:

  • I уровнь. Обучение специалистов по специальностям образовательно-квалификационного уровня младший специалист.
  • II уровень. Обучение специалистов по специальностям образовательно-квалификационного уровня младшего специалиста и по направлениям подготовки образовательно-квалификационного уровня бакалавра.
  • III уровнь. Обучение специалистов по направлениям образовательно-квалификационного уровня бакалавра, специальностям образовательно-квалификационного уровня специалиста, а также по отдельным специальностям образовательно-квалификационного уровня магистра;
  • IV уровнь. Обучение специалистов по направлениям образовательно-квалификационного уровня бакалавра, специальностям образовательно-квалификационных уровней специалиста, магистра.
ВУЗ II - IV уровня аккредитации могут осуществлять подготовку младших специалистов, если в их составе есть высшее учебное заведение I уровня или соответствующее структурное подразделение.

1. Особенности вентиляции помещений ВУЗа.

Здание ВУЗа по строительным нормам относится к общественным зданиям. В соответствии с действующими строительными нормами высота здания ВУЗа должна быть не более 9 этажей.

Расчетное количество студентов в ВУЗе определяется от типа, отраслевой принадлежности, уровня аккредитации и территориального размещения (столица, областной или районный городской центр) и может составлять от 500 до 15000 человек.

Помещения в ВУЗе по назначению распределяются на: аудитории, учебные кабинеты, преподавательские, столовые, спортивные и актовые залы, лаборатории, вычислительный центр, подсобные комнаты, трудовые мастерские и прочее.

Аудитории, учебные кабинеты, лаборатории следует размещать в надземных этажах.

В цокольных этажах допускается располагать гардеробные, санитарные узлы, душевые, кладовые, книгохранилища, столовые.
В подвальных этажах допускается располагать бойлерные, насосные водопровода и канализации, вентиляционные камеры, камеры для кондиционирования воздуха, машинные отделения лифтов.

Спортивные и актовые залы, библиотеки и столовые следует размещать с учетом возможного их использования независимо от учебных помещений.

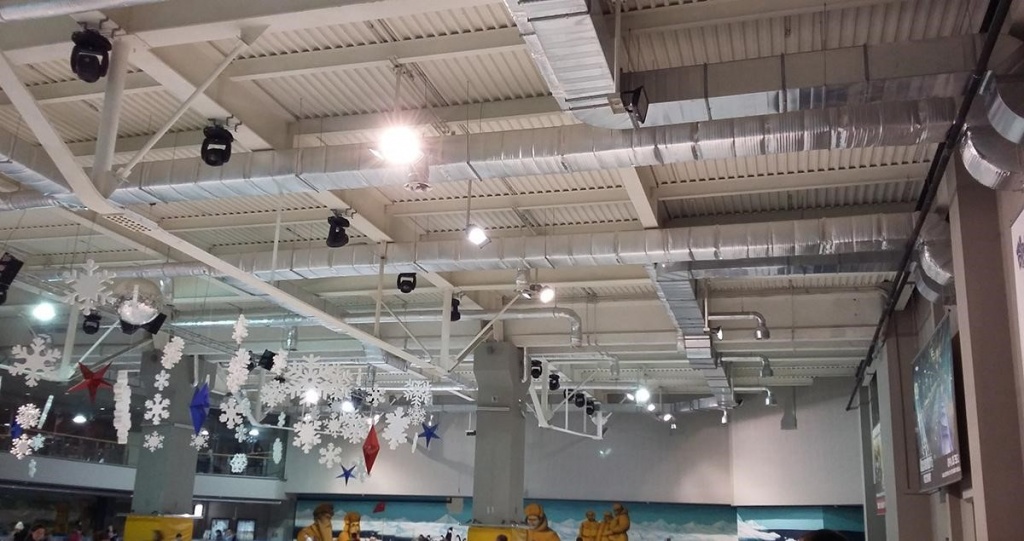

Приточно-вытяжная система вентиляции в спортивном зале ВУЗа

Рис.2. Приточно-вытяжная система вентиляции в спортивном зале ВУЗа.

Между отдельными учебными зданиями в соответствии с требованиями учебного процесса следует предусматривать отапливаемые переходы.

Особенностью вентиляции помещений ВУЗа является разный объем наполнения помещения студентами в течение рабочего дня, высокий уровень остекленения, малоподвижное состояние преподавателей и студентов во время учебных занятий и низкий уровень шума от работающей вентиляции.

2. Расчетные величины воздухообмена в помещениях в институте, университете, академии.

Для помещений ВУЗа проектируется и монтируется водяная система отопления.

Основные вредности, которые выделяются в ВУЗе:
1. Тепло-, влаго- и газовыделения от человека.
2. Тепло-, влаго-, газо- и пылевыделения от оборудования лабораторий и мастерских.

В соответствии с действующими строительными и санитарными нормами величину кратности воздухообмена и внутренней температуры в помещениях ВУЗа принимаются по таблице:

№ п/п

Наименование помещения

Расчетная температура воздуха в помещениях, °С



Кратность обмена воздуха в помещении, ч



приток

вытяжка

1

Аудитория до 150 мест, учебные кабинеты, чертежные залы, залы курсового и дипломного проектирования, читальные залы, лаборатории, где не выделяются производственные вредности (например, лаборатории сопротивления материалов)

18

По расчету, но не менее 30 куб.м на 1 место

2

Аудитория на 150 и более мест, актовые залы

18

По расчету, но не менее 30 куб.м на 1 место

3

Лаборатории, препараторские и другие помещения, где выделяются производственные вредности (например, химические лаборатории, сварочные, стеклодувные)

16

По расчету в соответствии с технологическим заданием

4

Лаборатории с точными измерительными приборами (электро- и радиоаппаратурой)

20

По расчету в соответствии с технологическим заданием

5

Моечные при лабораториях (без вытяжных шкафов и местных отсосов)

18

4

6

6

Книгохранилища и вспомогательные помещения

18

1,5

2

7

Служебные помещения

18

1

8

Фотолаборатория

18

5

5

9

Вестибюли и рекреационные помещения

16

2

10

Гардеробное помещении

16

2

1

11

Санитарный узел

16

100 куб.м/ч на 1 унитаз

При подаче приточного воздуха в лаборатории и производственные помещения в количестве, превышающем 30 куб.м/ч на одного человека в холодное время года, следует предусматривать увлажнение приточного воздуха с таким расчетом, чтобы уровень относительной влажности воздуха в этих помещениях был в пределах 30—45%.

3. Естественная вентиляция в помещениях в институте, университете, академии.

Все помещения ВУЗа оборудуются системами вытяжной вентиляции с естественным побуждением. Вентиляционные каналы необходимо оборудовать вытяжными решетками с клапанами расхода воздуха.

В помещениях ВУЗа с естественной вытяжной вентиляцией, естественный приток наружного воздуха осуществляется через окна, двери, неплотности несущих конструкций, приточные клапана возле оконных радиаторов отопления, оконные продухи и за счет перетекания воздуха из одного помещения в другое.

Верхний оконный продух

Рис.3. Верхний оконный продух.

Если в душевой или санузле будет более трех санитарных приборов, то в дополнение к системе с естественной вытяжкой, необходима механическая вытяжка с применением осевых или канальных вентиляторов.

4. Механическая вентиляция в помещениях ВУЗа.

Помещения ВУЗа оборудуются механической приточно-вытяжной системой вентиляции с рекуперацией тепла. Приточно-вытяжные системы для актовых и спортивных залов, вычислительного центра, столовой, кухни, химической и других лабораторий с препараторскими вытяжными шкафами, кабинет зубного врача, санузлы проектируются самостоятельными.
Для нескольких аудиторий, размещаемых в отдельном здании или в блоке, при определении производительности вентиляционных систем и подборе вентиляционного оборудования следует учитывать коэффициенты загрузки аудиторий и одновременность их работы.

Значение коэффициента загрузки аудитории следует принимать:

  • для аудиторий на 50—100 мест – 1,0
  • для аудиторий на 150—200 мест – 0,85
  • для аудиторий на 200—300 мест – 0,80
  • для аудиторий на 300 мест и более – 0,75
  • Значение коэффициента одновременности работы аудитории следует принимать:
  • при количестве аудиторий 3 – 1,0
  • при количестве аудиторий 4 – 0,8
  • при количестве аудиторий более 4 – 0,7
Подачу приточного воздуха следует предусматривать непосредственно в верхнюю зону помещения. В аудиториях на 50—100 человек рекомендуются монтаж потолочного вентилятора или фена.

Приточно-вытяжная система вентиляции в учебном кабинете ВУЗа

Рис.4. Приточно-вытяжная система вентиляции в учебном кабинете ВУЗа.

Для лабораторий и производственных помещений в зимнее время предусматривается увлажнение приточного воздуха до 40-60%.
Для столовых, кафе и буфетов ВУЗа применяют строительные нормы проектирования для предприятий общественного питания.

Приточно-вытяжная система вентиляции в столовой ВУЗа

Рис.5. Приточно-вытяжная система вентиляции в столовой ВУЗа.

Весь объем воздуха из небольшого помещения лаборатории или мастерской должен удаляться только через вытяжные шкафы. Вытяжной шкаф имеет обратным клапан, для обеспечения удаления воздуха из верхней зоны помещения при закрытых дверках шкафа, который расположен в верхней части шкафа. Минимальный размер клапана 150х150 мм.

Коэффициент одновременной работы вытяжных шкафов в учебных лабораториях следует принимать: при 3 шкафах 1,0; от 3 до 6 шкафов 1-0,7 и свыше 6 шкафов 0,7—0,5

Скорость воздуха в рабочем проеме шкафа V, следует принимать в зависимости от предельно допустимой концентрации (ПДК) выделяемых в помещении вредных веществ:
1. При ПДК более 10 мг/куб.м V=0,5м/с.
2. При ПДК от 10 до 0,1 мг/куб.м V=0,6—1,0 м/с.
3. При ПДК менее 0,1 мг/куб.м V=1—1,5 м/с.

Для определения количества воздуха, удаляемого из вытяжного шкафа, высоту открывания дверцы рабочего проема шкафа следует принимать 400мм при стандартной ширине проема 700 мм.

При необходимости полного открытия рабочего проема шкафа скорости воздуха следует принимать не менее:
1. При ПДК более 0,1 мг/куб.м V=0,3 м/с.
2. При ПДК от 0,1 и менее V=0,4—0,45 м/с.

Удаление воздуха из вытяжных шкафов допускается предусматривать одной системой при количестве шкафов в одном помещении не более двух и при условии, что удаляемые вредные воздействия образуют взрывоогнеопасные или ядовитые вещества.

Вытяжные шкафы в химической лаборатории ВУЗа

Рис.6. Вытяжные шкафы в химической лаборатории ВУЗа.

При определении объема приточного воздуха для учебно-лабораторных корпусов следует принимать коэффициенты одновременной работы вытяжных шкафов при количестве вытяжных шкафов в здании химического профиля:

1. До 50 шкафов К = 0,9
2. От 50 до 100 шкафов К=0,3
3. Свыше 100 шкафов К=0,7
4. Для учебно-лабораторных корпусов другого профиля, независимо от количества установленных вытяжных шкафов К=0,7

В лаборатории и производственные помещения, в которых выделяются производственные вредности (например, химические лаборатории, лаборатории гальванопокрытий, сварочные, стеклодувные), воздух следует подавать частично, но не менее 90% от общего расчетного количества приточного воздуха, при этом остальное количество воздуха следует подавать в коридоры, причем оно не должно превышать 1,5-кратного воздухообмена в час для этих помещений с учетом коэффициента одновременной работы местных отсосов.

Вытяжные воздуховоды лаборатории изготавливаются из коррозионностойких материалов.

Вытяжные вентиляционные системы химических лабораторий и других помещений, в которых выделяются производственные вредности, должны иметь дистанционный запуск и устройства контроля работы систем, осуществляемые непосредственно из этих помещений.

Системы общеобменной вытяжной и приточной вентиляции должны иметь дистанционый запуск и устройства контроля их работы, осуществляемые с единого пульта управления.

При наличии индивидуальных приточных систем вентиляции аудиторий на 150 мест и более дистанционный запуск, и контроль за их работой должны дополнительно осуществляться из препараторской при аудитории.

В системах вентиляции с механическим побуждением независимо от размещения вентиляционных агрегатов в здании следует предусматривать мероприятия по снижению аэродинамических и механических шумов до допустимых санитарными нормами.
На входные двери в вестибюль или фойе ВУЗа монтируется воздушно-тепловая завеса в соответствии с действующими строительными нормами.

5. Вентиляция лабораторий ВУЗа.

В соответствии с действующими строительными нормами при проектировании вентиляции химической лаборатории ВУЗа температуру, относительную влажность и скорость движения воздуха в помещении принимают такую, как для производственных помещений, где работу персонала относятся к категории легких работ.

В помещении химической лаборатории необходимо проектировать и монтировать приточную и вытяжную вентиляцию с естественным и механическим побуждением, предусматривая при этом подогрев, очистку и увлажнение (в холодный период года) приточного воздуха.

Общеобменная вытяжная вентиляция и вытяжные зонты

Рис.7 Общеобменная вытяжная вентиляция и вытяжные зонты
в химической лаборатории ВУЗа.

Систему общеобменной вытяжной вентиляции помещения химической лаборатории проектируют из условия удаления из помещения избытков тепла, влаги и газовых выделений от горелок и технологического оборудования.

Запрещена рециркуляция воздуха в помещениях химических лабораторий, где производятся работы с вредными веществами всех классов опасности или происходит выделение горючих паров и газов.

В химической лабораторий в обязательном порядке необходимы открывающиеся фрамуги на окнах и вытяжки естественной вентиляции для кратковременного и постоянного проветривания помещения.

Вентиляторы местных отсосов, вытяжных и приточных систем вентиляции необходимо проектировать и монтировать в отдельном помещении – в вентиляционной камере, которая расположена в непосредственной близости от помещения химической лаборатории.

При аэродинамическом расчете приточных и вытяжных систем вентиляции для химических лабораторий, которые размещаются на разных этажах многоэтажного здания, необходимо учитывать ветровой подпор воздуха в помещениях, в зависимости от этажа, на котором расположено данное помещение лаборатории.

Допустимые и максимальные значения звукового давления и уровня звука на постоянных рабочих местах от работающих двигателей вытяжных и приточных вентиляторов необходимо принимать в соответствии с ГОСТ 12.1.003-83 «Шум. Общие требования безопасности».

6. Кондиционирование в помещениях ВУЗа.

Кондиционирование воздуха и создание контролируемого микроклимата в помещениях ВУЗа осуществляется чиллерами. Чиллеры – это водоохлаждающие машины, которые на основе замкнутого кругооборота фреона в контуре машины охлаждают воду до температуры 7-12°С. Именно эта вода, через систему чиллер-фанкойл, и обеспечивает кондиционирование воздуха в помещениях банка. Для повышения энергоэфективности, современные чиллеры, кроме охлаждения воды, могут работать, как тепловые насосы. Эта функция чиллеров наиболее эффективна в межсезонье (весной или осенью).

Выбор типа и модели чиллеров и фанкойлов принимает Заказчик в соответствии с согласованным и утвержденным дизайнерским проектом внутреннего интерьера помещений ВУЗа.

Чиллер с воздушным охлаждением конденсатора Daikin

Рис.8. Чиллер с воздушным охлаждением конденсатора Daikin EWYQ310F-XS.
Холодопроизводительность – 304 кВт, теплопроизводительность – 329 кВт.

7. Прецезионное кондиционирование вычислительного центра ВУЗа.

В здании ВУЗа размещается вычислительный центр или небольшой дата-центр с мощными и надежными серверами, где необходимо соблюдать строгие параметры по температуре и влажности воздуха.

Презеционный кондиционер c верхней подачей охлаждённого воздуха

Рис.9. Презеционный кондиционер c верхней подачей охлаждённого воздуха.

Для их оптимальной работы в холодный и теплый времена года применяют систему прецезионных кондиционеров, которые изготовлены ведущими мировыми производителями.

8. Система дымоудаления и подпора воздуха в здании ВУЗа.

При проектировании вентиляции ВУЗа предусматривается проектирование и монтаж следующих противопожарных мероприятий:
1. Система дымоудаление из коридоров, холлов и путей эвакуации людей.

2. Система подпора воздуха в лифтовых шахтах и лестничных клеток, в тамбурах и на путях эвакуации людей.
Система дымоудаления и подпора воздуха состоит из клапанов дымоудаления, плотных стальных воздуховодов, покрытых огнезадерживающим составом; бетонных или кирпичных вертикальных шахт, огнезадерживающих клапанов, вентиляторов дымоудаления (радиальные, осевые или крышные радиальные).

Схема системы дымоудаления

Рис. 6. Схема системы дымоудаления из помещений здания и система
подпора воздуха на путях эвакуации людей из горящего здания

При проектировании вертикальные коллекторы или шахты систем дымоудаления из помещений надземной части здания должны иметь предел огнестойкости 0,75 ч (EI 45). Все остальные воздуховоды систем противодымной защиты должны иметь предел огнестойкости не менее 0,5 ч (EI 30).

Воздуховоды систем подпора воздуха при пожаре должны иметь предел огнестойкости не менее 0,5 ч (EI 30). Воздуховоды систем подпора воздуха на путях эвакуации людей и лестничных клетках должны иметь предел огнестойкости 2,5 часа (EI 150).

Именно такие временные ограничители, которые проверены почти столетним опытом человечества в современном строительстве, позволяют минимизировать первоначальные затраты на проектирование и монтаж системы дымоудаления. А при возникновении пожара в здании ВУЗа, позволяют его быстро потушить и минимизировать его вредные последствия для человека и окружающей среды.
