Электрический пол с использованием кабеля нагрева – конструкция и особенности работы

В основе конструкции такого пола – кабель, который нагревается от используемой системы электричества, после чего тепловая энергия от него передается в помещение. Он очень похож на обычную электрическую проводку, но, тем не менее – предназначен именно для выработки тепла.

Система теплого пола с использованием кабеля нагрева является самой простой по своему устройству, среди всех остальных разновидностей электрического теплого пола.

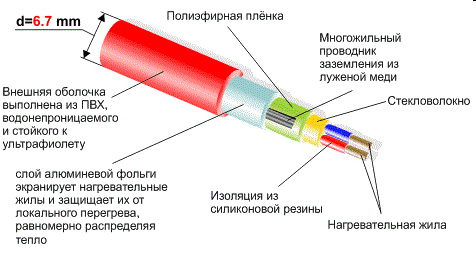

Конструкция теплового нагревательного кабеля представлена следующим образом:

• Одна (или две) жилы, которые проводят электричество от подключаемой электросети;
• Покрытие жил из силиконовой резины;
• Слой стекловолоконного материала;
• Полиэфирный пленочный материал.
• Медный луженный проводник, состоящих из многих жил;
• Алюминиевое экранирование (слой фольги);
• Слой пластика из поливинилхлорида.

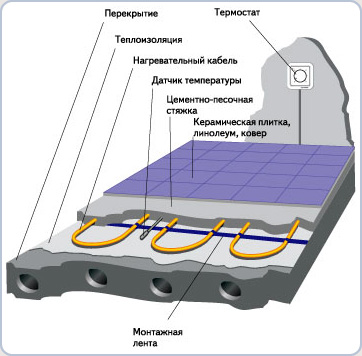

Система устроена так, что данный нагревательный кабель прокладывается в пространство пола. При этом существует несколько способов его монтажа:

• Постепенное расположение всего метража кабеля в форме улитки;
• Расположение кабеля стандартно по площади.

Проложенный кабель подключается к существующей в доме системе подачи электроэнергии. При этом подключение производится с использованием клапана регулировки работы обогрева – термостата с регулятором.

Главной характеристикой такого кабеля, безусловно, является его мощность, и коэффициент превращения электрической энергии в тепловую, с последующим ее выделением. Причем качество работы нагрева тем выше, чем больше тепловой энергии он излучает в результате своей работы.

Можно сравнить его с обычным электрическим кабелем. Его задачей является передача электрического тока, без выделения тепла. Хотя, стандартно, при проведении электрического сигнала, всегда происходит выделение теплоты (хоть и небольшое ее количество).

Тепловой, или нагревательный кабель, наоборот – сконструирован таким образом, чтобы при проведении электричества обязательно выделять максимум тепловой энергии (в идеальных параметрах и условиях количество выделенного тепла должно быть равным количеству проводимой им электрической энергии).

Существует три разновидности электрического теплого пола с использованием кабеля нагрева:

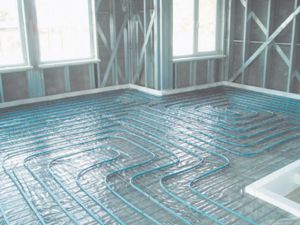

• Система с использованием кабеля, представленного в виде секций, которые производят нагрев (в секциях может использоваться кабель, состоящий из одной или двух жил);

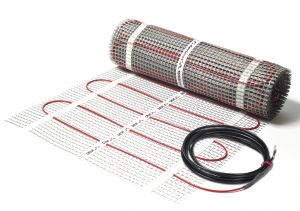

• Система, представлена в виде сетчатого мата из нагревательного кабеля (в секциях может использоваться кабель, состоящий из одной или двух жил);
• Система с кабелем нагрева, размещенным на катушках.

Принцип работы данных трех систем одинаковый, поскольку для нагрева используется один и тот же основной элемент. Отличие при выборе разновидности системы теплого пола с кабельным обогревом – лишь в способе монтажа его обогревательных элементов:

• «Теплый пол» с использованием секционного размещения кабеля при монтаже укладывается в стяжку из цемента;
• «Теплый пол» с использованием сетчатого мата – монтируется в приточный клей, который используется при установке системы, и укладывается слоем над существующей стяжкой.

Особенности монтажа и использования электрического теплого пола с кабелем нагрева

При выборе и монтаже системы кабельного теплого пола учитывается также тип используемого нагревательного кабеля в секциях или сетчатом мате. В зависимости от количества жил в используемом нагревательном кабеле, его монтаж стоит выполнять, соответственно требованиям:

• Кабель нагрева с использованием одной жилы после его проведения и монтажа стоит стянуть в одной точке (точка закрепления одного, начального края кабеля в итоге должна быть точкой подведения второго края жилы кабеля);
• Кабель нагрева с использованием двух жил не требует использования одной точки его закрепления в системе электричества.

Толщина стяжки в полу, которая используется для укладки теплого пола при монтаже системы, должна составлять не менее 2 см (максимум будет достаточно 5 см).

Не рекомендуется использовать электрическую систему теплого пола с использованием кабеля нагрева с такими поверхностями:

• Любое ковровое покрытие;
• Деревянный пол;
• Паркетное покрытие;
• Ламинат.

Это объясняется тем, что вышеперечисленные покрытия плохо пропускают тепло, потому, в результате использования системы теплого пола, обогрев не будет заметным в достаточной мере. К тому же, если говорить, к примеру об использовании «теплого пола» с деревянным покрытием – со временем могут наблюдаться такие негативные моменты, как ссыхание и порча общих свойств дерева.

Потому допускается использование кабельного теплого пола с покрытием из облицовочной плитки, или покрытием, в составе которого – гранит и керамика.

При монтаже электрического теплового кабеля в стяжку под плиточное или керамо-гранитовое покрытие, система будет сохранять тепло еще долгое врем после нагрева внутрипольного пространства.

Кроме того, - чем больше глубина стяжки для монтажа кабеля – тем эффективность нагрева и сохранения тепла будет выше.
