Електричний підлога з використанням кабелю нагріву - конструкція та особливості роботи

В основі конструкції такої підлоги - кабель, який нагрівається від використовуваної системи електрики, після чого теплова енергія від нього передається в приміщення . Він дуже схожий на звичайну електричну проводку, але, тим не менш - призначений саме для вироблення тепла.

Система теплої підлоги з використанням кабелю нагріву є найпростішою за своїм устроєм, серед всіх інших різновидів електричної теплої підлоги.

Конструкція теплового нагрівального кабелю представлена наступним чином:

• Одна (або дві) жили , які проводять електрику від подключаемой електромережі;
• Покриття жив із силіконової гуми;
• Шар стекловолоконного матеріалу;
• Поліефірний плівковий матеріал.
• мідний луджений провідник, що складаються з багатьох жив;
• Алюмінієве екранування (шар фольги);
• Шар пластику з полівінілхлориду.

Система влаштована так, що даний нагрівальний кабель прокладається в простір підлоги. При цьому існує кілька способів його монтажу:

• Поступове розташування всього метражу кабелю у формі равлика;
• Розташування кабелю стандартно по площі.

Прокладений кабель підключається до існуючої в будинку системі подачі електроенергії. При цьому підключення проводиться з використанням клапана регулювання роботи обігріву - термостата з регулятором.

Головною характеристикою такого кабелю, безумовно, є його потужність, і коефіцієнт перетворення електричної енергії в теплову, з подальшим її виділенням. Причому якість роботи нагріву тим вище, чим більше теплової енергії він випромінює в результаті своєї роботи.

Можна порівняти його із звичайним електричним кабелем. Його завданням є передача електричного струму, без виділення тепла. Хоча, стандартно, при проведенні електричного сигналу, завжди відбувається виділення плоти (хоч і невелика її кількість).

Тепловий, або нагрівальний кабель, навпаки - сконструйований таким чином, щоб при проведенні електрики обов'язково виділяти максимум теплової енергії (в ідеальних параметрах і умовах кількість виділеного тепла має бути рівним кількості проведеної ним електричної енергії).

Існує три різновиди електричної теплої підлоги з використанням кабелю нагріву:

• Система з використанням кабелю, представленого у вигляді секцій, які виробляють нагрів (в секціях може використовуватися кабель, що складається з однієї або двох жил);

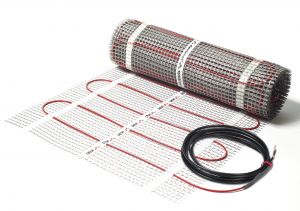

• Система, представлена у вигляді сітчастого мата з нагрівального кабелю (в секціях може використовуватися кабель, що складається з однієї або двох жил) ;
• Система з кабелем нагріву, розміщеним на котушках.

Принцип роботи даних трьох систем однаковий, оскільки для нагріву використовується один і той же основний елемент. Відмінність при виборі різновиди системи теплої підлоги з кабельним обігрівом - лише в способі монтажу його обігрівальних елементів:

• «Тепла підлога» з використанням секційного розміщення кабелю при монтажі укладається в стяжку з цементу;
• «Тепла підлога» з використанням сітчастого мату - монтується в припливне клей, який використовується при установці системи, і укладається шаром над існуючою стяжкою.

Особливості монтажу і використання електричної теплої підлоги з кабелем нагріву

При виборі та монтажу системи кабельного теплої підлоги враховується також тип використовуваного нагрівального кабелю в секціях або сітчастому мате. Залежно від кількості жив у використовуваному нагрівальному кабелі, його монтаж коштує виконувати, відповідно вимогам:

• Кабель нагрівання з використанням однієї жили після його проведення і монтажу варто стягнути в одній точці (точка закріплення одного, початкового краю кабелю в результаті повинна бути точкою підведення другого краю жили кабелю);
• Кабель нагріву з використанням двох жив не вимагає використання однієї точки його закріплення в системі електрики.

Товщина стяжки в підлозі, яка використовується для укладання теплої підлоги при монтажі системи, повинна становити не менше 2 см (максимум буде достатньо 5 см).

Не рекомендується використовувати електричну систему теплої підлоги з використанням кабелю нагріву з такими поверхнями:

• Будь-яке килимове покриття;
• Дерев'яна підлога;
• Паркетне покриття;
• Ламінат.

Це пояснюється тим, що вищеперелічені покриття погано пропускають тепло, тому, в результаті використання системи теплої підлоги, Обігрів не буде помітним в достатній мірі. До того ж, якщо говорити, наприклад про використання «теплої підлоги» з дерев'яним покриттям - з часом можуть спостерігатися такі негативні моменти, як ссиханіі і псування загальних властивостей дерева.

Тому допускається використання кабельного теплої підлоги з покриттям з облицювальної плитки, або покриттям, у складі якого - граніт і кераміка.

При монтажі електричного теплового кабелю в стяжку під плиткове або керамо-гранитовая покриття, система буде зберігати тепло ще довгий час після нагріву внутрипідложні простору.

Крім того, - чим більше глибина стяжки для монтажу кабелю - тим ефективність нагріву і збереження тепла буде вище.
