Децентрализованные вентиляционные агрегаты Mirine

MIRINE - производит децентрализованный вентиляционный агрегат для промышленного охлаждения, отопления и вентиляции воздуха в помещении с высоким потолком.

Проблемы температурной стратификации в помещении с высоким потолком

Основные вопросы, которые возникают при высокой стратификации воздуха.

1. Расход на отопления.В помещении с  высоким потолком большая потеря тепла происходит из-за верхней «нерабочей» зоны. Без применения специального средства они составляют примерно от 60 до  90% тепловой потери зданий, которые прямо пропорционально разнице температуры между воздухом, которое есть в помещениях и окружающем уличном воздухе.
2. Различная температура эксплуатации и хранения. В торговом и складском помещении стратификация приводит к тому, что продукты, которые хранятся в верхней зоне, имеют температуру значительно выше чем  температура продуктов, которые находятся в нижней зоне. В складских комплексах и гипермаркетах с высотой потолков 12 – 16 м.  разница температуры является  10 - 20 градусов. В связи с этим, срок годности товаров может значительно снизится, или станет невозможным хранить некоторые товары в верхней зоне.
3. Повреждения опорной конструкции зданий. При высоком уровне стратификации воздух опорной конструкции зданий находится в разной температурной зоне, после чего, материал испытывает различные тепловые расширения, увеличивается с высотой помещений.

 Чтобы не иметь проблемы, связанные с температурной стратификацией в помещениях с высоким потолком, при проектировании промышленных систем вентиляции и отопления применяют оборудования, которые работают за принципом дестратификатора. Децентрализованный агрегат MIRINE обеспечивает эффективно поставляет нагретый воздух в рабочую зону за счет вихревых диффузоров AIR-DISTRIBUTOR.

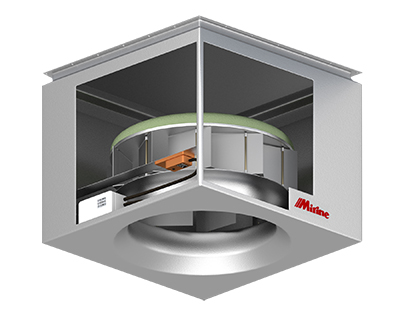

Вихревые воздухораспределители MIRINE AIR-DISTRIBUTOR

Главным преимуществом и особенностью вентиляционного агрегата MIRINE имеется вихревые диффузоры AIR-DISTRIBUTOR, которые формируют вихревую струю и обеспечивают эффективное поставление нагретого воздуха в зону рабочую. Это говорит о том, что воздухораспределители AIR-DISTRIBUTOR являются основными элементами любых децентрализованных вентиляционных агрегатов MIRINE и выполняют роль дестратификатора.

Благодаря поворотным лопаткам и встроенному электрическому приводу, система управления воздухораспределителя непрерывно регулирует угол разворота лопаток, учитывая при этом высоту монтажа, расход воздуха, а так же разницу температуры воздуха в рабочей зоне и подаваемого воздуха. Вместе с этим универсальная конструкция диффузора, системы управления подстраивается под любые помещения где высота потолков составляет 6 - 30 м. Перепады температуры по высоте в помещении, где функционируют агрегаты MIRINE составляет 0,1°C на 1м высоты. Это значит, что при высоте помещений 10 м – разница между температурой в верхней части помещения и в рабочей зоне составляет всего 1°C.

Вихревой диффузор дает возможность создавать закрученные по окружности струи с зоной разряжения внутри. Эффект закручивания по мере удаления от среза сопла увеличивается за из-за присоединенной массы окружающей среды. На определенном расстоянии эффект закручивания является большим чем эффект поджатия, возникшие за счет изначально сформированного ядра разрежения. В следствии этого происходит «раскрытие струи».

Особенности:

В вихревом диффузоре установлено электропривод, который изменяет угол разворота лопаток и закрученность струи. В результате этого автоматика постоянно поддерживает длину струи от срезов диффузора до места «раскрытие струи», изменяя при этом угол поворота лопаток диффузора в зависимости от разницы температуры в нижней и верхней зоне. В следствии этого, обеспечивается бесперебойная дальнобойность струи и всегда поддерживается комфортная скорость в рабочих зонах ( от 0,1 до 0,2 м/с). Наиболее эффективное их использование в помещении, где высота достигает 7-30 метров и не зависит от перепада температуры.Объектом для эффективного применения вентиляционного агрегата MIRINE могут быть примером: складские комплексы, гипермаркеты, оранжереи, заводы, атриумы, самолетные ангары.

Преимущества AIR-DISTRIBUTOR

• Автоматическое управление, а, следовательно, оптимальное распределение воздуха даже при меняющихся рабочих условиях.
• Отсутствие сквозняков в помещениях.
• Большая площадь, обрабатываемая одним агрегатом.
• Минимальная стратификация температур.
• Управление воздухораспределением.
• Воздух может подаваться в помещения строго горизонтально или вертикально, в виде конуса в зависимости от положения лопаток.

Режим работы MIRINE

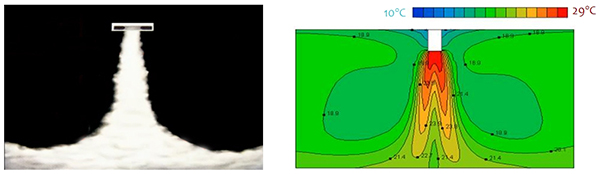

Схема работы при обогреве данных агрегатов

Агрегаты, подключенные к системе центрального теплоснабжения, обеспечивают обогрев помещений. Регулирование температуры и производительности вентиляторов производится в ручном или автоматическом режиме. Вертикальное распределение нагретого воздуха обеспечивается с помощью регулирования положения лопаток воздухораспределителя, в результате чего прогрев помещений происходит быстро.

Схема работы при охлаждении данного агрегата

Данное изделие подключено к системе центрального холодоснабжения, это позволяет обеспечить охлаждение в помещениях. Регулирование производительности температуры и вентилятора производится в ручном режиме или автоматическом режиме. Горизонтальное распределение охлажденного воздуха обеспечивается с помощью регулирования положения лопаток воздухораспределителя.

Описание децентрализованной вентиляции MIRINE

Преимущества децентрализованной системы MIRINE

• Отсутствует необходимость использовать вытяжные и/или приточные воздуховоды;

• Уменьшения потери статического напора;
• Есть способность реализации режима подачи как охлажденного, так и нагретого воздуха;
• Отсутствуют сквозняки (повышенная подвижность воздухов) в рабочей зоне.
• Снижается градиента температуры по высоте помещений в режимах воздушного отопления;
• Возможность формировать различные микроклиматические зоны в пределах заданных площадью одного строительного объема;
• Высокая надежность работы систем в целом. В случаях временных выходов из строя одного из агрегатов система дальше функционирует, будучи интегрирована на верхних иерархических уровнях управления.
• На период восстановления работы адрес агрегата, который вышел из строя, блокируется системным образом, в общем списке, с последующим снятием блокировки по завершении ремонта;
• Эффективная энергетическая мощность за счет улучшенного показателя организации воздухообмена, рекуперации тепла и рециркуляции воздуха, которая способствует уменьшению срока амортизации оборудований, из-за низких эксплуатационных расходов.
• Нет необходимости в использовании вытяжных и приточных вентиляционных камер; Есть возможность осуществить монтаж и при этом не останавливать основной технологический процесс;
• Имеется возможность поэтапных оборудований систем вентиляции путем последовательных расширений как обслуживаемых производственных площадей, так и функциональных возможностей.
