Децентрлизованные приточно-вытяжные агрегаты Mirine RСH

Децентрлизованные приточно-вытяжные агрегаты MirineRCH-описание

Децентрлизованные приточно-вытяжные агрегаты Mirine RCH с двумя теплообменниками для обогрева и/или охлаждения помещения с высокими потолками. Благодаря высокой производительности и эффективному воздухораспределению агрегаты обслуживают большую площадь. По сравнению с другими системами вентиляции и отопления для поддержания необходимых параметров требуется меньшее количество агрегатов.

Система вентиляции состоит из нескольких независимых агрегатов и не требует подсоединения воздуховодов. Система управления постоянно оптимизирует количество подаваемого свежего воздуха, рассчитывая его таким образом, чтобы минимально задействовать дополнительный подогрев или охлаждение.

Приточно-вытяжные системы MIRINE RCH предназначены для вентиляции и эффективного обогрева помещений с высокими потолками (производственные помещения, супермаркеты, спортивные и выставочные центры и т.д.). Агрегаты MIRINE RCH монтируются со стороны кровли в узел прохода. Нижняя часть агрегата с воздухоохладителем, воздухонагревателем и вихревым воздухораспределителем Air-Distributor располагается внутри помещения, верхняя часть агрегата с центробежными вентиляторами и клапанами для забора и выброса воздуха располагается на кровле здания.

Основные функции:

Агрегаты выполняют следующие функции:
• обогрев (горячая вода от системы центрального отопления или фреон от компрессорно-испарительного блока)
• охлаждение (холодная вода от чиллера или фреон от компрессорно-конденсаторного блока),
• подача свежего воздуха,
• удаление вытяжного воздуха,
• рециркуляция,
• воздухораспределение при помощи вихревого регулируемого воздухораспределителя Air-Distributor,
• фильтрация воздуха.

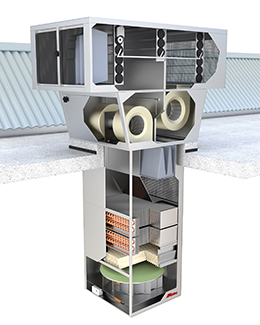

Конструкция децентрлизованных приточно-вытяжных агрегатов Mirine RCH

Данные агрегаты MIRINE RCH соединяют в себе два блока: верхней и нижней части. Отдельные секции агрегата крепятся болтовыми соединениями и в случае необходимости могут быть легко демонтированы.
Верхний блок: самонесущие корпуса верхнего блока выполнены из листовой стали с покрытием из алюминиево-цинкового сплава. Внутренняя высококачественная теплоизоляция сделана из огнестойких материалов.
Секция фильтра: агрегаты любых типоразмеров могут комплектоваться секцией фильтров разной длины (имеется 3 варианта: длинная/средняя/короткая).
Секция воздухоохладителя/воздухонагревателя: вывод соединительного патрубка теплообменников возможен с любых сторон секции (как правило, под вытяжной решеткой).
Воздухораспределители Air-Distributor: вихревые воздухораспределители с направляющими регулируемыми лопатками обеспечивает отсутствие сквозняков и равномерное распределение воздушного потока на всей обслуживаемой площади.
Приточно-вытяжная система MIRINE RCH осуществляет подачу через воздухораспределитель MIRINE Air-Distributor очищенного от пылевых загрязнений, охлажденного или нагретого свежего воздуха в помещение и выброс отработанного вытяжного. Так же при необходимости возможна частичная или полная рециркуляция.
Наличие двух теплообменников позволяет максимально быстро переключаться системе с режима воздушного отопления на режим охлаждения воздуха и использовать для этого различные тепло- или холодоносители, такие как фреон и вода, что необходимо для помещений с сильно изменяющимися теплопритоками и теплопотерями в зависимости от суточного графика, а так же для поддержания максимально точной температуры приточного воздуха.

1. Воздухозаборные метеозащитные жалюзи
2. Фильтр на стороне свежего воздуха
3. Клапан наружного воздуха
4. Гравитационный клапан
5. Инспекционная панель приточного вентилятора
6. Приточный центробежный вентилятор
7. Рециркуляционный клапан
8. Привод клапана свежего воздуха
9. Клапан выброса воздуха
10. Решетка на стороне выброса воздуха
11. Вытяжной центробежный вентилятор
12. Инспекционная панель вытяжного вентилятора
13. Фильтр на стороне вытяжного воздуха
14. Вытяжная решетка
15. Воздухонагреватель/Воздухоохладитель
16. Сборник конденсата
17. Звукоизолирующий колпак
18. Направляющие лопатки

Особенности системы управления ASM-LOCAL PRO

Управление и защита вентиляторов
В щитах для агрегатов R-Type управление вентиляторами осуществляется при помощи частотного преобразователя. В данных агрегатах возможно регулирование производи¬тельности по воздуху. Зашита двигателя осуществляется контролем термоконтактов двигателя и состояния частот¬ного преобразователя с выводом информации на контроллер.
Регулирование температуры в помещении
В щитах системы ASM-Local PRO регулирование температуры воздуха в помещении осуществляется изменением количества теплоносителя и холодноносителя, подаваемого в теплообменник управлением регулирующим клапаном узла регулирования (сигнал 0-10V).
В агрегатах с подачей свежего воздуха предусмотрена за¬щита от замораживания теплообменника водяного нагревателя. Защита осуществляется по датчику температуры обратного теплоносителя и каппилярному термостату. Так же в данных агрегатах в зимний режим работы осуществляется постоянная циркуляция теплоносителя, для предотвращения угрозы замораживания.
Управление процессом воздухораспределения
Воздухораспределитель Air-Distributor обеспечивает по¬дачу различных объемов приточного воздуха при разных температурах в помещение с высокими потолками. На¬правление поступающей воздушной струи может регулироваться от вертикального к горизонтальному.
Это зависит:
• От монтажной высоты;
• Расхода воздуха;
• Разницы между температурой приточного воздуха и воздуха в помещении.

Вихревой воздухораспределитель Air-Distributor обеспечивает равномерное распределение приточного воздуха и отсутствие сквозняка в помещении независимо от требуемой температуры притока и его величины. Это достигается посредством постоянной подстройки положения направляющих лопаток, регулирующих формирование воздушной струи в вертикальной и горизонтальной плоскостях.

Приточный воздух подается в воздухораспределитель сверху, встречает на своем пути дисковый рассекатель потока, попадает на регулируемые направляющие лопатки и нагнетается в помещение через конусный диффузор. Дисковый рассекатель потока, помимо шумозащиты за счет экранирования и звукопоглощающего, пористого поверхностного слоя, обеспечивает формирование зоны разрежения в корне струи, удлиняя ее шейку. На начальном участке струи угол ее раскрытия близок к нулю, в отличие от нормальной свободной струи, раскрывающейся под углом.

В результате, при небольшом развороте направляющих лопаток обеспечивается необходимая дальнобойность струи, остающейся компактной на начальном этапе ее развития. Вместе с тем, направляющие лопатки в зависимости от их разворота способствуют закручиванию струи. По мере удаления от среза сопла эффект закручивания усиливается до того момента, когда эффект закручивания не превалирует над эффектом сжатия от первоначального ядра разрежения. В этот момент происходит ее раскрытие на большую площадь. Автоматика поддерживает постоянную высоту расрытия струи.

Режимы агрегатов Mirine RCH

Описание	Применение	Схема
Приточная вентиляция без рециркуляции	При максимальной потребности в свежем воздухе		Приточный вентилятор..........Вкл. Вытяжной вентилятор..........Вкл. Клапан наружного воздуха... Открыт Рециркуляционный клапан... Закрыт Воздухоохладитель 0-100%, либо Воздухонагреватель 0-100%
Приточная вентиляция с частичной рециркуляции	При частичной потребности в свежем воздухе		Приточный вентилятор..........Вкл.  Вытяжной вентилятор..........Вкл. Клапан наружного воздуха... Открыт Рециркуляционный клапан... Открыт Воздухоохладитель 0-100%, либо Воздухонагреватель 0-100%
Рециркуляция	При отсутствии потребности в свежем воздухе		Приточный вентилятор..........Вкл.  Вытяжной вентилятор..........Выкл. Клапан наружного воздуха... Закрыт Рециркуляционный клапан... Открыт Воздухоохладитель 0-100%, либо Воздухонагреватель 0-100%
