Проектирование систем водоснабжения и канализации многоэтажного дома

Проектирование водоснабжения и канализации многоквартирного дома

 Для нормально функционирования многоквартирного дома немаловажную роль имеет обеспечение дома холодной водой, горячей водой и канализацией. Каждая квартира рассматривается как отдельный объект. Поэтому проектирование водоснабжения и канализации таких объектов является сложной задачей.

Правильный проект ВК многоэтажного дома необходим для создания надежных систем, обеспеченных своевременной подачей и необходимым напором, а также их исправности и длительной эксплуатации. При проектировании и расчетах обязательно учитываются действующие строительные нормы.

Особенности водоснабжения и канализации высотного дома

Системы внутреннего водоснабжения здания ограничиваются точками подключения ввода в дом к наружной сети, а канализации (водоотведения) – точками вывода. В этих местах происходит соединение с наружными сетями ВК, которые относятся к системам населенного пункта.

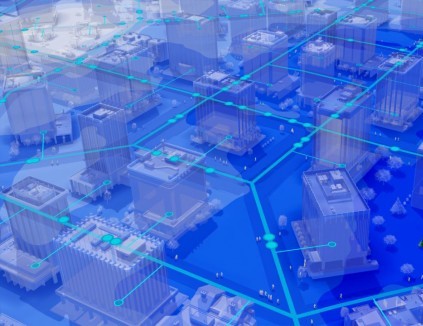

Как правило, высотные дома потребляют воду централизованного водоснабжения населенного пункта. Этот тип водообеспечения чаще всего предусматривает водозабор из надземных источников (например, рек, озер). Из водоисточников вода перекачивается насосными станциями на очистные сооружения, где очищается до нормативных значений. После чего подается насосами под давлением потребителям населенного пункта.

Для водообеспечения многоквартирных домов может быть создана местная (автономная) система, осуществляющая водозабор из артезианских скважин. Но этот способ довольно дорогостоящий и больше подходит для водоснабжения многоквартирных коттеджей, так как многоэтажные дома характеризуются большими объемами водопотребления.

Высотные дома также характеризуются большими объемами сточных жидкостей, поэтому канализационная система таких объектов, как правило, имеет подключение к централизованной канализационной наружной сети населенного пункта. В случаях, если это невозможно, устраиваются группы установок локальной очистки стоков.

Внутренние системы водоснабжения

Состав внутреннего водопровода многоэтажного здания зависит от выбранной схемы водоснабжения.  В зависимости от составляющих элементов может применяться:

• простая схема;
• с регулирующей емкостью;
• с установкой повышения напора;
• совместного использования насосной установки и регулирующей емкости.

Система внутреннего водоснабжения здания включает в себя такие элементы:

• ввод;
• водомерный узел;
• установки, повышающие давление;
• регулирующие и запасные емкости;
• внутренние трубопроводы;
• арматуру.

Трубопровод, который соединяет наружную водопроводную сеть и водомерный узел называется вводом. Его прокладывают перпендикулярно внешней стене дома по наиболее короткому расстоянию.

Водомерный узел устанавливается сразу после того, как водопровод поступил в дом. Водомерный узел необходим для измерения поданной в здание воды. Состоит из водосчётчика, двух задвижек (или вентилей), спускного крана, фильтра механической очистки и обводной линии с задвижкой.

 Монтируя водосчётчик необходимо следить за тем, чтобы направление течения жидкости совпадало со стрелкой на его корпусе. Устанавливается прибор на высоте 0,3 м -1,0 м от уровня пола, его размещение должно обеспечивать беспрепятственный доступ к осмотру показаний.  Для измерения расходов горячей и холодной воды используют отдельные виды водомеров. Для измерения расходов воды  в квартире применяют крыльчатые одноструйные водомеры, на вводах в высотные дома – турбинные.

Внутренняя сеть трубопроводов также включает магистрали, стояки, квартирную разводку труб, подводки к сантехприборам. После прохождения узла с водомером вода идет по магистрали, с помощью которой распределяется по стоякам. Стояки представляют собой вертикальные трубопроводы, проходящие через все этажи здания. К ним подключаются квартирные разводки водопроводов, заканчивающиеся подводками к сантехническим приборам.

Установки для повышения напора, запасные и регулирующие емкости применяются, если в этом есть необходимость. В остальных случаях используется простая схема внутреннего водопровода, состоящая из ввода, водомерного узла, сети и арматуры. Такая система применяется, когда давление внешней сети больше, чем необходимое для дома.

Схема с применением регулирующего бака создается в тех случаях, когда давление внешней сети меньше необходимого на протяжении нескольких часов. В часы, когда давление превышает необходимое, в баке происходит накопление жидкости, в часы, когда в наружной сети давление меньше нужного водопотребление осуществляется из бака.

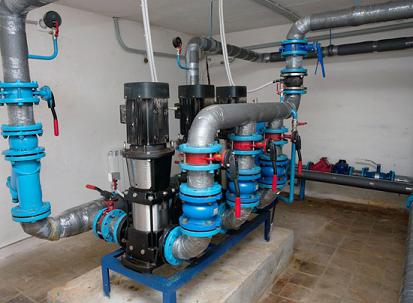

В случае, постоянной недостачи давления применяют установки для повышения давления (насосные установки). Совместное применение регулирующих емкостей и повысительных установок позволяет использовать баки меньших габаритов. Это особенно необходимо, если в здании сложно установить емкости больших размеров.

Арматура делится на:

• Трубопроводную используемую для управления потом жидкости (вентили, задвижки, обратные клапаны, регуляторы давления и др.).
• Водоразборную предназначенную для отбора воды из водопроводной сети (краны, смесители).

Арматура, как и трубопроводы, имеет большое значение для создания надежной системы. Поэтому при подборе следует учитывать ее качество и способность выдержать давление сети. В закрытом положении арматура не должна пропускать жидкость.

Применение регуляторов давления способствует снижению превышения давления, как постоянного, так и временного, а также избежать гидроударов и улучшить распределение потоков по этажам. Эти приборы могут монтироваться на вводах в дом, на отдельных этажах и на вводах в квартиры.

Схемы внутреннего водопровода разделяют на такие виды:

• Тупиковые применяются в случае, если в здании допустимы перерывы в водоподаче на время ремонта.
• Кольцевые схемы используются в зданиях с необходимостью бесперебойности водоподачи. Их присоединяют к дому несколькими вводами, если во время ремонта один из них отключается на ремонт, то водоподача здания не прекращается
• Комбинированные используются в крупных зданиях, и состоят из кольцевых и тупиковых участков схемы.
• Зонные сети делятся на отдельные зоны, разделенные или соединенные межу собой. Зонны могут иметь отдельные вводы и повысительные установки. Например, нижняя зона работает под давлением, создаваемым наружной сетью, а верхняя – под давлением, которое создается установкой повышения напора.

Также схемы внутреннего водопровода делятся в зависимости от размещения разводящего трубопровода относительно точек водоразбора:

•  С верхней разводкой – магистральные трубопроводы размещаются над точами водоразбора, на чердаке или под потолком верхнего этажа дома.
•  С нижней разводкой - магистрали располагаются ниже точек водоразбора, в подвале здания или под полом первого этажа.

Верхняя разводка немного дешевле, но при прокладке магистралей в неотаплеваемом помещении необходимо дополнительное их утепление.

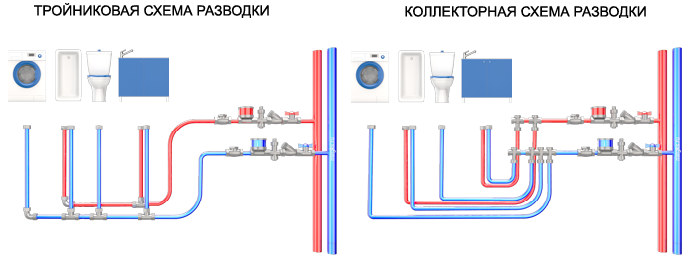

Квартирные разводки ХВС и ГВС могут осуществляться по двум схемам:

• Тройниковая разводка – от входящего трубопровода последовательно подключаются сантехнические приборы с помощью тройников. Такая схема более проста в монтаже и экономична. Но имеет свои недостатки: перепады давления при одновременном использовании сантехнических приборов, что ощущается в изменениях температуры и напора, и необходимость перекрытия водоподачи во всей квартире на время ремонта.
• Коллекторная разводка – к стояку подключается коллекторная труба, к которой через шаровые краны происходит подключение всех сантехприборов по отдельности. Этот вид разводки исключает перепады давления (температуры; напора) во время одновременного использования сантехнического оборудования, дает возможность проводить ремонт, отключив только отдельный участок, что особенно важно в больших квартирах с множеством точек водоразбора. Имеет свои недостатки – большая дороговизна и трудоемкость.

Выбор необходимого типа схемы осуществляется в зависимости от параметров наружной сети, противопожарных требований, требований к бесперебойности водоснабжения здания, технико-экономических расчетов.

Холодное водоснабжение (ХВС)

По типу назначения системы ХВС делятся на:

• хозяйственно-питьевые;
• противопожарные;
• поливочные.

Хозяйственно-питьевой водопровод предназначается для водоподачи на нужды потребителей в приготовлении еды, питья и санитарно-гигиенические процедуры. Поливочный необходим для полива околодомовой территории, такой водопровод в жилых домах присоединяется к хозяйственно-питьевой сети и выводится в нишу во внешней стене здания. Противопожарный водопровод нужен для водоподачи на гашение и локализацию пожара, предусматривается в многоэтажных жилых домах высотой более 26,5 м.

Внутридомовая разводка ХВС, чаще всего делается тупиковой с нижней разводкой, т.е. разводящий трубопровод, находящийся в подвале или под полом первого этажа, подает жидкость под напором на верхние этажи. Если же этажность здания превышает 9 этажей, то для обеспечения оптимального напора делают зонное ХВС, например, при этажности 9 - 20 этажей создается деление на две зоны, более 20 этажей – три зоны.

Температура холодной воды в точках водоразбора должна быть не более 30˚С,  давление - не больше 0,45МПа.

Горячее водоснабжение (ГВС)

Горячее водоснабжение – система, которая предназначена для обеспечения потребителей горячей водой. ГВС высотного здания может быть тупиковым и циркуляционным.

Тупиковая схема ГВС состоит только из подающих трубопроводов и имеет свой недостаток – при больших перерывах в водоразборе пользователи ощущают более прохладную воду. Чтобы получить горячую воду в кране приходится ее сливать, что приводит к нерациональному использованию водоснабжения и увеличивает плату за ГВС. Этот вариант ГВС встречается в жилых домах с малой этажностью и рекомендуется применять при количестве этажей не более четырех.

Циркуляционная схема ГВС состоит из подающих трубопроводов и обратных. Поступая в здание, горячая вода поднимается по трубопроводам на чердак, после чего опускается вниз в обратную магистраль. Из обратной магистрали насос забирает жидкость и подает в нагреватель. Жидкость постоянно циркулирует, поддерживая требуемую температуру. Этот вид ГВС применяется для высотных зданий.

Горячая вода в местах водоразбора должна иметь температуру в пределах 50-75 ˚С, которую пользователи могут корректировать с помощью смесителей.

Система канализации (водоотведения)

Внутренняя канализация многоэтажного дома необходима для приема стоков от мест их создания и отведения их в наружную сеть.

Внутренняя система водоотведения делится на:

• хозяйственно-бытовую;
• ливневую;

Хояйственно-бытовая система водоотведения необходима для сбора и отвода хозяйственно-бытовых стоков, ливневая – атмосферных осадков. Отвод ливневых стоков осуществляется водостоками в наружную ливневую канализацию, в случае ее отсутствия – в лотки перед зданием.

К основным элементам хозяйственно-бытовой системы относятся:

• санитарные приборы (умывальники, мойки, унитазы, и т. д);
• гидравлические затворы (сифоны);
• внутренние сети канализации (поэтажные отводные трубопроводы, стояки, горизонтальные трубопроводы, выпуски).

Сточные жидкости образуются санитарными приборами и бытовой техникой, имеющие подключение к системе канализации. К ним относятся ванны, умывальники, унитазы, душевые, стиральные машины и прочие приборы. Такие устройства, как водонагреватель и полотенцесушитель, не имеет подключение к канализации.

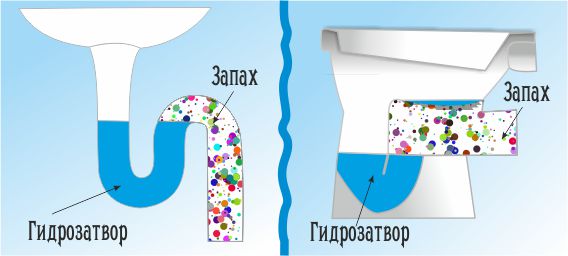

После каждого сантехприбора, дающего стоки устанавливают
гидрозатвор. Это устройство, создает в своей конструкции водную преграду, препятствующую распространению неприятных запахов в помещение из канализационной сети.

С помощью отводных поэтажных трубопроводов, проложенных с уклоном, стоки поступают самотеком в стояки. Для устранения засоров предусматривают установление ревизий и прочисток. Ревизии обеспечивают прочистку трубопроводов в обоих направлениях, прочистки – в одном.

Канализационный стояк представляют собой вертикальную трубу, проходящую через все этажи, который необходим для отведения жидкости от отводных канализационных линий в нижнюю часть здания. Для устранения засоров на нем устанавливают ревизии не реже чем одну на три этажа, а также на первом и последнем. Верх стояка выходит выше крыши здания на 0,3-0,5 м, что обеспечивает вентиляцию и защищает гидрозатворы от разрежения (исчезновения воды в вышерасположенных сифонах при сливе). Разрешается использование невентелированных стояков, при условии наличия хотя бы одного вентилированного стояка в доме.

В подвалах устанавливаются сборные горизонтальные трубопроводы, которые объединяют стояки и выпуск.  При необходимости возможно создание одного выпуска.

Выпуск отводит сточные жидкости здания в наружную канализационную сеть. Прокладывание выпуска должно быть на глубине не меньше 0,7 м до верха трубы и не менее чем на 0,3 м ниже глубины промерзания грунта.

Уклон канализационных труб должен быть в оптимальных расчётных пределах, обеспечивающих скорость, которая будет препятствовать образованию засоров в системе. Слишком большая скорость потока приводит к тому, что твердые частицы не успевают захватываться течением, при слишком маленькой – твердые частицы выпадают в осадок.
