Монтаж

Монтаж DEFENDER

ГОРИЗОНТАЛЬНЫЙ МОНТАЖ

Возможны два варианта монтажа DEFENDER 100-200 горизонтально на стену:

ВАРИАНТ I:

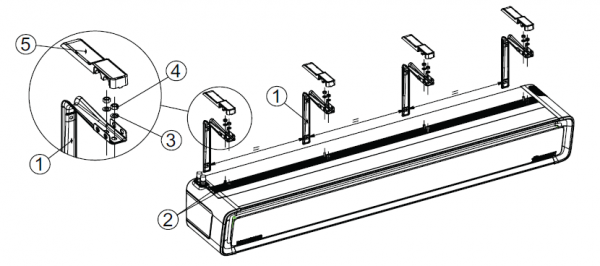

Монтажные крепления и их кронштейны направлены вниз. При таком варианте необходимо сначала прикрутить монтажные крепления (1) к стене, а затем через равные расстояния (для завесы длиной 1м - 2 монтажных крепления каждые 700 мм, для 1,5 м – три , 2 м - четыре монтажных крепления каждые 600 мм), для того, чтобы кронштейны креплений были выровнены. Затем вставьте 2 (DR -1m), 3 (DR-1.5 m) или 4 (DR-2 m) монтажных болта (2) M10x20 в каждую из двух направляющих. Поднимите завесу с болтами, направленными вверх, и установите их в монтажные крепления. Установите шайбы (3), затяните гайки (4) и закройте крышки (5).

ВНИМАНИЕ!
Расстояние между оборудованием и потолком должно быть мин. 0,3 м.

ВАРИАНТ II:
Монтажные крепления и их кронштейны направлены вверх. Монтаж состоит в присоединении монтажных креплений к завесе (1) через равные расстояния как в ВАРИАНТ I. Для этого необходимо вставить 2 (DR -1 м), 3 (DR-1.5 м) или 4 (DR-2 м) монтажных болта (2) M10x80 в каждую из двух направляющих и выбить отверстия (6) снаружи крышек (5) при помощи молотка и болта, затем закрыть крышки (1). Установите монтажные крепления на болты, поставьте шайбы (3) и затяните гайки (4). В данном варианте необходимо сначала установить монтажные крепления на завесу, а затем прикрепить полученную конструкцию к стене.

ВНИМАНИЕ!
Расстояние между оборудованием и потолком должно быть мин. 0,3 м.

ВЕРТИКАЛЬНЫЙ МОНТАЖ

Возможно установить Defender вертикально на стену по обеим сторонам ворот (с двигателем снизу или сверху). В таком случае не имеет значения, как выполнять монтаж: в первую очередь прикрепить монтажные крепления к тепловентилятору, а затем на стену, или сначала закрепить монтажные крепления на стене, а затем прикрепить к ним завесу. В случае вертикального монтажа необходимо использовать поставляемые болты M10x80 и M8x80. 1, 2, или 3 крепления должны быть присоединены при помощи болтов (2) M8x80 с шайбами (3) в резьбовые втулки (7), установленные в направляющей устройства (фрагмент A). Крепление со стороны подключения патрубков теплообменника должно монтироваться на болты (2) M10x80, установленные в направляющие (как в случае горизонтального монтажа). Необходимо установить шайбы (3) и затянуть гайки (4) (фрагмент B).

ВНИМАНИЕ!
Важно чтобы при вертикальном монтаже расстояние между полом и устройством составляло не менее (150 мм), для того чтоб был сводный доступ к клемнику и сливному клапану.

ВНИМАНИЕ!
Ввиду того, что двигатель к влажной среде неприспособлен, нужно обратить особое внимание и заранее предупредить возможность конденсации водяных испарений и попадания влаги на элементы электродвигателя.

ПОДКЛЮЧЕНИЕ ТЕПЛОНОСИТЕЛЯ

УДАЛЕНИЕ ВОЗДУХА ИЗ ТЕПЛООБМЕННИКА/СПУСК ТЕПЛОНОСИТЕЛЯ

Доступ к спускному/сливному клапанам осуществляется путем удаления крышек / заглушек 1, 2 или 3, в зависимости от способа монтажа DEFENDER. Используя шестигранный ключ на 13 мм или отвертку можно ослабить винт на требуемом сервисном клапане: - спускное отверстие: позиции A и B – сервисный клапан II с гибкой трубой, позиция C – сервисный клапан III, - сливное отверстие: позиция A – сервисный клапан I, позиция B – сервисный клапан III, позиция C – сервисный клапан II.

РАБОЧАЯ ПОЗИЦИЯ		НОМЕР СЕРВИСНОГО КЛАПАНА
РАБОЧАЯ ПОЗИЦИЯ		I	II	III
A	горизонтальная (струя сверху вниз)	слив теплоносителя	спуск воздуха	-
B	вертикальная (струя слева направо)	-	спуск воздуха	слив теплоносителя
C	вертикальная (струя справа налево)	-	слив теплоносителя	спуск воздуха

ВНИМАНИЕ!
Во время спуска воздуха из теплообменника необходимо обращать особое внимание на защиту устройства от случайного попадания воды в электрические элементы. ВНИМАНИЕ!В случае спуска теплоносителя следует действовать, согласно нижеуказанной инструкции: закрыть регулирующий клапан,

ослабить болт воздушника,
открутить выпускную пробку,
подождать пока вся вода вытечет из теплообменника,
подключить сжатый воздух к воздушнику и выдуть остатки воды,
закрутить краны спуска воздуха и воды.

ВНИМАНИЕ!
Обратите особое внимание на герметичность соединений во время заполнения гидравлической системы. Убедитесь, что вода, вытекающая из негерметичного соединения, не попадает на электродвигатель (при вертикальном монтаже).

ВНИМАНИЕ!
В случае запуска оборудования после предварительного слива теплоносителя необходимо помнить об удалении воздуха из нагревателя.
