Обратный клапан ВЕЗА КЛАРА

Обратный клапан Клара (Веза)

Характеристика	Значение
Назначение	обратный (лепестковый)
Рабочее давление	до 800 Па
Скорость потока воздуха на вертикальных участках	4-12 м/с
Скорость потока воздуха на горизонтальных участках	6-12 м/с
Класс уровня протечки	1
Пространственная ориентация КЛАРА	не зависит
Пространственная ориентация КЛАРА-КРОС	горизонтально
Климатическое исполнение	УХЛ
Варианты исполнения	Н (общепромышленные); К (коррозионностойкие)
Теплопроводность	требование не предъявлянтся
Цена, грн с НДС

Обратный клапан КЛАРА Веза

Обратный клапан Клара (Веза) – общие сведения

Универсальный обратный клапан Веза серии КЛАРА Обратный клапан Клара Веза , основная функция которого заключается в автоматическом закрытии сечения воздуховодного канала с целью предотвращения свободного перетекания воздушных масс в вентсистемах при выключенном вентиляторе.

Модификации

Клапаны серии Клара марки Веза бывают двух модификаций:

С круглым сечением;
С прямоугольным сечением.

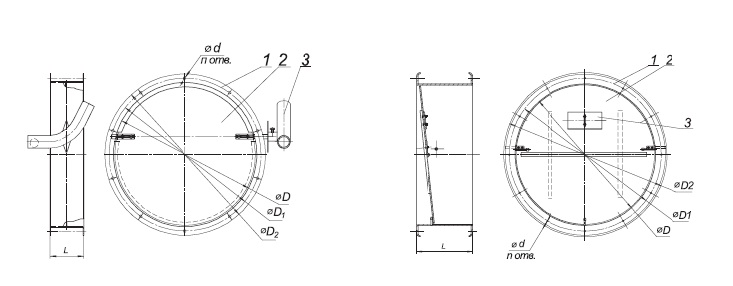

Габаритные размеры круглого клапана

Обратный клапан круглого сечения Клара (Веза)

Размеры, мм						Масса, кг	КЛАРА	КЛАРА-КРОС
D	D1	D2	L	d	n	Масса, кг	КЛАРА	КЛАРА-КРОС
250	280	310	120	8	6	3,3	■	-
315	345	375	120	8	8	5,2	■	-
355	385	415	120	8	8	5,7	■	-
355	385	415	280	7	6	6	-	■
400	430	460	120	8	10	6,7	■	-
400	430	460	280	7	6	6,9	-	■
450	480	510	120	8	10	7,8	■	-
450	480	510	330	7	6	8	-	■
500	530	560	120	10	10	8,2	■	-
500	530	560	330	7	8	9	-	■
560	590	620	120	10	10	9,9	■	-
560	590	620	380	7	8	11	-	■
630	660	690	120	10	12	11,2	■	-
630	660	690	450	7	8	11,6	-	■
800	830	860	120	10	12	17,6	■	-
800	830	860	500	10	12	19,8	-	■
1000	1040	1080	120	12	16	29,6	■	-
1000	1040	1080	500	10	16	34	-	■
1250	1295	1335	120	12	18	47	■	-
1250	1295	1335	575	12	18	51	-	■

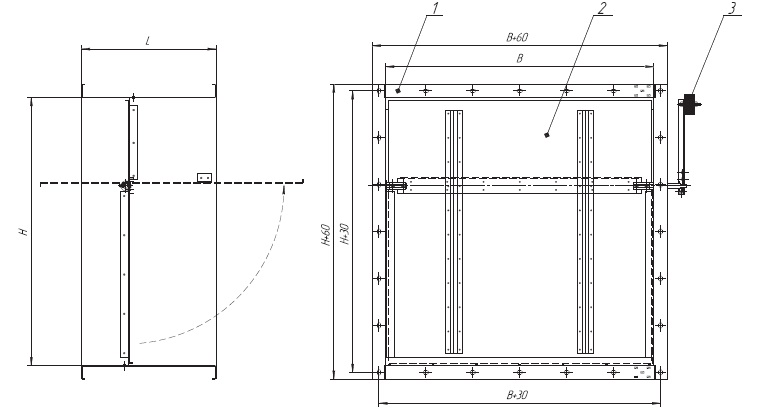

Габаритные размеры прямоугольного клапана

Обратный клапан прямоугольного сечения Клара (Веза)

Размеры, мм			Масса, кг
Высота (Н)	Ширина (В)	Глубина (L)	Масса, кг
150	150	120	3,8
200	200	120	4,6
250	250	120	5,5
400	400	120	7,6
500	500	120	9,2
800	800	120	16
1000	1000	120	22
