Зворотний клапан ВЕЗА КЛАРА

Зворотний клапан Клара (Веза)

Характеристика	Значення
Призначення	зворотний (пелюстковий)
Робочий тиск	до 800 Па
Швидкість потоку повітря на вертикальних ділянках	4-12 м/с
Швидкість потоку повітря на горизонтальних ділянках	6-12 м/с
Клас рівня протікання	1
Просторова орієнтація КЛАРА	не залежить
Просторова орієнтація КЛАРА-КРОС	горизонтально
Кліматичне виконання	УХЛ
Варіанти виконання	Н (загальнопромислові); К (корозійностійкі)
Теплопровідність	вимога не ставиться
Ціна, грн з ПДВ

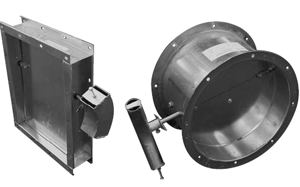

Зворотний клапан КЛАРА Веза

Зворотний клапан Клара (Веза) - загальні відомості

Універсальний зворотний клапан Веза серії КЛАРА Зворотний клапан Клара Веза , основна функція якого полягає в автоматичному закритті перетину повітрявідвідна каналу з метою запобігання вільного перетікання повітряних мас в вентсистемах при вимкненому вентиляторі.

Модифікації

Клапани серії Клара марки Веза бувають двох модифікацій:

• З круглим перетином;
• З прямокутним перетином.

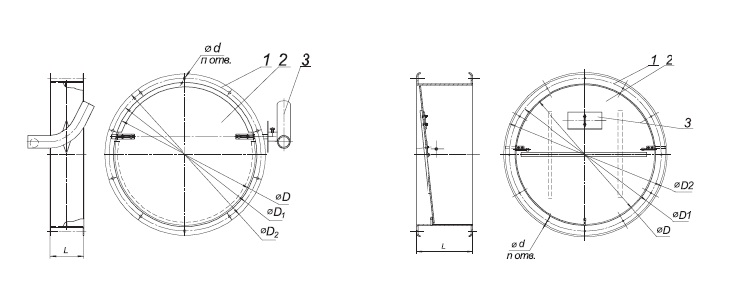

Габаритні розміри круглого клапана

Зворотний клапан круглого перетину Клара (Веза)

Розміри, мм						Маса, кг	КЛАРА	КЛАРА-КРОС
D	D1	D2	L	d	n	Маса, кг	КЛАРА	КЛАРА-КРОС
250	280	310	120	8	6	3,3	■	-
315	345	375	120	8	8	5,2	■	-
355	385	415	120	8	8	5,7	■	-
355	385	415	280	7	6	6	-	■
400	430	460	120	8	10	6,7	■	-
400	430	460	280	7	6	6,9	-	■
450	480	510	120	8	10	7,8	■	-
450	480	510	330	7	6	8	-	■
500	530	560	120	10	10	8,2	■	-
500	530	560	330	7	8	9	-	■
560	590	620	120	10	10	9,9	■	-
560	590	620	380	7	8	11	-	■
630	660	690	120	10	12	11,2	■	-
630	660	690	450	7	8	11,6	-	■
800	830	860	120	10	12	17,6	■	-
800	830	860	500	10	12	19,8	-	■
1000	1040	1080	120	12	16	29,6	■	-
1000	1040	1080	500	10	16	34	-	■
1250	1295	1335	120	12	18	47	■	-
1250	1295	1335	575	12	18	51	-	■

Габаритні розміри прямокутного клапана

Зворотний клапан прямокутного перетину Клара (Веза)

Розміри, мм			Маса, кг
Висота (Н)	Ширина (В)	Глибина (L)	Маса, кг
150	150	120	3,8
200	200	120	4,6
250	250	120	5,5
400	400	120	7,6
500	500	120	9,2
800	800	120	16
1000	1000	120	22
