Проектирование систем оповещения о пожаре и управления эвакуацией людей

Система оповещения о пожаре и управления эвакуацией людей (СОиУЭ)

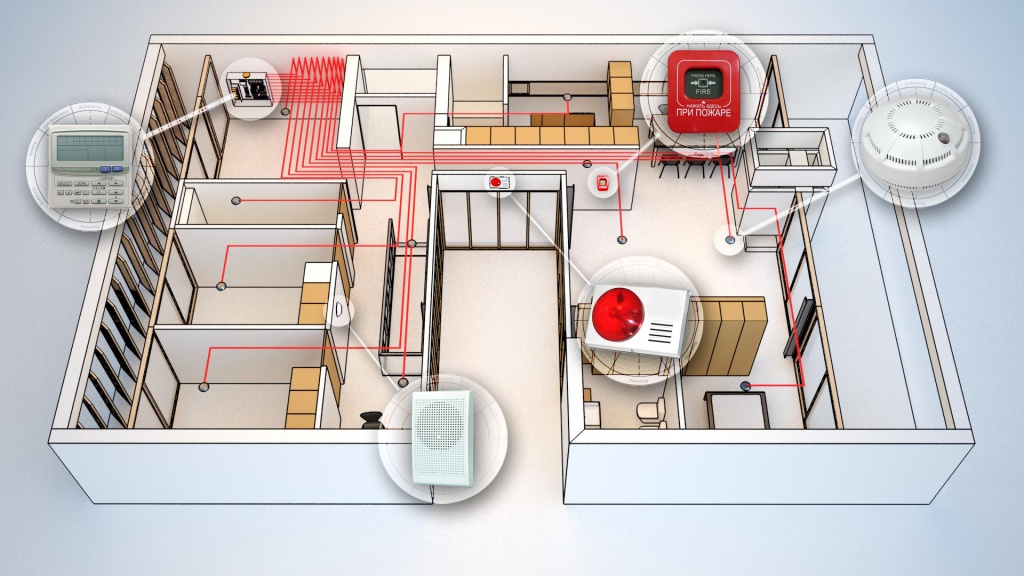

Системы противопожарной защиты схема подключенияНаша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем противопожарной защиты любого уровня сложности, подбор оборудования для противопожарных систем в соответствии с техническим заданием и пожеланиями заказчика, а также монтаж «под ключ» и проведение пуско-наладочных работ.

Проектировать оповещение о пожаре необходимо совместно с автоматической системой пожарной сигнализации и автоматической системой пожаротушения.

Первое на что необходимо обратить внимание это:

- места нахождения рабочих мест персонала;
- дальность расположения их от выходов из здания;
- длину путей эвакуации;
- наличие шума;
- загроможденность путей эвакуации.

Проектирование СОиУЭ начинается со стадии «Проект». На этой стадии проектант составляет структурную схему и описывает все технические решения в пояснительной записке. Более детальная разработка проекта выполняется на стадиях проектирования РП – рабочий проект и/или РД -  рабочая документация.

Проектирование выполняется до начала строительства зданий и сооружений и проходит стадию согласования в том числе с органами Государственного пожарного надзора.

Рассмотрим подробнее систему СОиУЭ.

СОиУЭ – это комплекс технических средств, с помощью которого обеспечивается, соответственно разработанных планов эвакуации, передача сигналов оповещения одновременно на всем защищаемом объекте или последовательно по отдельным его частям, о возникновении пожара с целью создания условий для своевременной эвакуации людей из зданий.

Эвакуация людей во время пожара – это вынужденный процесс движения людей из зоны, где возможно воздействие на них опасных факторов пожара.

Путь эвакуации – это путь, что ведет к эвакуационному выходу. Эвакуационный выход – выход из здания (сооружения) непосредственно наружу.

Эвакуация людей во время пожара возникает неожиданно, начинается всеми людьми одновременно и осуществляется в одном направлении -  к выходу из помещения или здания. Это приводит к скоплению людей перед дверными проемами, в проходах, на лестничных клетках и в других узких местах. Кроме того, в условиях пожара действуют опасные факторы пожара – задымление, повышенная температура, токсичность продуктов горения, которые усложняют условия эвакуации. Основным критерием безопасности в случае вынужденной эвакуации есть время. Безопасность (то есть кратковременность) процесса эвакуации обеспечивается созданием путей эвакуации соответствующей длинны, необходимым количеством эвакуационных выходов (не менее двух), их оптимальной шириной, а также соответствующим конструктивно-планировочным исполнением путей эвакуации и эвакуационных выходов.

Не допускается:

- делать на путях эвакуации пороги, выступы, турникеты, подъемные двери и другие устройства, препятствующие свободной эвакуации людей;
- загромождать пути эвакуации мебелью, оборудованием, готовой продукцией, различными материалами.

Пути эвакуации, которые не имеют естественного освещения, должны постоянно освещаться электрическим светом, при наличии людей.

По степени автоматизации СОиУЭ делятся на автоматические и автоматизированные.

Автоматическая СОиУЭ включается при срабатывании не менее двух пожарных извещателей автоматической системы пожарной сигнализации. Автоматизированная система СОиУЭ включается дежурным персоналом после срабатывания системы пожарной сигнализации.

Система оповещения и управления эвакуацией состоит из оборудования контроля и управления, оповещателей или громкоговорителей, световых указателей «Выход», световых указателей путей эвакуации.

Система оповещения о пожаре должна выполнять:

- подачу звуковых и/или световых сигналов во все помещения здания, где находится персонал;
-трансляцию речевых сообщений о необходимости эвакуации, пути эвакуации и других действий, направленных на обеспечение безопасности людей.

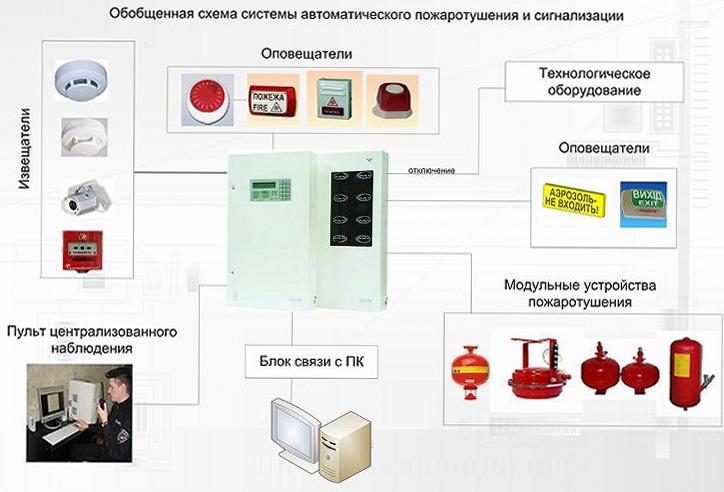

Система оповещения и управления эвакуацией людей схема

Система управления эвакуацией людей должна выполнять:

- включение эвакуационного освещения и световых указателей направления эвакуации;
- передачу по системе  оповещения о пожаре  специально разработанных текстов, направленных на предупреждение паники и других явлений, осложняющих процесс эвакуации (скопление людей в проходах и др.);
- для типов оповещения СО4 и СО5  двухстороннюю связь между помещением пожарного поста и зонами оповещения;
- разблокирование дверей эвакуационных выходов.

Для обеспечения эвакуации людей из помещений здания для проведения пожарно-спасательных работ необходимо включать приточно-вытяжную противодымовую вентиляцию для удаления дыма при пожаре и систему подпора воздуха в лифтовые шахты, эвакуационные лестничные клетки, тамбур-шлюзы. Это обеспечит приток воздуха и уменьшит задымленность на путях выхода из здания.

По способу оповещения СО делятся на световые, звуковые, речевые и комбинированные.

Система оповещения с использованием световой (визуальной) сигнализации состоит из световых оповещателей, в том числе мигающих, световых указателей «Выход», световых указателей направления движения.

Система оповещения с использованием звуковой сигнализации состоит из звуковых пожарных оповещателей, которые генерируют звуковые сигналы предупреждения о пожаре при подаче на них сигнала управления от пожарной сигнализации.
Система оповещения с использованием речевого оповещения состоит из оборудования управления и индикации и громкоговорителей. Трансляция речевого сообщения выполняется ручным или автоматическим пуском оборудования. Режим трансляции музыкальных программ и объявлений должен автоматически отключатся при поступлении пожарной тревоги.
В помещениях, где уровень постоянного шума составляет более 105 ДБ необходимо использовать световые оповещатели.
Количество оповещателей, их размещение и мощность должны обеспечивать необходимую слышимость во всех местах постоянного или временного пребывания людей.

Оповещатели должны подключаться в сеть без разъемов и не иметь регуляторов громкости.Сигналы оповещения о пожаре должны отличаться от сигналов другого назначения.

Общий уровень звукового давления, полученный в результате сложения шумов окружающей среды с акустическими сигналами от всех работающих оповещателей или громкоговорителей не должен превышать 120 ДБ в любой точке зоны оповещения.
Если в одном помещении зоны оповещения используется два или более звуковых оповещателя, их сигналы должны быть синхронными.

При расчете уровня звукового давления оповещателей и громкоговорителей необходимо учитывать, что резкое увеличение уровня звукового давления больше чем на 30 ДБ по сравнению с уровнем постоянного шума окружающей среды может привести к неожиданному и опасному испугу людей.

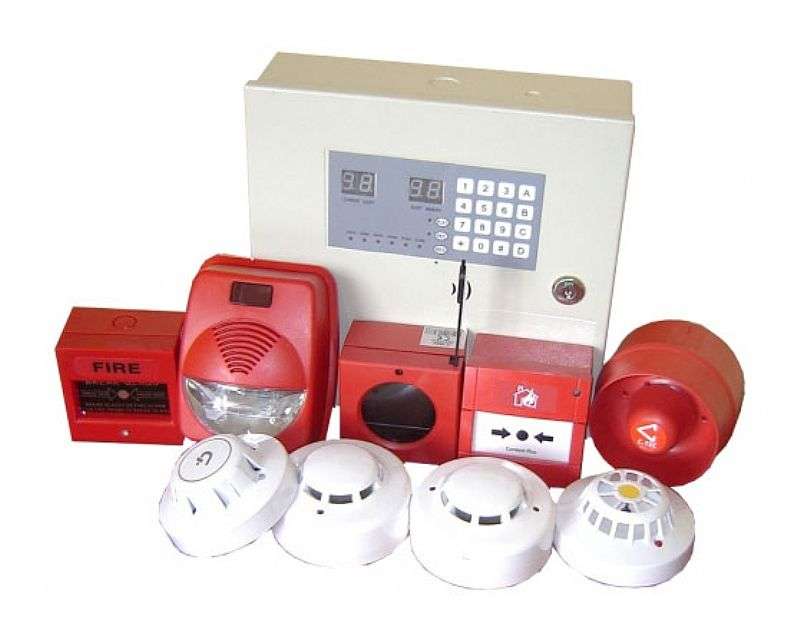

Пожарные сигнализации фото

Оповещатели и громкоговорители, предназначенные для установки снаружи зданий (температура, влажность, пыль), в агрессивных и опасных средах должны иметь соответствующую степень защиты наружных оболочек. Если оповещатели могут быть повреждены, их необходимо защитить от механических повреждений.

Оповещатели и громкоговорители могут быть установлены на стенах, колонах, допускается их установка на потолках. Монтаж оповещателей выполняется согласно проектной документации и паспортов и инструкций предприятий-изготовителей.

Зона оповещения – это определенная на плане часть защищаемых помещений. Определение зоны оповещения ведется по следующим показателям:

- особенностью пожарной опасности и архитектурно-планировочными решениями здания;
- возможными путями распространения опасных факторов пожара;
- условиями и путями эвакуации людей.

Границы зон оповещения должны совпадать с наружными стенами зданий, границами противопожарных отсеков, междуэтажными перекрытиями и другими строительными конструкциями.

Если отдельная зона оповещения обеспечивается несколькими линиями оповещения, все оповещатели в этой зоне должны управляться одновременно.

Оборудование электропитания СОиУЭ должно отвечать требованиям ДСТУ ЕN 54-4. После аварийного отключения основного источника питания его резервный источник должен обеспечить работоспособность системы в дежурном режиме в течении 24 часов, а в режиме пожарной тревоги – 15 мин., но не меньше расчетного времени эвакуации.

Для соединения оповещателей необходимо использовать кабельные линии, которые обеспечивают функционирование системы в условиях пожара.

Систему СОиУЭ делят на 5 типов СО1- СО5. Выбор типов СО для зданий и помещений разного назначений можно выполнить руководствуясь приложением Г к ДБН В.2.5-56:2014.

Для СО1 необходимо запроектировать звуковой сигнал оповещения и последовательность оповещения – всех одновременно.

Для СО2 необходимо запроектировать звуковой сигнал оповещения, предусмотреть световые указатели «Выход», очередность оповещения – всех одновременно.

Для СО3 проектируется речевой способ оповещения, где ведется запись и передача специальных текстов, световые указатели «Выход», последовательность оповещения – сначала обслуживающий персонал, а потом все другие по специально разработанной очередности.

Для СО4 проектируется речевой способ оповещения, световые указатели «Выход», световые указатели направления  движения, связь зоны оповещения с диспетчерской (пожарный пост), очередность оповещения – сначала обслуживающий персонал, а потом все другие  по специально разработанной очередности.

Для СО5 проектируется речевой способ оповещения о пожаре, световые указатели «Выход», световые указатели направления  движения, световые указатели направления движения с включением отдельно для каждой зоны, связь зоны оповещения с диспетчерской (пожарный пост), последовательность оповещения – сначала обслуживающий персонал, а потом все другие по специально разработанной очередности, полная автоматизация управления СО и возможность разных вариантов организации эвакуации из каждой зоны оповещения.

Система СОиУЭ работает следующим образом: в защищаемой зоне произошел пожар, сработали 2 и более пожарных извещателя, от них на приемно-контрольный прибор пожарной сигнализации пришел сигнал о пожаре. Прибор формирует импульс на включение системы оповещения, которая в свою очередь включает оповещение по выбранному типу СО, определяет последовательность оповещения, включает световые указатели направления эвакуации и эвакуационное освещение. Прибор также подает сигнал о включении системы дымоудаления, подпора воздуха и о разблокировке дверей на путях эвакуации, если они закрыты системой контроля доступа.

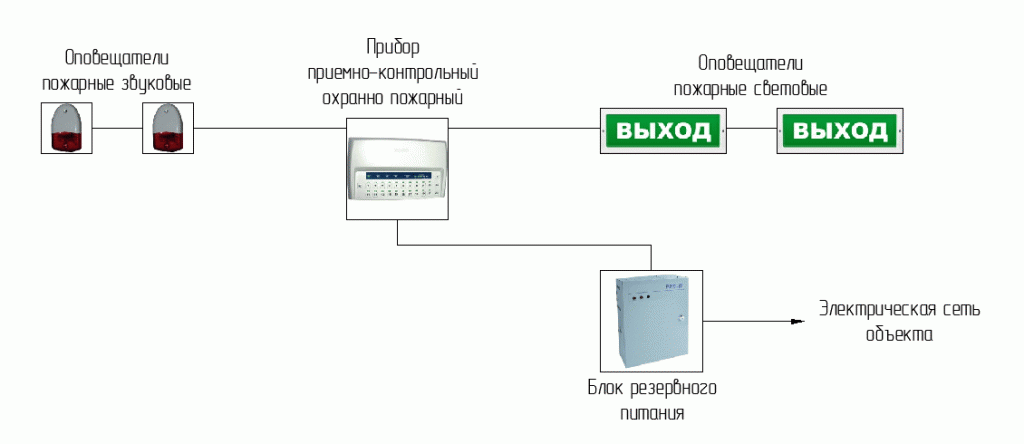

Система оповещения и управления эвакуацией людей схема

Аварийное освещение эвакуации предназначено для того, чтобы:

- дать возможность людям покинуть опасные зоны;
- создать необходимые условия видеть и ориентироваться на путях эвакуации;
- обеспечить легкий поиск способов безопасности  и пожаротушения, в первую очередь пожарным подразделениям.

Аварийное освещение эвакуации устанавливается стационарно, имеет ударостойкий корпус и освещает зону пола.

При отключении основного источника электроснабжения освещение эвакуации должно работать от резервного источника электроснабжения не менее 60 мин.

Аварийное освещение эвакуации устанавливается в защищаемых помещениях, в проходах, коридорах, на лестничных клетках. Световые указатели «Выход» устанавливаются на путях эвакуации не реже чем через каждые 10 м.

Система СОиУЭ не должна:

- попадать под неблагоприятное влияние других систем, независимо от того, объединены они с ней, или нет;
- выходить из строя(частично или полностью) из-за влияния на нее огня, до того, как он был выявлен.

Система СОиУЭ должна быть надежна. Систему считают надежной, когда она выполняет свои прямые функции без ошибок или ложных сигналов.

Система оповещения о пожаре и управления эвакуацией должна быть работоспособна не только в случае пожара, но и во время и после воздействия факторов, которые обычно встречаются на практике, такие как коррозия, вибрация, прямой удар, электромагнитные поля.

Управление СОиУЭ следует выполнять из помещения пожарного поста(диспетчерской) с круглосуточным пребыванием обслуживающего персонала. Обслуживание системы должна выполнять организация, имеющая лицензию на такой вид деятельности.

Преимущества СОиУЭ:

- малое энергопотребление в дежурном режиме;
- не наносит вреда человеку и окружающей среде;
- возможность многократного использования;
- спасает человеческие жизни;
- простота обслуживания системы;
- быстродействие оповещателей и громкоговорителей;
- совместимость с автоматическими системами пожарной сигнализации и пожаротушения;
- наличие связи зон оповещения с диспетчерской(СО4, СО5).

Недостатки СОиУЭ:

- большое энергопотребление в режиме «Пожар»;
- большая стоимость оповещателей и громкоговорителей при использовании их во взрывоопасных средах и при наружной установке.

Система оповещения о пожаре и управления эвакуацией людей работает на протяжении времени, необходимого для осуществления эвакуации людей из помещения.

Необходимо проводить профилактические работы по поддержанию системы оповещения о пожаре и управления эвакуацией в работоспособном состоянии.
