Проектирование систем противопожарной безопасности

Системы противопожарной защиты

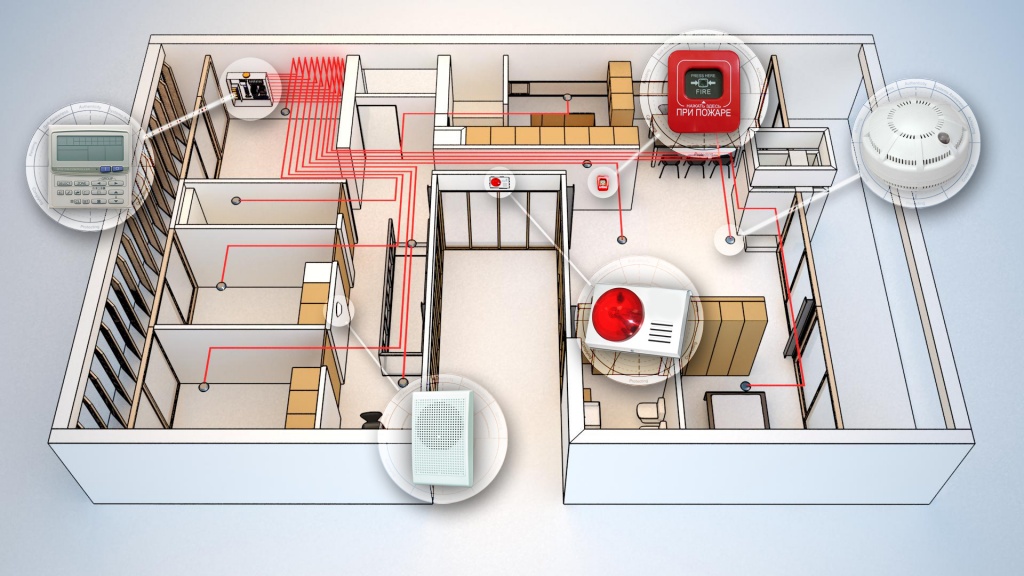

Системы противопожарной защиты схема подключенияНаша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем противопожарной защиты любого уровня сложности, подбор оборудования для противопожарных систем в соответствии с техническим заданием и пожеланиями заказчика, а также монтаж «под ключ» и проведение пуско-наладочных работ.

Системы противопожарной защиты (далее – СПЗ) предназначены для предотвращения возникновения пожаров на объектах, оповещения и эвакуации людей в случае возникновения пожаров и других чрезвычайных ситуаций, контроля над работой этих систем. К таким системам относятся:

− системы пожарной сигнализации;

− системы оповещения о пожаре и управления эвакуацией людей;

− автоматические системы пожаротушения;

− автономные системы пожаротушения локального применения;

− системы противодымной защиты;

− системы молниезащиты;

− огнезащитная обработка;

− системы централизованного пожарного наблюдения;

− диспетчеризации.

Системы противопожарной безопасности схема подключенияПроектирование СПЗ – это обязательный этап во время строительства, реконструкции, технического переоснащения, капитального ремонта, изменения категории помещений и домов по взрывоопасности и пожарной опасности. Согласно законодательству проектированием этих систем имеют право заниматься субъекты хозяйственной деятельности, получившие соответствующую лицензию от Государственной службы Украины по чрезвычайным ситуациям (далее – лицензиат).

Проектирование СПЗ осуществляется согласно с нормативно-правовыми актами и нормативно-технической документацией, которые определены Лицензионными условиями.

Первым этапом проектирования является разработка технического задания на проектирование. На этом этапе берётся во внимание степень риска от хозяйственной деятельности в сфере техногенной и пожарной безопасности, которая определяется Постановлением Кабинета Министров Украины от 29.02.2012 № 306. Определение степени риска прямо связано с лицензией, так как существует несколько типов лицензий и не каждый лицензиат, к примеру, имеет право на проектирование СПЗ для объектов с высокой степенью риска. Далее определяются виды противопожарных систем, которые необходимо смонтировать на объекте. Наиболее часто руководствуются ДБН В.2.5.56:2014. Действие этого документа распространяется на большинство объектов, за исключением тех, для которых разработаны специальные нормы пожарной и техногенной безопасности.

Проектирование системы пожарной сигнализации.

Система пожарной сигнализации (далее – СПС) предназначена для выявления пожаров на ранних стадиях возникновения, управления системами оповещения и эвакуации, передачи сигналов пожарно-спасательным службам, передачи сигналов для управления другими системами СПЗ и оборудованием на объектах. СПС состоит из следующих компонентов:

  • прибор приёмно-контрольный пожарный (далее – ППКП);

  • пожарные извещатели;

  • пожарные оповещатели.

ППКП предназначен для приёма и обработки сигналов от пожарных извещателей. В зависимости от характера обработанных данных и запрограммированных алгоритмов работы ППКП выдаёт сигнал пожар (или предпожар), передаёт сигналы для других систем СПЗ и органам наблюдения за СПС. Также возможна передача сигнала "пожар" другому оборудованию на объекте. Питание ППКП осуществляется от встроенного блока питания 12 В или 24 В. В случае пропажи сетевого питания 220 В работа осуществляется в аккумулятора. Ёмкость АКБ измеряется в ампер-часах и зависит от модификации ППКП, а также количества пожарных извещателей и оповещателей. Подбор резервного питания осуществляется специальными расчётами. Таблица расчётов должна присутствовать в пояснительной записке. В большинстве случаев хватает ёмкости АКБ, поставляемой в комплекте предприятием-изготовителем. Если расчёты показывают, что "стандартного" питания недостаточно для работы СПС, тогда дополнительно подключаются блоки питания с резервными АКБ.

На сегодняшний день согласно нормативным документам приёмно-контрольные приборы для системы пожарной сигнализации должны иметь соответствующий сертификат и предназначены для работы только с пожарными извещателями.

Пожарные извещатели. При проектировании СПС выбор извещателей зависит от доминирующих факторов в случае возникновения пожаров.

Пожарная сигнализация фотоИзвещатели бывают:

  • тепловые;

  • дымовые;

  • ручные;

  • извещатели пламени;
  • комбинированные.

В учёт берётся место установки и среда работы извещателя, вероятность возникновения ложных срабатываний.

Системы пожарной сигнализации бывают двух типов: адресные и безадресные. В адресных – каждый компонент имеет свой уникальный адрес в системе и при возникновении факторов пожара на дисплее ППКП указывается точное расположение извещателя. В безадресных же системах указывается тревога в пожарном шлейфе в целом, а не конкретный извещатель.

ППКП выводит сообщения с помощью системы светодиодной индикации либо на жидко-кристаллический дисплей.

Стоит заметить, что адресные системы ПС значительно дороже своих безадресных аналогов, поэтому проектируются только в том случае, если этого требуют нормативные документы.

После разработки технического задания проектная организация разрабатывает раздел проекта Систем Противопожарной Защиты – "Системы Пожарной Сигнализации". Это раздел содержит пояснительную записку, объёмно-планировочные чертежи, спецификацию оборудования и копии сертификатов на запроектированное оборудование. На чертежах указывается место размещения ППКП, пожарных извещателей и оповещателей, системы кабельных соединений.

проектирование систем противопожарной защиты

Система оповещения о пожаре и управление эвакуацией людей (далее – СО) предназначена для оповещения людей о возникновении пожара и обеспечения быстрой эвакуации людей из помещений.

Системы оповещения разделяются на пять типов. Выбор типа системы регламентируется нормативными документами. Первый и второй типы самые простые и включают в себя только звуковые (тональный сигнал, сирена, звонок и т.п.) и световые сигналы ("Выход", "Пожар", направление движения). В третьем, четвёртом и пятом типах кроме световых сигналов также используется речевое оповещение. Следует также помнить, что при использовании СО-4 и СО-5 система пожарной сигнализации должна быть с адресными компонентами, так как эти системы проектируются для больших объектов со значительным числом одновременного пребывания людей на объекте, где кроме поэтапного оповещения могут использоваться разные варианты организации путей эвакуации.

При проектировании систем с использованием громкоговиретелей также обязательно учитывается уровень шума в помещении. Поэтому мощность системы определяется в зависимости от типов помещений и количества устанавливаемых громкоговорителей.

Проект СО является отдельным разделом в проектной документации систем противопожарной защиты.

противопожарная защита

Система передачи тревожных сообщений (далее – СПТС) предназначена для круглосуточно наблюдения за системами противопожарной защиты. Передача сообщений осуществляется единым протоколом по линиям связи на пульт Центра приёма тревожных сообщений (далее – ЦПТС). Передача данных может осуществляться по телефонной линии, интернету или по каналам GSM.

Проектируется СПТС, как правило, одновременно с системой пожарной сигнализации. Предприятия-изготовители для своего оборудования разрабатывают и системы приёма сообщений ППКП (пультовое оборудование и программное обеспечение). Поэтому рекомендуется установить ППКП, сообщения от которого сможет принять и расшифровать пультовое оборудование ЦПТС, которое установлено в диспетчерском пункте.

Автоматические системы пожаротушения (далее – АСПТ) предназначены для локализации или тушения пожара. АСПТ делятся за конструктивным исполнением, характером влияния на очаг возгорания или способом тушения, за способом пуска.

Выбор АСПТ зависит от факторов возможного пожара, влияния огнетушащего вещества на людей и окружающую среду.

Водяное (пенное) пожаротушение.

Огнетушащее вещество вода (пена). Установка водяного (пенного) пожаротушения состоит из:

  • станции пожаротушения;

  • системы трубопроводов;

  • запорно-регулирующей арматуры;

  • ёмкости для хранения воды (пенообразователя);

  • спринклеров или дренчеров.

Спринклерная система

Спринклерная система.

спринклер фотоСпринклер – это ороситель закрытого типа. Отверстие спринклера закрыто термочувсвительной колбой. Колба заполнена специальной жидкостью, которая при достижении определённой температуры расширяется и разрушая колбу выпускает воду. Температура срабатывание бывает 57, 68, 72, 74, 79, 93, 101, 138, 141, 182, 204, 343 0С. Температура срабатывания определяется цветом жидкости в колбе. Сприклеры могут быть оборудованы и замком, который открывается при достижении расчётной температуры.

Насосная установка состоит из двух насосов (основного и резервного) и устанавливается в помещении станции пожаротушения. Дополнительно устанавливаются жокей-насосы для поддержания постоянного давления в системе.

Система может быть водозаполненой или сухотрубной. При работе такой системы огентушащее вещество подаётся только в зоне пожара, а не по всей площади помещения. Недостатком такой системы является то, срабатывание зависит только от состояния колбы или замка. Необходимое время нагрева в среднем составляет три секунды. В виду того, что подача огнетушащего вещества в зону очага пожара в такой АСПГ осуществляется после разрушения колбы или замка, такие системы не оборудуются ручным пуском.

Спринклерная система схема размещения

Дренчерная система.

Отличие этой системы от спринклерной в том, что оросители не имеют замка или саморазрушающейся колбы. Это оросители открытого типа, поэтому водой заполняются только питательные трубопроводы. Иногда проектируются и водозаполненые системы. В таких системах дренчеры устанавливаются розетками вверх. Как и в сприклерной системе, подачу воду осуществляет насосная станция.

Запуск системы производиться как автоматически от системы пожарной сигнализации так и в ручную.

Эти системы проектируются для тушения пожаров во взрывоопасных помещениях, открытых установок и формирования водяных завес, орошения вертикальных поверхностей.

дренчерная система фото

Аэрозольное пожаротушение.

В таких системах огнетушащим веществом является сжиженный или сжатый газ. Запуск осуществляется как в автоматическом режиме при срабатывании пожарных датчиков, так и в ручном. Перед запуском система включает оповещатели "Аэрозоль. Выходи" и "Аэрозоль. Не входить".

Такая система состоит из:

  • ёмкостей, в которых хранится газ

  • системы трубопроводов

  • прибора управления.

Аэрозольное пожаротушение схема

Модульная система пожаротушения фотоСистемы могут быть централизованные и модульные. В модульных системах подача газа происходит после разрушения колбы так же как и в спринклерах. Существенным недостатком такой системы является то, что тушение должно производится при закрытых дверях в помещение.

Порошковое пожаротушение фотоПорошковое пожаротушение.

В качестве огнетушащего вещества используется порошок. Такие установки используются при локализации или ликвидации пожаров на электроустановках или классов А, В, С. Не применяются при тушении веществ и материалов внутри объёмов которых может продолжаться тление либо горение без доступа воздуха.

Проект системы автоматического пожаротушение является отдельным разделом. В пояснительной записке должны быть представлены расчёты системы. На чертежах указано размещение всех компонентов системы с указанием типов и размеров. Спецификация и копии сертификатов.
