Проектирование вентиляции помещений для курения

Вентиляция в помещениях для курения

Наша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем вентиляции любого уровня сложности, подбор оптимального оборудования для систем промышленной вентиляции в соответствии с техническим заданием и пожеланиями заказчика, а также монтаж «под ключ» и пуско-наладочные работы.

Комнаты для курения – это те помещения, в которых выделяется несколько видов вредных веществ, основным из которых является табачный дым.

Он представляет собой сложную смесь нескольких видов газообразных веществ, микрочастиц и капель. Попадает он в помещение из двух источников: из тлеющего конца табачного изделия (побочная струя) и из легких курильщика (основная струя). Также некоторые компоненты табачного дыма содержаться в наружном воздухе и попадают туда из транспортных выхлопов, отходов промышленности. Но такое вещество как никотин выделяется в процессе сгорания табака. Поскольку это канцерогенное вещество, которое негативно влияет на организм человека, нужно принимать меры, для того чтобы его концентрация в воздухе помещения не превышала предельно допустимую концентрацию. В связи с этим нужно исполнять ряд мер, таких как:

Локализировать выделения дыма, не позволяя ему распространятся в другие помещения, или даже в другие его части;
Удалять дымовые газы в максимально краткие сроки;
При использовании системы вентиляции с рекуперацией тепла – не допускать распространения вредных веществ из удаляемого воздуха в приточный.

В составе табачного дыма есть вещества насколько малы, что могут находить в помещении очень долго в подвешенном состоянии, что говорит о потребности в хорошей системе вентиляции. При этом существует три класса приемлемости качества воздуха, в зависимости от концентрации взвешенных твердых веществ, которые есть в составе табачного дыма.

Табл.1 Классы приемлемости качества воздуха

Класс

Определение

Концентрация взвешенных твердых веществ табачного дыма, мкг/м3

1

Высокая приемлемость

100

2

Средняя приемлемость

400

3

Низкая приемлемость

700

При этом показатели концентрации, которые меньше 100 мкг/м3 – устраивают 80% некурящих, при 400 мкг/м3 – запах табачного дыма некурящими хорошо ощущается, свыше 700 мкг/м3 – наблюдается раздражение слизистых оболочек глаз и дыхательных путей некурящими. Все эти данные говорят о том, что чистоту воздуха в зоне для некурящих нужно поддерживать на уровне 100 мкг/м3 взвешенных веществ табачного дыма.

Важным фактором при проектировании системы вентиляции для таких помещений является интенсивность выделения вредностей, которые стоит держать под контролем. В данном случае, интенсивность измеряется количеством сигарет, выкуриваемых за час и величиной содержания в них никотина.
Концентрация никотина в воздухе помещения может быть вычислено по формуле:

Формула расчета концентрации никотина в воздухе.jpg

Где cник – концентрация никотина, мг/м3;
p – количество курящих, %;
n – количество сигарет, которые выкуриваются в час;
g - среднее содержание никотина в сигарете (обычно концентрация 1-2,5 мг в одной сигарете);
A – площадь помещения, которая приходится на одного человека;
qv- расход воздуха,л/(м2∙с).

Рассмотрим зависимость между концентрацией никотина и расходом воздуха для двух зон (стоящих и сидящих посетителей кафе).

Рис.1 Зависимость между концентрацией никотина и расходом воздуха

Зависимость между концентрацией никотина и расходом воздуха схема

Система вентиляции в помещениях для курения должна поддерживать необходимый уровень чистоты воздуха, температуры и подвижности. Поскольку зачастую принцип работы системы вентиляции заключается в том, что чистый воздух попадая в помещение перемешивается с загрязненным, разбавляя концентрацию вредных веществ и уже нагреваясь попадает в рабочую зону помещения. Но такой вид системы вентиляции не подходит для помещений, где главной вредностью является табачный дым. Поэтому существует несколько альтернатив, которые разумно будет применить в данном случае.

Самым распространенным вариантом является вытесняющая вентиляция. Ее принцип заключается в том, что приточный воздух подается с меньшей температурой, чем температура воздуха внутри помещения, при этом приточные решетки находятся в нижней зоне помещения. Таким образом из-за физических свойств холодный воздух нагреваясь подымается вверх, дымовые газы имеют температуру выше температуры воздуха в помещении, поэтому тоже подымаются вверх. Тем самым, приточный воздух удаляет загрязненный воздух и удаляется через решетки, или отверстия, находящиеся в верхней зоне. В данном случае при одинаковой кратности воздухообмена обычной системы вентиляции и вытесняющей, последняя обеспечивает более высокое качество воздуха.

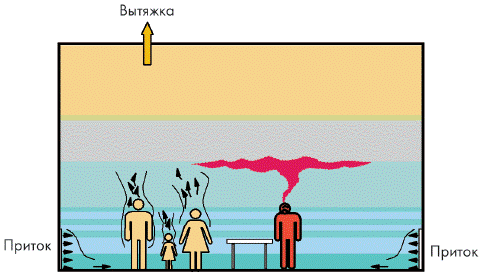

Рис. 2 Пример работы вытесняющей вентиляции

Пример работы вытесняющей вентиляции

В том случае, если внутри одного помещения находятся одновременно две зоны, для курящих и некурящих, следует зонировать помещение. В этом случае действует несколько основных принципов:

  • Приточный свежий воздух должен подаваться в зону для некурящих;
  • Соответственно отработанный воздух удаляется из зоны для курящих;
  • В зоне для курящих могут использоваться приборы для дополнительного охлаждения воздуха;
  • Удаляемый воздух, загрязненный дымовыми газами не должен попадать в другие системы вентиляции, будь то приточные или вытяжные системы.

Рис.3 Пример зонирования помещения на зоны курящих и некурящих

Пример зонирования помещения на зоны курящих и некурящих схема

Как преграды для перетекания воздуха из одной зоны помещения в другую могут быть использованы стены, перегородки, а так же воздушные завесы.

Используются два типа воздушных завес:

  • С подачей воздуха из помещения (рециркуляция);
  • С забором свежего воздуха (как часть приточной системы).
  • Некоторые принципы, на которые стоит обращать внимание при проектировании воздушных завес:
  • Скорость воздуха на выходе не должна превышать 0,7 м/с;
  • Ширина проема, в котором установлена завеса должна быть как можно меньше, для увеличения ее эффективности;
  • Воздух, который нагнетается такой системой обязательно должен удаляться через зону для курящих;
  • В некоторых случаях воздушные системы оборудуются очистителями воздуха.

Рис.4 Зонирования помещения с помощью воздушных завес

Зонирования помещения с помощью воздушных завес

В любом случае, работа системы вентиляции должна быть построена на таких основных принципах:

  • В помещениях для курения должно быть небольшое разряжение для того, чтобы воздух с комнат для курящих не попадал в помещения для некурящих;
  • Удаляемый воздух должен выбрасываться на определенном расстоянии от заборных приточных решеток. Расстояние зависит от качества загрязненного воздуха, силе и направлению ветра и т.д.;
  • Если использованный воздух после очистки попадает в рециркуляционнный воздух, то он должен быть использован только для курительных помещений, и ни для каких либо других;
  • Вытяжка загрязненного воздуха из курительных комнат должна быть организована через отдельные вытяжные каналы, не совмещенные ни с какими системами, в случае с рекуперацией тепла – система должна быть организована так, чтобы не допускать перетекания воздушных масс.

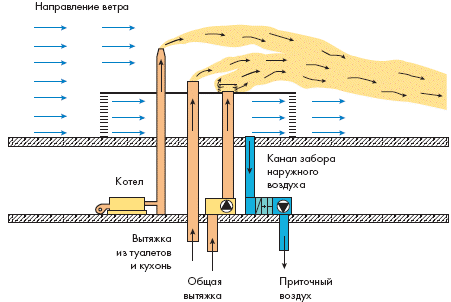

Рис.5 Организация выброса отработанного воздуха и забора приточного в зависимости от климатических особенностей местности

Организация выброса отработанного воздуха и забора приточного в зависимости от климатических особенностей местности схема

Для того, чтобы снизить концентрацию табачного дыма в воздухе используют очистители воздуха, которые не заменяют систему вентиляции, но позволяют уменьшить кратность воздухообмена, и часто используются в барах, кафе, ресторанах.
Устанавливают их непосредственно около источника загрязнения.

Рис.6 Пример локальной потолочной очистки воздуха

Пример локальной потолочной очистки воздуха схема

Подробнее о вентиляции в зонах для курения можно прочитать в ДБН В.2.5-67:2013«Отопление, вентиляция и кондиционирование», а также в книге «Зоны для курения. Проектирование системы вентиляции» М. М. Бродача, А. Л. Наумова, 2013 г.

Подведя итог, стоит сказать, что помещения для курения из-за выделяемой вредности требуют особого внимания при проектировании, отвечая всем нормам и правилам. Вентиляцией в этих помещениях не стоит пренебрегать, поскольку от ее работы напрямую зависит здоровье не только курящих, а и некурящих людей, которые находятся в этом или смежном помещении.
