Проектирование систем вентиляции административно-бытовых зданий

Проектирование вентиляции административно-бытовых зданий

Наша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем вентиляции любого уровня сложности, подбор оптимального оборудования для вентиляционных систем в соответствии с техническим заданием и пожеланиями клиента, а также монтаж «под ключ» и пуско-наладочные работы с дальнейшим обслуживанием.

Согласно действующих строительных норм «административным» называют здание высотой до 55 метров (18-20 этажей), которые подразделяются на:
1. Административные здания государственного и территориального управления, отраслевого министерства или ведомства, управленческого учреждения по назначению, офис или офисный центр.
2. Здание (помещения) управления, конструкторских бюро и научно-исследовательских институтов.
3. Здания или помещения информационно-технического назначения (библиотеки, читальные залы, хранилища аудио- и видеоинформации, архивы, дата-центры).
4. Кабинеты охраны труда.
5. Помещения общественных организаций (профсоюзных, молодежных, партийных, народного контроля и прочих).
6. Помещения для учебных занятий.
7. Бытовые здания и помещения предназначаются для размещения в них помещений социального или санитарно-бытового обслуживания, здравоохранения, общественного питания, торговли, службы быта, культуры.
8. Санитарно-бытовые помещения – это гардеробные, душевые, умывальные, уборные, курительные, места для размещения полудушей, устройств питьевого водоснабжения, помещения для обогрева или охлаждения, обработки, хранения и выдачи спецодежды, феновые для сушки волос.
9. Помещения здравоохранения включают: медпункты, фельдшерские и врачебные здравпункты, помещения для личной гигиены женщин, парильные или сауны, помещения для приема ингаляторов, ручных и ножных ванн, фотарий, кабинет психологической разгрузки, фитопункты. По отдельному заданию на проектирование могут быть предусмотрены поликлиники (амбулатории), больницы, санатории-профилактории, станции скорой и неотложной помощи и другие службы медико-санитарной части, а также спортивно-оздоровительные здания и сооружения.
10. Помещения предприятий общественного питания.
11. Помещения предприятий торговли и службы быта.
12. Помещения культурного обслуживания (театры, дома культуры, инновационные залы конференц-системы, выставочные залы и прочее).

Административное здание Соломенской РГА общий вид

Рис.1. Административное здание Соломенской РГА, г. Киев, проспект Воздухофлотский.

В административных зданиях выделяют по назначению четыре группы помещений:
1. Рабочие помещения – это помещения основных отделов предприятия, кабинеты руководства, лаборатории, проектные мастерские, помещения функциональных отделов бухгалтерии, труда, заработной платы, кадров и прочих.
2. Вспомогательные помещения – это конференц-залы, библиотеки, архив, экспедиции, помещения для копировально-множительной техники, серверная, вычислительный центр и прочее.
3. Обслуживающие помещения – это вестибюль, гардероб, помещения общественного питания, медицинский пункт, санитарные узлы, мастерские по ремонту мебели и оборудования, макетные мастерские, склады инвентаря и прочее.
4. Технические помещения – это помещение рамки отопления, вентиляционные камеры, машинные отделения лифтов, мусоросборники, гаражи и прочее.

Административные здания характеризуются высокой плотность работающего персонала на один квадратный метр общей площади и большим количеством посетителей. В административном здании одновременно может находиться до тысячи и более человек.

Общая схема размещения помещений административных зданий определяется требованиями целесообразного функционирования всех элементов и обеспечения полноценной связи между ними. Все наземные этажи отводят под основные рабочие и вспомогательные помещения. Часть вспомогательных и обслуживающих помещений (архивы, гардеробные, столовые, буфеты и др.) можно проектировать в цокольном этаже. В подвальных этажах основного корпуса и стилобатных пристроек могут быть размещены технические службы (бойлерные, насосные, вентиляционные камеры, гаражи-стоянки). Крупные обслуживающие помещения (конференц-залы и др.), согласно противопожарным требованиям, располагают в первых этажах стилобатной части.

Основные вредности, которые выделяются в в административно-бытовом здании – это тепло-, влаго- и газовыделения от человека, оборудования и материалов.

1. Естественная вентиляция в административно-бытовом здании.
В административных зданиях естественное поступление наружного воздуха осуществляется через открывающиеся окна.
Вытяжная вентиляция с естественным побуждением разрешена для административных зданий высотой до трех этажей и с максимальным количеством сотрудников до 300 чел.

Помещения конференц-залов, залов совещаний и больших аудиторий оборудуются системами вытяжной вентиляции с естественным побуждением.

Если в душевой или санузле будет более трех санитарных приборов, то в дополнение к системе с естественной вытяжкой, необходима механическая вытяжка с применением осевых или канальных вентиляторов.

2. Особенность механической вентиляции в административно-бытовом здании.
Расчетную температуру воздуха и кратность воздухообмена в помещениях административно-бытовых зданий в холодный и теплый период года необходимо принимать по техническому заданию Заказчика здания, в полном соответствии с требованиями строительных и санитарных норм. По техническому заданию Заказчика здания принимаются также решения о типе и характере кондиционирования и воздушного отопления помещений административно-бытового здания.

Согласно действующих строительных норм, системы общеобменной вентиляции с механическим побуждением для всех производственных и административно-бытовых помещений без естественного проветривания и без окон или с неоткрывающимися окнами по требованиям технологии производства, необходимо проектировать с двумя приточными и двумя вытяжными вентиляторами. Причем каждая вентиляционная система должна обеспечивать подачу и вытяжку воздуха в объеме 50% от общего расчетного воздухообмена для данных помещений. Данное требование увеличивает надежность и эффективность работы механической вентиляции. Позволяет производить ступенчатое регулирование необходимого расхода воздуха в зависимости от требований санитарных норм и обеспечивает работу вентиляционной системы даже при поломке одного из вентиляторов.

Системы приточной и вытяжной вентиляции, воздушного отопления и кондиционирования воздуха, которые обслуживающие помещения с производствами или процессами категорий А, Б и В, должны проектироваться отдельными на каждую группу помещений из указанных категорий. Причем на воздуховодах, которые проходят через несущие конструкции, необходимо монтировать огнезадерживающие клапана.

3. Приточная вентиляция в административно- бытовом здании.

Подачу приточного воздуха необходимо подавать в помещение, где постоянно или временно работают или находятся люди. Причем часть подаваемого воздуха разрешено подавать в смежные помещения или коридор.

Например, в помещение лаборатории следует подавать 90% объема воздуха, который удаляется местными вытяжными системами, а в коридор и холл — 10% объема воздуха. При этом в холле лабораторий необходимо обеспечить 20-кратный обмен воздуха.

Данная организация притока позволяет минимизировать площадь невентилируемых участков административно-бытового здания.
Подача приточного воздуха в помещения административно-бытового зданий осуществляется через воздухораспределители, которые размещены в верхней зоне помещения.

Каждый воздухораспределитель должен иметь устройство для регулирования расхода воздуха (клапан, дроссель, диафрагма, шибер) и устройство для изменения направления приточной струи (ламели, сопла, диффузоры).
Рекомендованная скорость выхода воздуха из воздухораспределителей составляет 3 м/с.
В помещениях, где постоянно находятся люди, следует дополнительно установить потолочные вентиляторы, которые увеличивают скорость передвижения воздуха в помещении до 0,3 - 0,5 м/с.

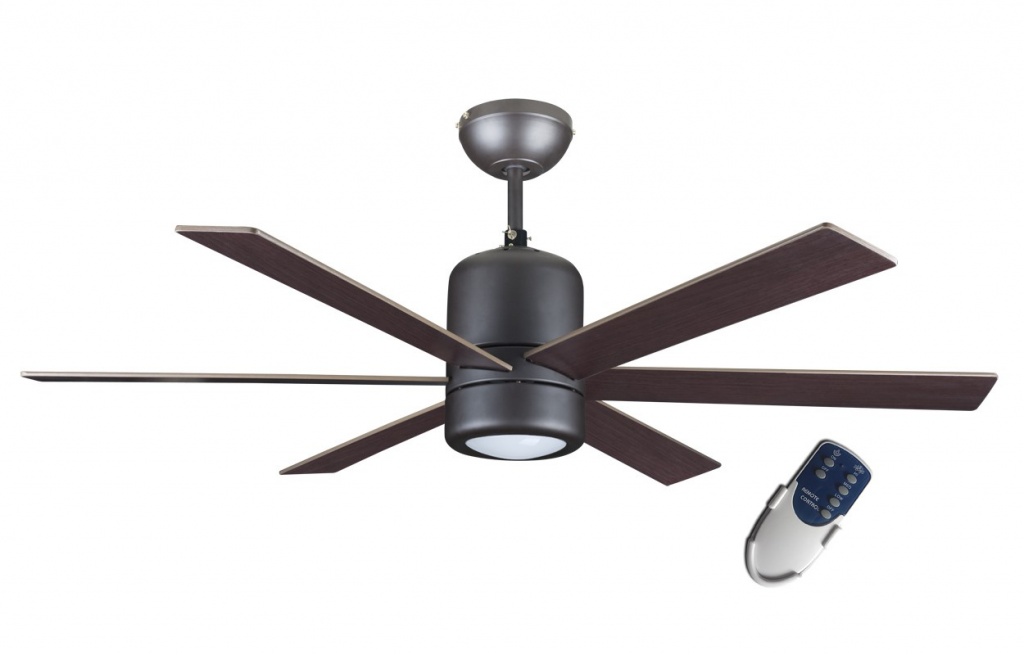

Потолочный вентилятор фото

Рис.2. Потолочный вентилятор.

Для помещений административно-бытового здания проектируется единая система приточной вентиляции с центральной вентиляционной установкой, которая по техническому заданию Заказчика здания дополнительно оснащается секциями фильтрации, рециркуляции, рекуперации, нагрева, охлаждения и увлажнения.



Центральная вентиляционная установка общий вид

Рис.3. Центральная вентиляционная установка.

Системы приточной вентиляции и кондиционирования воздуха для конференц-залов, предприятий общественного питания, лабораторий, кинотеатров и киноаппаратных должны быть самостоятельными.

Воздуховоды системы приточной вентиляции для административно-бытового здания следует проектировать с горизонтальными коллекторами, которые объединяют поэтажные воздуховоды с пяти этажей. При этом на каждом поэтажном ответвлении монтируется обратные и огнезадерживающие клапана.

Не допускается объединение в вертикальный коллектор воздуховоды, которые обслуживают помещения категорий Г и Д на разных этажах здания при разных степенях огнестойкости.

4. Вытяжная вентиляция в административно- бытовом здании.
Удаление воздуха необходимо производить непосредственно из помещения системами с естественным и/или механическим побуждением, через воздухораспределители, которые размещены в верхней зоне помещения. При этом площадь помещения должна составлять более 35 м2. Если площадь помещения меньше 35 м2, то удаление воздуха осуществляется из смежного помещения или коридора за счет перетекания воздуха.

Для помещений административно-бытового здания проектируется единая система вытяжной вентиляции с центральной вентиляционной установкой, в которую дополнительно монтируют секции рециркуляции и/или рекуперации для повышения энергоэффективности работы всей вентиляционной системы.

Отдельные вытяжные системы необходимы для помещений предприятий общественного питания, здравпунктов, фельдшерских и врачебных кабинетов, душевых, санитарных узлов, курительных, аккумуляторных, киноаппаратных и от вытяжных шкафов и укрытий лабораторий.

Воздуховоды вытяжной вентиляции лабораторий, где производится выделения химически активных газов или паров жидкости необходимо изготовлять из коррозионностойких материалов.

В помещениях, где производятся работы с вредными веществами всех классов опасности или происходит выделение горючих паров и газов, не допускается рециркуляция воздуха. В помещениях лабораторий должны быть предусмотрены открывающиеся части окон и системы естественной вентиляции для удаления воздуха из помещений в нерабочее время.

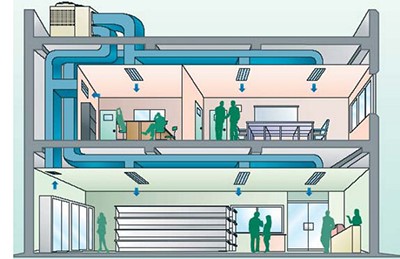

Приточно-вытяжная вентиляция административно-бытового здания схема

Рис.4. Приточно-вытяжная вентиляция административно-бытового здания.

В помещениях административно-бытового здания должна быть предусмотрена автоматическая регулировка температуры воздуха в зависимости от внешних метеорологических условий.

При проектировании приточно-вытяжной вентиляции с механическим побуждением необходимо по максимуму автоматизировать систему с использованием датчиков температуры, влажности, загазованности и запыленности наружного и внутреннего воздуха, применять многоканальные контроллеры, выбирать высокоэффективные комплектующие для щитов автоматики (реле, УЗО, пускатели, привода и прочее).

При проектировании системы вентиляции административно-бытового здания следует предусматривать размещение оборудования вентиляционных систем в специально отведенных помещениях - венткамерах.

5. Система дымоудаления и подпора воздуха в помещениях административно-бытового здания.

При проектировании вентиляции административно-бытового здания предусматривается проектирование и монтаж следующих противопожарных мероприятий:

1. Система дымоудаления из основных и вспомогательных помещений.
2. Система дымоудаление из коридоров, холлов и путей эвакуации людей.
3. Система подпора воздуха в лифтовых шахтах и лестничных клеток, в тамбурах и на путях эвакуации людей.

Система дымоудаления и подпора воздуха состоит из клапанов дымоудаления, плотных стальных воздуховодов, покрытых огнезадерживающим составом; бетонных или кирпичных вертикальных шахт, огнезадерживающих клапанов, вентиляторов дымоудаления (радиальные, осевые или крышные радиальные).

Схема системы дымоудаления

Рис. 5. Схема системы дымоудаления из помещений здания и система подпора воздуха на путях эвакуации людей из горящего здания.

При проектировании вертикальные коллекторы или шахты систем дымоудаления из помещений надземной части здания должны иметь предел огнестойкости 0,75 ч (EI 45). Все остальные воздуховоды систем противодымной защиты должны иметь предел огнестойкости не менее 0,5 ч (EI 30).

Воздуховоды систем подпора воздуха при пожаре должны иметь предел огнестойкости не менее 0,5 ч (EI 30). Воздуховоды систем подпора воздуха на путях эвакуации людей и лестничных клетках должны иметь предел огнестойкости 2,5 часа (EI 150).

Именно такие временные ограничители, которые проверены почти столетним опытом человечества в современном строительстве, позволяют минимизировать первоначальные затраты на проектирование и монтаж системы дымоудаления. А при возникновении пожара на складе, позволяют его быстро потушить и минимизировать его вредные последствия для человека и окружающей среды.
