Проектирование вентиляции каркасно-щитового дома

Наша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем вентиляции любого уровня сложности, подбор оптимального оборудования для систем вентиляции в соответствии с техническим заданием и пожеланиями заказчика, а также монтаж «под ключ» и пуско-наладочные работы.

Каркасно-щитовые дома являются быстровозводимыми постройками, состоящими из отдельных конструктивных элементов, которые производят на заводе, а процесс строительства состоит в сборке воедино всех готовых частей. Конструкция несущих элементов таких домов представляет собой сендвич панель, состоящую из деревянных плит, с теплоизоляцией внутри.

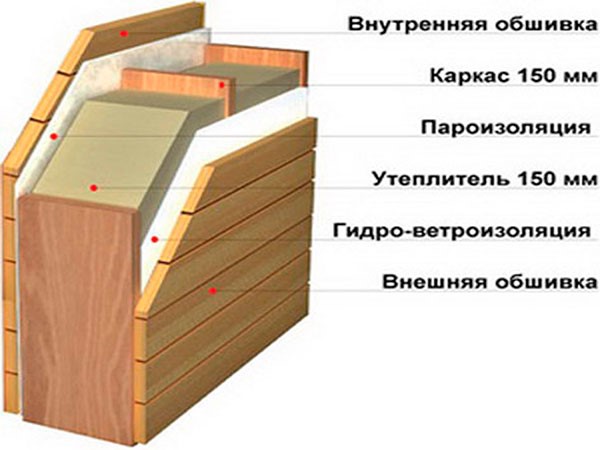

Конструкция стены каркасно-щитового дома

Рис.1 Конструкция стены каркасно-щитового дома

Такие дома имеют хорошие показатели, такие как:
  • Высокие эксплуатационные характеристики;
  • Короткие сроки строительства;
  • Хорошие теплоизоляционные показатели;
  • Легкость конструкции.
Но наряду с этим такие дома имеют и ряд недостатков, таких как:

  • Для снижения стоимости постройки могут использоваться более дешевые типы материалов, что приводит к снижению качества;
  • При изготовлении таких панелей может быть допущен брак утеплителя, что приводит к потере теплоизоляционных характеристик наружных конструкций;
  • Из-за того, что все элементы таких домов устанавливают очень плотно друг к другу, поступление воздуха через щели и неплотности невозможно. Поэтому необходима система приточно-вытяжной вентиляции, которая будет обеспечивать необходимый объем воздухообмена внутри помещений.

Табл.1 Нормы воздухообмена в помещениях жилых домов

Наименование помещения

Норма воздухообмена

Примечания

Жилая зона

30 м3/ч на одного человека или 3 м3/м2 площади помещения

Для расчета воздухообмена исходя из площади, стоит учитывать площадь всей квартиры.

Кухня

60 м3/ч при электрической плите;

90 м3/ч при 4-х конфорочной газовой плите

Приточный воздух может поступать методом перетекания из жилых помещений, а также непосредственно в кухню с помощью приточных клапанов или решеток принудительных или естественных систем приточной вентиляции

Ванная комната, санузел

75 м3/ч на одну ванную или душевую кабинку;

100 м3/ч – на один унитаз;

25 м3/ч – на один писсуар

Приточный воздух поступает из жилых комнат

Расчет воздухообмена в помещениях домов определяется по формулам:

Вентиляция помещений в зависимости от нормативной кратности воздухообмена в помещениях:

L=n∙Vn

где n – нормативная кратность воздухообмена, зависит от типа и назначения помещения, определяется исходя из нормативных документов, 1/час;
Vn – объем помещения, м3.

Вентиляция помещений в зависимости от количества людей либо оборудования (например количества сан. приборов):

L=m∙N

где m – нормируемый расход воздуха на одного человека/оборудование, м3⁄час;
N – количество людей/оборудования.

На основе этих данных рассмотрим детальнее виды вентиляции, которые используются в таких домах.

Самым простым способом организации вентиляции является естественная система вентиляции. Она представляет собой приточный клапан, который может размещаться в стене или быть частью окна. Таким образом свежий приточный воздух поступает внутрь помещения. Но такая приточная система не обеспечивает необходимого количества и качества воздуха и является не контролируемой.

Пример стенового приточного клапана

Рис.2 Пример стенового приточного клапана

Для более качественной организации воздухообмена используется механическая система вентиляции. Она бывает нескольких видов:

Принудительная вытяжная вентиляция.

Такой тип вентиляции являет собой механическое удаление воздуха из помещений кухни, душевых и сан. узлов. Для этого в таких системах используются либо канальные вентиляторы, либо воздуховоды из этих помещений объединяются в общие каналы, и удаление воздуха происходит за счет вентиляторов, которые размещаются на крыше. Но в любом случае воздуховоды из кухонь не должны быть совмещены с воздуховодами, удаляющими воздух из туалетов и ванных комнат во избежание перетекания воздушных масс между помещениями.

При этом приток воздуха организовывается за счет разрежения, которое создают системы вытяжной вентиляции, посредством открытия окон, либо же за счет клапанов, размещенных в стенах.

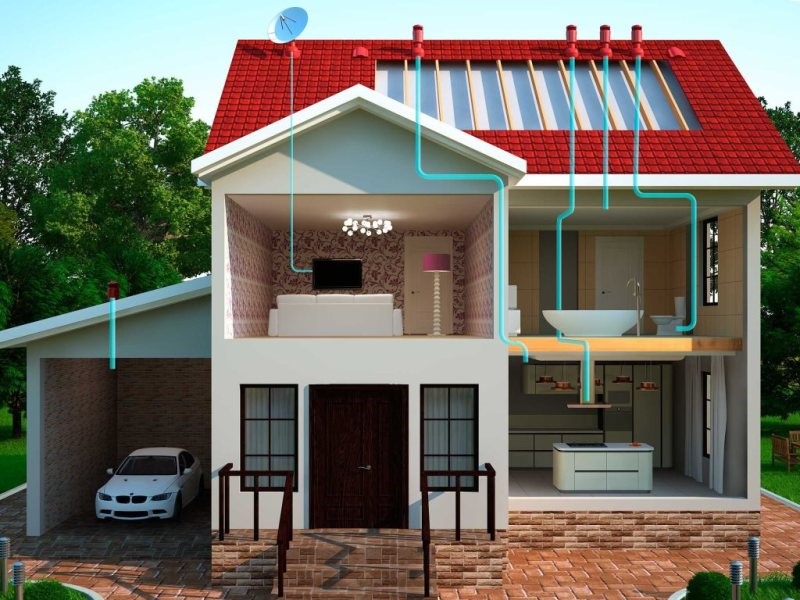

Пример организации естественной системы приточной вентиляции и механического удаления воздуха за счет крышных вентиляторов

Рис. 3 Пример организации естественной системы приточной вентиляции и механического удаления воздуха за счет крышных вентиляторов

Принудительная приточная система вентиляции

Принцип работы такой системы заключается в принудительной подаче воздуха в жилые помещения за счет приточной установки, которая располагается в пространстве чердака. В таком случае обработанный воздух удаляется из помещений санузлов, душевых и кухонь за счет вытяжных систем, а из остальных помещений через оконные и дверные проемы.

В качестве приточных установок используются либо моноблочные, либо наборные устройства, которые состоят из элементов, необходимых для обработки воздуха, перед его подачей в помещения.

Пример моноблочной приточной установки

Рис.4 Пример моноблочной приточной установки

Пример наборной приточной установки

Рис.5 Пример наборной приточной установки

Основными элементами любых приточных установок являются:

Вентилятор – устройство, обеспечивающее движение воздуха внутри воздуховодов. В системах вентиляции каркасно-щитовых домов чаще всего используются канальные вентиляторы

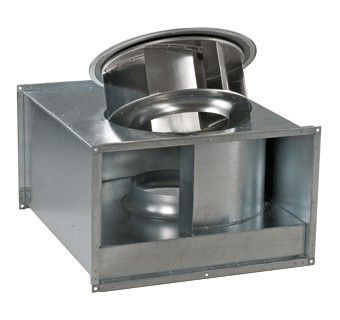

Пример канального вентилятора прямоугольного сечения
Рис.6 Пример канального вентилятора прямоугольного сечения

Воздухонагреватель.
В холодный период года для подогрева воздуха используют калориферы, которые позволяют подогревать приточный воздух до нужной температуры. Источником тепла в таких элементах вентиляции может быть либо вода, либо электричество. Для варианта частного дома с собственной теплогенераторной подойдет водяной воздухонагреватель. В ином случае разумнее использовать электрический.

Пример водяного воздухонагревателяПример электрического воздухонагревателя

Рис.7 Пример водяного и электрического воздухонагревателя

Фильтр
Для подачи в помещение очищенного от пыли и других примесей воздуха используются фильтры. В системах вентиляции каркасно-щитовых домов чаще всего используются фильтры грубой очистки, которые являют собой короб из фильтрующим материалом внутри.

Пример карманного фильтра

Рис.8 Пример карманного фильтра

При этом наборные установки уступают моноблочным своим внешним видом, габаритными размерами, надежностью работы, а также своими шумовыми характеристиками.

Принудительная приточно-вытяжная система организации воздухообмена

Для более качественной организации воздухообмена рекомендуется использование принудительной приточно-вытяжной системы вентиляции.

Такой вид вентиляции состоит из набора элементов для организации механической подачи и удаления воздуха из помещений за счет работы вентиляторов. Исходя из этого стоит сказать, что подобная организация воздухообмена в помещениях выполняется более качественной по сравнению с естественной, поскольку подача подготовленного воздуха организовывается во все жилые помещения и помещения кухни, а удаление происходит из коридоров, санузлов и душевых. Таким образом система приточно-вытяжной вентиляции полностью выполняет нормативные требования к организации воздухообмена в частных домах каркасно-щитового типа.

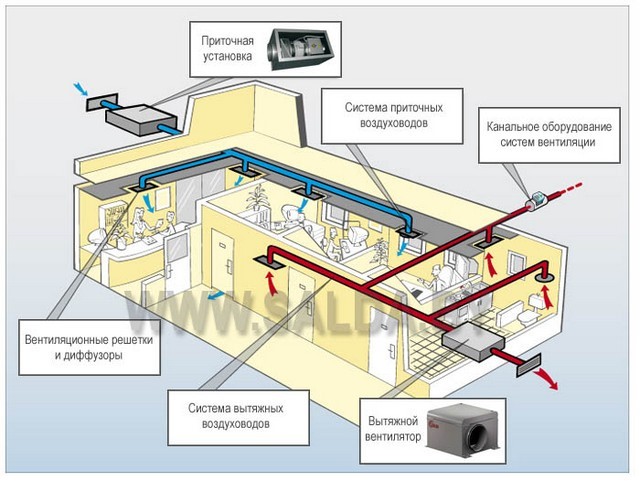

Пример организации принудительной системы приточно-вытяжной вентиляции в каркасно-щитовом доме

Рис.9 Пример организации принудительной системы приточно-вытяжной вентиляции в каркасно-щитовом доме

С целью экономии тепла в таких системах используются теплообменники. Они обеспечивают подогрев приточного свежего воздуха за счет тепла, удаляемого загрязненного и являют отличным примером энергоэфективности системы вентиляции.

Среди теплообменников, которые используются в системах вентиляции каркасно-щитовых домов можно выделить три основные группы:

Пластинчатые рекуператоры, которые используются в системах централизованного типа, которые чаще всего располагаются в чердачном пространстве (которое должно быть утеплено). Такие теплообменники позволяют, за счет сравнительно большой площади воздухообмена, подогревать приточный воздух, за счет тепла удаляемого.

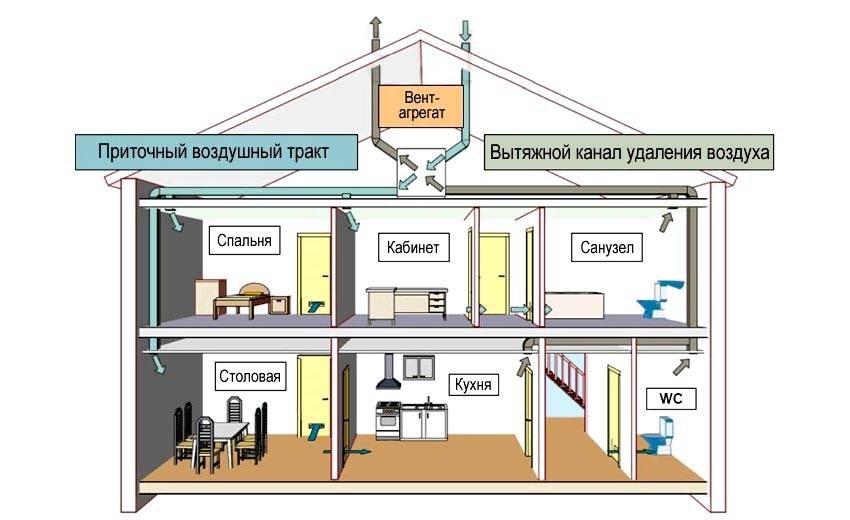

Схема организации приточно-вытяжной системы вентиляции с рекуперацией тепла

Рис.10 Схема организации приточно-вытяжной системы вентиляции с рекуперацией тепла

Пример перемещения потоков воздуха в пластинчатом рекуператоре

Рис.11 Пример перемещения потоков воздуха в пластинчатом рекуператоре

Канальные рекуператоры локального назначения, которые входят в состав приточно-вытяжных клапанов. Они рассчитаны на помещения площадью не более 20 м2, принцип их действия тоже заключается в подогреве приточного воздуха за счет удаляемого. При этом объем приточного воздуха превышает количество удаляемого.

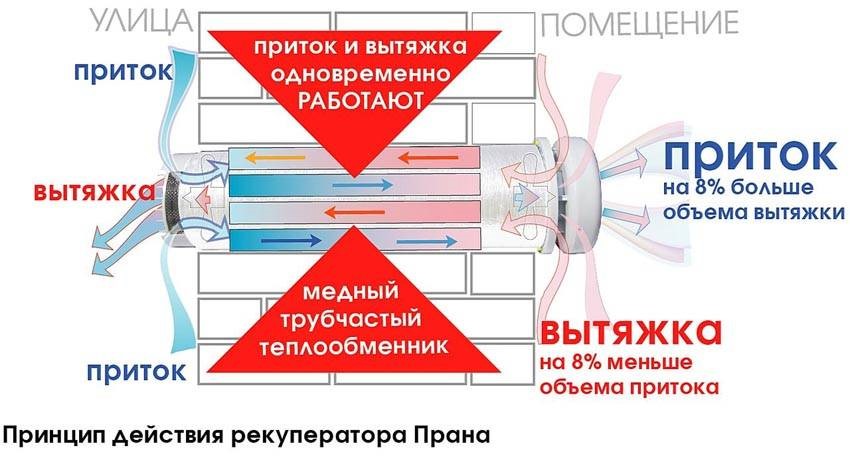

Пример перемещения воздушных потоков в приточно-вытяжных клапанах с рекуперацией тепла

Рис.12 Пример перемещения воздушных потоков в приточно-вытяжных клапанах с рекуперацией тепла

Грунтовые теплообменники – вариант энергосбережения в системах вентиляции, который используется в частных домах. Принцип работы такого теплообменника заключается в том, что воздуховод, который после забора воздуха проходит в земле, в теплый период охлаждает воздух, а в холодный нагревает. Это происходит за счет разницы температуры приточного воздуха и температуры грунта. Такие системы обычно работают в паре с пластинчатыми рекуператорами.

Способы прокладки в таких системах бывают двух видов:

Канальный.
Воздуховоды в таких системах, которые проходят в земле, обычно делают из канализационных труб, которые не подвергаются коррозии и не реагируют на температурные перепады. Теплообмен в этом случае происходит через стенки этих труб.

Схема организации системы из канальным грунтовым рекуператором

Рис.13 Схема организации системы из канальным грунтовым рекуператором

Бесканальный
Воздух в таких системах проходит через подготовленный слой и непосредственно с ним и происходит теплообмен.

Пример организации системы вентиляции с бесканальным грунтовым теплообменником

Рис.14 Пример организации системы вентиляции с бесканальным грунтовым теплообменником

К грунтовым теплообменникам выдвигается ряд требований:

Диаметр трубопроводов следует принимать в диапазоне 200-250 мм. Такой размер трубопроводов может обеспечить движение воздуха порядка 3 м/с, что является оптимальным значением.

Глубина заложения труб должна быть ниже, чем глубина промерзания грунта в холодный период года. Поэтому принимается значение 1,5 м. При этом трубопроводы должны быть проложены с уклоном, который должен обеспечивать естественное стекание конденсата в специальный конденсатоотводчик.

Длина трубопроводов грунтового теплообменника вычисляется по формуле:

Lтр=Qo/q(у.т.)

где Qo – необходимая мощность системы, кВт;
q(у.т.) – удельный теплосъем с единицы длины участка теплосбора, Вт/м.

Принимается что длина должна быть порядка 35-50 м. При этом важно, чтобы поворотов труб было как можно меньше,
поскольку это увеличит число местных сопротивлений. Коленам под 90°С следует предпочесть повороты под 135°С.

Примеры расположения труб вокруг дома в случае использования грунтового теплообменникаПримеры расположения труб вокруг дома в случае использования грунтового теплообменника схема 2

Рис. 15 Примеры расположения труб вокруг дома в случае использования грунтового теплообменника

Подробнее о системах организации воздухообмена в каркасно-щитовых домах можно ознакомиться в ДБН В.2.2-15-2005 «Здания и сооружения. Жилые здания», книге И.А.Шерешевского «Жилые здания», А.Беккера «Системы вентиляции», Л.Н.Данилевского «Принцыпы проектирования и инженерное оборудование энергоэффективных жилых зданий».

Заказать проектные работы систем вентиляции каркасно-щитового дома по самым лучшим ценам

Подведя итоги, стоит отметить что вентиляция каркасно-щитовых домов играет основную роль в поддержании необходимого микроклимата внутри помещений. При выборе систем организации воздухообмена следует придерживаться основных принципов, которые выдвигаются ко всем жилым помещениям. Для экономии тепла следует использовать системы, которые помогут использовать энергию уходящего воздуха, или температуру грунта. Для каждой системы стоит делать расчеты по подбору размеров воздуховодов и типа оборудования. Для этого Вам стоит обратится в нашу фирму, специалисты которой на основе Ваших данных, смогут помочь Вам в расчете и подборе приточно-вытяжных систем для организации вентиляции в Вашем доме.
