Расчет и проектирование вентиляции жилых домов, зданий, помещений, квартир...

Расчет и проектирование вентиляции жилых домов, зданий, помещений, квартир

Наша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем вентиляции любого уровня сложности, подбор оптимального оборудования для систем промышленной вентиляции в соответствии с техническим заданием и пожеланиями заказчика, а также монтаж «под ключ» и пуско-наладочные работы.

Действующие строительные нормы различают жилые дома на одноквартирные и многоквартирные.
Одноквартирный дом – это дом высотой до трех этажей, где проживает одна семья. Одноквартирный дом имеет самостоятельные системы отопления, вентиляции, водоснабжения и водоотведения или индивидуальные вводы для трубопроводов отопления, водоснабжения и водоотведения, которые подключены к внешним сетям населенного пункта, в котором расположен одноквартирный дом.
Многоквартирный дом – это дом высотой до 75 метров, где проживают несколько семей. К многоквартирным домам также относятся общежития квартирного типа, а также жилые помещения, которые входят в состав помещений зданий другого функционального назначения.

1. Расчетные величины воздухообмена в жилых зданиях.

Основные вредности, которые выделяются в жилых помещениях – это тепло-, влаго- и газовыделения от человека, кухонной плиты, оборудования и материалов.

В соответствии с действующими строительными и санитарными нормами составлена таблица внутренней температуры помещений, кратность воздухообмена по вытяжке и притоку и минимальный объем воздухообмена по жилым помещениям, которая обязательна при проектировании.

Помещения

Температура, °С

Кратность воздухообмена в 1ч

вытяжка

приток

Жилая комната квартиры или общежития в жилом здании

20

3 куб.м на 1 кв.м. площади пола

не менее вытяжки

Кухня квартиры или общежития (в зданиях с электроплитами)

18

60 куб.м/ч

не менее вытяжки

Кухня квартиры или общежития при двухконфорочных газовых плитах

18

60 куб.м/ч

не менее вытяжки

Кухня квартиры или общежития при трехконфорочных газовых плитах

18

75 куб.м/ч

не менее вытяжки

Кухня квартиры или общежития при четырехконфорочных газовых плитах

18

90 куб.м/ч

не менее вытяжки

Индивидуальная ванная квартиры

25

25 куб.м/ч

не менее вытяжки

Индивидуальная уборная квартиры

18

25 куб.м/ч

не менее вытяжки

Совмещенный санитарный узел квартиры

25

50 куб.м/ч

не менее вытяжки

Общие ванная или душевая общежития

25

5

не менее вытяжки

Кабина личной гигиены женщины

23

2

не менее вытяжки

Общая уборная общежития. Унитаз

16

50 куб.м/ч на каждый унитаз

не менее вытяжки

Общая уборная общежития. Писсуар

16

25 куб.м/ч на каждый писсуар

не менее вытяжки

Гардеробная, комната для чистки и глажения одежды, общая умывальная комната в общежитии

18

1,5

не менее вытяжки

Помещения для культурно-массовых мероприятий, индивидуальной подготовки к занятиям, комната отдыха дневного пребывания, помещения коменданта и воспитателя, служебная комната обслуживающего персонала в общежитии

18

6

не менее вытяжки

Постирочная

18

7

По расчету, но не менее 4

Гладильная, сушильная в общежитии

18

3

По расчету, но не менее 2

Сушка для одежды и обуви в общежитии

18

6

По расчету, но не менее 4

Приемные в общежитии

18

3

По расчету, но не менее 2

Парикмахерская в общежитии

18

3

не менее вытяжки

Кладовые и бельевые в общежитии

16

1

не менее вытяжки

Изолятор в общежитиях: вестибюль

16

1

не менее вытяжки

палата, комната персонала

20

1

не менее вытяжки

кабинет врача

18

1

не менее вытяжки

кабинет физиотерапии

20

4

3

процедурная

20

2

1,5

Машинное помещение лифтов

5

1

не менее вытяжки

Электрощитовая, мусоросборная камера

5

1

не менее вытяжки

Кроме того, необходимо учитывать, что минимальный объем воздухообмен на одного человека, который постоянно пребывает в жилом помещении, по газовыделению углекислого газа, составляет:

1. Для больших городов (более 5000 чел.) – 46,0 куб.м/ч.
2. Для малых городов (менее 5000 чел.) – 38,3 куб.м/ч.
3. Для населенной местности (менее 1000 чел.) – 34,4 куб.м/ч.

2. Естественная вентиляция в жилых зданиях.

Жилые здания оборудуются вытяжной естественной канальной системой вентиляции, с устройством каналов во внутренних стенах. В квартирах со сквозным или угловым проветриванием, а также в одно-, двух- и трех- комнатных квартирах вытяжная вентиляция осуществляется из уборных, ванных или объединенных санитарных узлов и кухонь.

Естественная вентиляция помещений квартиры схема

Рис.1. Естественная вентиляция помещений квартиры.

Если квартира из четырех и более комнат не имеет сквозного или углового проветривания, то естественная вытяжная вентиляция осуществляется непосредственно из каждой жилой комнаты через обособленный вентиляционный канал.
В жилых зданиях с естественной вытяжной вентиляцией, естественный приток наружного воздуха осуществляется через окна, двери и неплотности несущих конструкций, а также за счет перетекания воздуха из одного помещения в другое. Для свободного перетекания воздуха из одного помещения в другое все внутренние дверные блоки делают без нижнего порога, с высотой щели от чистого пола до низа дверного полотна 15-25 мм, или должны иметь в нижней части дверного полотна перетекающую решетку с минимальным габаритом 200х50 мм.

Если жилое помещения имеет окна, то проветриванием осуществляется через фрамуги, форточки или другие устройства.
В секционных домах, где одно- и двухкомнатные квартиры размещены с одной стороны здания, проветривание осуществляется через лестничную клетку или другие внеквартирные проветриваемые помещения.

В домах коридорного типа проветривание одно- и двухкомнатных квартир осуществляется через общий коридор, который имеет длину 24 м, прямое естественное освещение и возможность сквозного или углового проветривания.

Горизонтальные вентиляционные каналы естественной вытяжной вентиляции из кухни, санитарного узла, ванной или душевой отдельной квартиры жилого здания разрешается объединить в общий вентиляционный канал здания при выполнении условия, что расстояние по высоте между присоединяемыми вентиляционными каналами составляет 2 м.

Объединение горизонтальных вентиляционных каналов схема

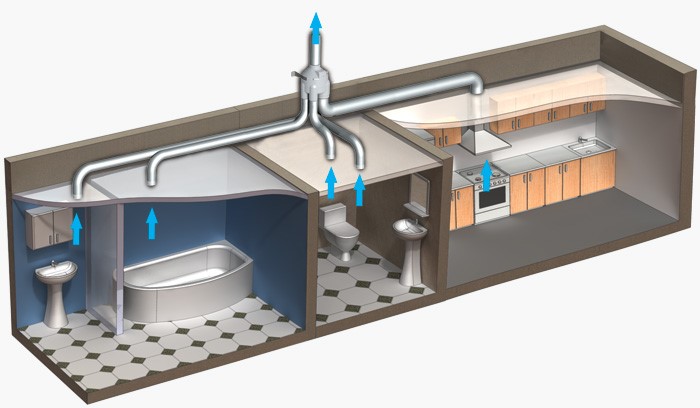

Рис.2. Объединение горизонтальных вентиляционных каналов отдельной
квартиры в единый вертикальный вентиляционный канал жилого здания.

Вентиляционные каналы необходимо оборудовать вытяжными решетками с клапанами расхода воздуха.
Рекомендуемые размеры вытяжных решеток для кухни одно-, двух и трехкомнатных квартир составляет 200х250 мм, для санитарных узлов и ванных комнатах — 150х200 мм.

Вентиляция лестничных клеток осуществляется через вентиляционные каналы, шахты, окна, фрамуги и форточки.
Удаление воздуха из теплого чердака здания осуществляется через одну вытяжную шахту на каждую секцию дома с высотой шахты не менее 1,2 метра от перекрытия над последним этажом.

3. Механическая вентиляция в жилых зданиях.

Для квартир, которые расположены на двух верхних этажах здания необходимо проектировать и монтировать механическую вентиляцию из кухни, санитарных узлов и ванных комнат в отдельные вентиляционные каналы, так как высота вертикального воздуховода недостаточна для естественной вытяжной вентиляции.

Для холодных климатических районов, где температура наиболее холодной пятидневки составляет -40°С, жилые здания с высотой три и более этажей необходимо оборудовать приточной механической вентиляцией с водяным или электрическим калорифером для нагрева наружного воздуха.

Оборудование приточной механической вентиляцией (вентилятор, фильтр, дроссель-клапан, калорифер, шумоглушитель) размещается в обособленном помещении венткамеры в подвале жилого дома. Для приточной механической вентиляции помещений жилых зданий применяют осевые, центробежные канальные и центробежные радиальные вентиляторы с высокой энергоэффективностью и низким уровнем шума.

Все воздуховоды приточной вентиляции должны покрыты тепло- и звукоизоляцией. Внутренние несущие стены и потолок венткамеры дополнительно покрываются звукоизоляцией. Калориферы имеют устройства защиты от замерзания.
Если подача приточного воздуха в помещения жилого дома совмещена с воздушным отоплением, то подача воздуха осуществляется по каналам воздушного отопления.

Для теплых климатических районов необходимо проектировать и монтировать системы кондиционирования помещений жилого дома. Системы кондиционирования могут быть индивидуальными – через сплит-системы, или коллективными – через систему холодоснабжения всего жилого здания по системе чиллер-фанкойл.

4. Индивидуальная приточно-вытяжная вентиляция квартиры.

Современные достижения климатологической техники привели к созданию приточно-вытяжных установок с рекуперацией тепла и поддержкой микроклимата в помещениях жилого здания. Данные установки отличаются компактными размерами, небольшим весом и высокой энергоэффективностью.

Приточно-вытяжная установка Daikin общий вид


Рис.3. Внешний вид приточно-вытяжной установки Daikin VAM 150-2000

Компания Daikin выпускает 9 моделей приточно-вытяжных установок VAM с перекрестноточным рекуператором тепла. Технические характеристики данных моделей указаны в таблице.

Технические параметры

Ед. изм.

VAM 150 FA

VAM 250 FA

VAM 350 FB

VAM 500 FB

VAM 650 FB

VAM 800 FB

VAM 1000 FB

VAM 1500 FB

VAM 2000 FB

Максимальный расход воздуха

куб.м /ч

150

250

350

500

650

800

1000

1500

2000

Максимальное статичес-кое давление вентилятора

Па

69

64

98

98

93

137

157

137

137

Максимальная потребляе-мая мощность вентиля-ционной установки

кВт

0,116

0,141

0,132

0,178

0,196

0,373

0,375

0,828

0,852

Минимальный ток работы цепи (MCA)

A

0,9

0,9

0,9

1,3

1,6

2,5

3

5

5

Эффективность тепло-обмена по температуре

%

79

77

80

77

77

76

76,5

78

78

Количество двигателей в вентиляционной установке

шт

2

2

2

2

2

2

2

4

4

Потребляемая электрическая мощность двигателя вентилятора

Вт/ч

30

30

80

80

106

210

210

210

210

Габаритные размеры вентиляционной установки

Высота

мм

285

285

301

301

364

364

364

726

726

Ширина

мм

776

776

828

828

1004

1004

1004

1512

1512

Глубина

мм

525

525

816

816

868

868

1156

868

1.156

Вес вентиляционной установки

кг

24

24

33

33

52

55

64

131

152

Диаметр соединительного воздуховода

мм

100

150

150

200

200

250

250

350

350

Уровень звукового давления

дБ(А)

27/28,5

28/29

32

33

34,5

36

36

39,5

40

Минимальная площадь жилого помещения при высоте 2,7м и пятикрат-ном воздухообмене

кв.м

11,11

18,52

25,93

37,04

48,15

59,26

74,07

111,11

148,15

Из таблицы видно, что приточно-вытяжные установки VAM имеют небольшие габариты, вес, низкое энергопотребление, высокую эффективность перекрестноточного рекуператора тепла и низкий уровень шума. Приточно-вытяжные установки VAM имеют дополнительные опции по установке нагревательной секции (водяной или электрический теплонагреватель), секции охлаждения (водяной или фреоновый охладитель), осушитель воздуха и дополнительная фильтрация воздуха. Кроме того, большой модельный ряд установок VAM позволяет проектировать и монтировать приточно-вытяжную вентиляцию для различных объектов: от жилой комнаты квартиры до частного дома, магазина, офиса и т.п.

Приточно-вытяжная вентиляция квартиры схема

Рис.4. Приточно-вытяжная вентиляция квартиры на основе приточно-вытяжной установки Daikin VAM 150-2000, вытяжных вентиляторов кухни, санузла и душевой, и естественного перетекания воздуха из одного помещения в другое.

5. Система дымоудаления и подпора воздуха в помещениях жилого здания.

При проектировании вентиляции жилого здания предусматривается проектирование и монтаж следующих противопожарных мероприятий:
1. Система дымоудаление из коридоров, холлов и путей эвакуации людей.
2. Система подпора воздуха в лифтовых шахтах и лестничных клеток, в тамбурах и на путях эвакуации людей.
Система дымоудаления и подпора воздуха состоит из клапанов дымоудаления, плотных стальных воздуховодов, покрытых огнезадерживающим составом; бетонных или кирпичных вертикальных шахт, огнезадерживающих клапанов, вентиляторов дымоудаления (радиальные, осевые или крышные радиальные).

Система дымоудаления схема

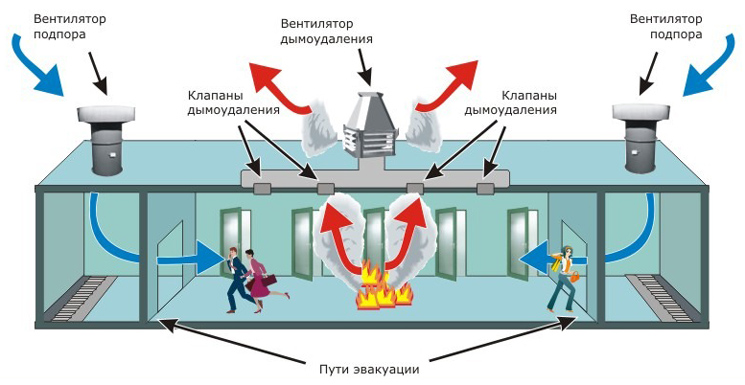

Рис. 5. Схема системы дымоудаления из помещений здания и система
подпора воздуха на путях эвакуации людей из горящего здания.

При проектировании вертикальные коллекторы или шахты систем дымоудаления из помещений надземной части здания должны иметь предел огнестойкости 0,75 ч (EI 45). Все остальные воздуховоды систем противодымной защиты должны иметь предел огнестойкости не менее 0,5 ч (EI 30).

Воздуховоды систем подпора воздуха при пожаре должны иметь предел огнестойкости не менее 0,5 ч (EI 30). Воздуховоды систем подпора воздуха на путях эвакуации людей и лестничных клетках должны иметь предел огнестойкости 2,5 часа (EI 150).
Именно такие временные ограничители, которые проверены почти столетним опытом человечества в современном строительстве, позволяют минимизировать первоначальные затраты на проектирование и монтаж системы дымоудаления. А при возникновении пожара в жилом здании, позволяют его быстро потушить и минимизировать его вредные последствия для человека и окружающей среды.
