Проектирование систем дымоудаления

Проектирование противодымной защиты

Наша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем противопожарной защиты любого уровня сложности, подбор оборудования для противопожарных систем в соответствии с техническим заданием и пожеланиями заказчика, а также монтаж «под ключ» и проведение пуско-наладочных работ.

Системы противодымной защиты – это комплекс технических средств, который предназначен для защиты людей от влияния дыма во время эвакуации в случае пожара за счёт его удаления из защищаемых помещений и/или за счёт предотвращения его распространения путями эвакуации.

Системы противодымной защиты проектируют с целью:

•    обеспечения условий безопасной эвакуации;
•    обеспечения условий для тушения пожара и проведения пожарно-спасательных работ;
•    снижения вероятности возгорания предметов, оборудования, веществ и материалов под воздействием теплового излучения;
•    снижения влияния высоких температур на конструкции здания во время пожара;
•    уменьшения ущерба от продуктов термического разложения и горячих газов.

Проектирование системы противодымной защиты можно считать наиболее сложным из всех систем противопожарной безопасности. Это комплекс технических решений, который включает в себя регламент нормативных документов, условий развития пожара и распространения дыма, технико-экономических показателей и подразделяется на:

•    объёмно-планировочные;
•    конструктивные;
•    специальные.

Объёмно-планировочные решения. Объёмы здания должны быть распределены противопожарные отсеки и секции, пути эвакуации изолируются от смежных помещений, помещения с пожароопасными процессами также подлежат изоляции.

Конструктивные решения. При пожаре продукты горения и термического разложения могут быстро распространиться в здании по лестничным маршам, кабельным каналам, дверным и оконным проёмам, лифтовым и вентиляционным шахтам. Этот процесс может также сопровождаться выделением высоких температур. Кроме того, некоторые вещества при термическом разложении могут выделять взрывоопасные газы. Конструкции в здании, такие как перегородки и перекрытия, должны сохранять нормативную несущую и теплоизоляционную стойкость. Для защиты дверных и оконных проёмов в таких перегородках используются специальные противопожарные окна и двери. Дымовые и вентиляционные шахты, люки, проёмы должны обеспечивать удаление продуктов горения (или подачу воздуха) в нужном направлении.

Для противодымной защиты проектируются отдельные системы вентиляционных воздуховодов, класс огнестойкости которых не должен быть меньше нормативных показателей. Нормативные требования относительно огнестойкости могут быть обеспечены путём изготовления из специальных огнестойких материалов (кирпич, бетон, стальные воздуховоды) либо обеспечены мероприятиями по огнезащитной обработке. Дымовые клапаны также должны иметь класс огнестойкости согласно с нормативными требованиями.

Системы противодымной защиты проектирование схема

Системы противодымной защиты относятся к I классу электроснабжения. Время их работы должно соответствовать нормативным требованиям. Проектные решения предусматривают использование специальных промышленных вентиляторов, которые должны быть защищены от негативных воздействий пожара и к ним должен быть ограничен доступ посторонних лиц.

Специальные технические решения предусматривают проектирование систем с автоматически, автоматизированным или ручным управлением.

Автоматический запуск осуществляются при срабатывании двух или больше пожарных извещателей .

Автоматизированные приводятся в действие в ручную дежурным персоналом при получении сигнала о пожаре от других систем противопожарной защиты.

Ручные - приводятся в действие вручную.

На сегодняшний день управление вентиляторами систем противодымной защиты может реализовано в различных вариантах. Производители предлагают шкафы (щиты) управления в различном конструктивном исполнении. Технические решения позволяют обеспечить работу противодымной вентиляции как отдельно, так и совместно с другими системами противопожарной защиты. Важно обратить внимание на соответствие с действующим нормативным и отраслевыми требованиям.

Системы противодымной защиты фото

Вентиляторы для систем противодымной защиты могут быть размещены как внутри помещения, так и снаружи. Подбор вентиляторов осуществляется в соответствии с расчётами, сделанными проектной организацией индивидуально для спроектированной системы. Расчёты должны быть представлены в пояснительной записке проекта.

Противопожарный крышный вентилятор схема

В проекте также должны быть представлены чертежи с размещением элементов СПД, схемы и спецификации.

Компоненты СПД должны быть сертифицированы согласно действующим нормам.

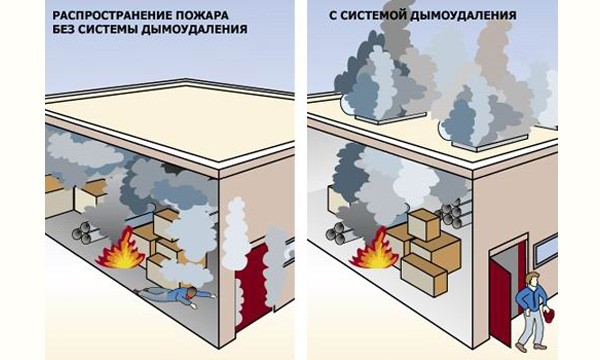

Размещение элементов СПД схема

По конструктивному исполнению СПДЗ разделяются на систему подпора воздуха и систему дымоудаления.

Системы противодымной защиты классификация схема


Система подпора воздуха (СПВ) – это система, которая состоит из вентиляторов, воздуховодов, вентиляционных устройств (дроссель-клапанов) и создаётся с целью создания в защищаемом объёме помещения повышенного давления относительно зоны пожара. Дроссель-клапаны могут быть закрыты декоративными решётками.

При проектировании СПВ определяют защищаемые системой объёмы помещений, таких как пути эвакуации, пути доступа пожарных подразделений, пожарные шахты, холлы, лестничные марши и другие пространства, где не должно быть дыма. Необходимо не только определить места поступления свежего воздуха в здание с целью создания избыточного давления, но и места выхода этого воздуха и дыма, а также пути следования воздушных потоков.

В защищаемых помещениях важно поддерживать условия разницы давлений в течении всего времени, необходимого для их использования. Например, с целью эффективного тушения пожаров на пути следования пожарных подразделений к зоне пожара, должен практически отсутствовать дым с целью доступа к месту пожара без использования аппаратов для дыхания.
Система подпора воздуха может также использоваться и для помещений, в которых находиться имущество, которое может быть повреждено вследствие взаимодействия с дымом и газами, выделяемые в результате пожара.

Согласно действующим нормативных документам минимальная разница давлений должна быть в пределах 50 Па. Для сбрасывания избыточного давления в защищаемых СПВ помещениях предусматривают клапан, который открывается при достижении определённой или расчётной разницы давлений.

Система разрежения воздуха. Второй тип системы создания разницы давлений встречается на практике реже. Его функциональное предназначение такое же, как и у системы подпора воздуха с той лишь разницей, что создаётся разрежение воздуха ниже за давление в защищаемом помещении.

Соответственно с таблицей 1 ДСТУ EN 12102-6 определяется 6 классов помещений, для которых проектируются системы создания разницы давлений:

Система класса А – для путей эвакуации. Защиты для места пребывания;
Система класса B – для путей эвакуации и организации тушения пожара;
Система класса С – для путей эвакуации. Возможно, присутствие спящих людей;
Система класса D – для путей эвакуации с поэтапной эвакуацией;
Система класса F – система пожаротушения и пути эвакуации.

Системы дымо- и теплоудаления (СДУ) – предназначены для удаления продуктов дыма, газов и тепла во время пожара. В зависимости от нормативных требований, технико-экономических показателей, типов и предназначений зданий на объектах могут быть спроектированные системы дымо- и теплоудаления различных типов.

Естественные СДУ. Системы естественного дымоудаления, как правило, проектируются для небольших одноэтажных зданий. В случае пожара дым из таких знаний удаляется через дымовые шахты, вентиляционных каналы (отверстия), дымовые клапаны, крышные фонари, люки, окна.

Устройства, которые должны открываются в условиях пожара для удаления дыма и продуктов горения могут быть оснащены дополнительно электроприводами. Управление этими электроприводами может осуществляться как автоматически при получении сигнала от системы пожарной сигнализации, так и вручную.

Системы дымоудаления фотоСистемы дымоудаления монтаж

При проектировании таких систем учитывается стойкость компонентов к атмосферным явлениям. Особенно следует брать во внимание влияние атмосферных осадков на функциональность крышных фонарей и люков. Расстояния от приливных вентиляций должны соответствовать требованиям нормативных документов.

Вытяжные системы дымоудаления

Вытяжные системы дымо- и теплоудаления – это системы, предназначенные для удаления дыма и тепла во время пожара через систему воздуховодов и дымовых шахт с использованием вентиляторов дымоудаления.

В первую очередь при проектировании таких систем производится разделение на дымовые зоны. Площадь дымовой зоны не должна превышать 1600 м2. Дымовые зоны между собой должны быть разделены строительными конструкциями или плотными вертикальными завесами, которые должны опускаться с потолка. Нормативная термостойкость завес должна соответствовать нормативным требованиям или может быть обеспечена путём огнезащитной обработки.

Приёмные устройства (дымовые клапаны), как правило, должны размещаться на дымовых шахтах под потолком и их нижний уровень должен быть не ниже верхнего уровня дверных прорезов. Длинна коридора, обсуживающегося одним приёмным устройством не должна превышать 30 м, а удаление от дальней точки не должно превышать 20 м. К системе, которая обслуживает коридор или холл допускается подключать не больше двух приёмных устройств на одном этаже. Площадь обслуживания одним приёмным устройством не должна превышать 900 м2. К вертикальному коллектору опускается присоединение не больше 4-х приёмных устройств на ответвлениях от четырёх помещений или 4-х дымовых зон.

Вытяжная система дымоудаленияПротивопожарный клапан фото



При проектировании вытяжных системы дымо- и теплоудаления необходимо разработать алгоритм взаимодействия с другими системами противопожарной защиты в здании.

Вентиляторы дымоудаления могут быть размещены как внутри помещения, так и снаружи. Внутри помещения вентиляторы дымоудаления должны быть размещены отдельно от вентиляторов, предназначенных для других систем в помещении с перегородками 1-го типа и противопожарным покрытием 3-го типа.

Выброс дыма и тепла должен производится через боковую стенку здания при условии, что расстояние по горизонтали от окна не менее 5 м, а по вертикал 2 м. Через крышу выброс производиться на высоте не менее двух метров. Допускается уменьшить высоту выброса в случае защиты крыши негорючими материала на расстоянии не менее 2 м. Вентилятор дымоудаления может быть в крышном исполнении. При размещении вентилятора на крыше место установки должно быть из негорючей поверхности, и он должен быть ограждён.

Следует помнить, температура удалённого дыма может составлять 5000с.

Проектирование, в общем, системы противодымной защиты довольно сложный процесс. СПД должна быть связана с другими системами пожарной безопасности и системой вентиляции. Неправильный подход к проектированию такой системы может повлиять на её функциональность и правильность работы. Доверьтесь профессионалам, которые помогут спроектировать систему противодымной защиты и помогут в выборе необходимого оборудования.
