Проектирование систем вентиляции в многоэтажных жилых высотных домов

Проектирование вентиляции многоэтажных жилых высотных домов

Наша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем вентиляции любого уровня сложности, подбор оптимального оборудования для систем вентиляции в соответствии с техническим заданием и пожеланиями заказчика, а также монтаж «под ключ» и пуско-наладочные работы.

В соответствии с действующими строительными нормами жилой многоэтажный дом – это здание высотой до 75 метров, где проживают несколько семей. К жилым многоэтажным домам также относятся общежития квартирного типа, а также жилые помещения, которые входят в состав помещений зданий другого функционального назначения. В жилом многоэтажном доме четко разграничиваются помещения по праву собственности. В личной собственности семьи находиться квартира, которая состоит из жилых комнат, кухни, санузлов, балконов и прочего. В общественной или коллективной собственности находиться: подвал, техэтаж чердака, вход в подъезд, лестничная клетка, межэтажная площадка и шахта лифта.

1. Расчетные величины воздухообмена в жилых зданиях.

Основные вредности, которые выделяются в жилых помещениях – это тепло-, влаго- и газовыделения от человека, кухонной плиты, оборудования и материалов.

В соответствии с действующими строительными и санитарными нормами составлена таблица внутренней температуры помещений, кратность воздухообмена по вытяжке и притоку и минимальный объем воздухообмена по жилым помещениям, которая обязательна при проектировании.

Помещения

Температура, °С

Кратность воздухообмена в 1ч

вытяжка

приток

Жилая комната квартиры или общежития в жилом здании

20

3 куб.м на 1 кв.м. площади пола

не менее вытяжки

Кухня квартиры или общежития (в зданиях с электроплитами)

18

60 куб.м/ч

не менее вытяжки

Кухня квартиры или общежития при двухконфорочных газовых плитах

18

60 куб.м/ч

не менее вытяжки

Кухня квартиры или общежития при трехконфорочных газовых плитах

18

75 куб.м/ч

не менее вытяжки

Кухня квартиры или общежития при четырехконфорочных газовых плитах

18

90 куб.м/ч

не менее вытяжки

Индивидуальная ванная квартиры

25

25 куб.м/ч

не менее вытяжки

Индивидуальная уборная квартиры

18

25 куб.м/ч

не менее вытяжки

Совмещенный санитарный узел квартиры

25

50 куб.м/ч

не менее вытяжки

Общие ванная или душевая общежития

25

5

не менее вытяжки

Кабина личной гигиены женщины

23

2

не менее вытяжки

Общая уборная общежития. Унитаз

16

50 куб.м/ч на каждый унитаз

не менее вытяжки

Общая уборная общежития. Писсуар

16

25 куб.м/ч на каждый писсуар

не менее вытяжки

Гардеробная, комната для чистки и глажения одежды, общая умывальная комната в общежитии

18

1,5

не менее вытяжки

Помещения для культурно-массовых мероприятий, индивидуальной подготовки к занятиям, комната отдыха дневного пребывания, помещения коменданта и воспитателя, служебная комната обслуживающего персонала в общежитии

18

6

не менее вытяжки

Постирочная

18

7

По расчету, но не менее 4

Гладильная, сушильная в общежитии

18

3

По расчету, но не менее 2

Сушка для одежды и обуви в общежитии

18

6

По расчету, но не менее 4

Приемные в общежитии

18

3

По расчету, но не менее 2

Парикмахерская в общежитии

18

3

не менее вытяжки

Кладовые и бельевые в общежитии

16

1

не менее вытяжки

Изолятор в общежитиях: вестибюль

16

1

не менее вытяжки

палата, комната персонала

20

1

не менее вытяжки

кабинет врача

18

1

не менее вытяжки

кабинет физиотерапии

20

4

3

процедурная

20

2

1,5

Машинное помещение лифтов (воздухообмен по расчету, но не менее

5

1

не менее вытяжки

Электрощитовая, мусоросборная камера

5

1

не менее вытяжки

Кроме того, необходимо учитывать, что минимальный объем воздухообмен на одного человека, который постоянно пребывает в жилом помещении, по газовыделению углекислого газа, составляет:
1. Для больших городов (более 5000 чел.) – 46,0 куб.м/ч.
2. Для малых городов (менее 5000 чел) – 38,3 куб.м/ч.
3. Для населенной местности (менее 1000 чел) – 34,4 куб.м/ч.

2. Естественная вентиляция в жилых зданиях.

Жилой многоэтажный дом оборудуются вытяжной естественной канальной системой вентиляции, с устройством каналов во внутренних стенах. В квартирах со сквозным или угловым проветриванием, а также в одно-, двух- и трех- комнатных квартирах вытяжная вентиляция осуществляется из уборных, ванных или объединенных санитарных узлов и кухонь.

Если квартира из четырех и более комнат не имеет сквозного или углового проветривания, то естественная вытяжная вентиляция осуществляется непосредственно из каждой жилой комнаты через обособленный вентиляционный канал.

В жилых зданиях с естественной вытяжной вентиляцией, естественный приток наружного воздуха осуществляется через окна, двери, неплотности несущих конструкций, приточные клапана возле оконных радиаторов отопления, оконные продухи и за счет перетекания воздуха из одного помещения в другое.

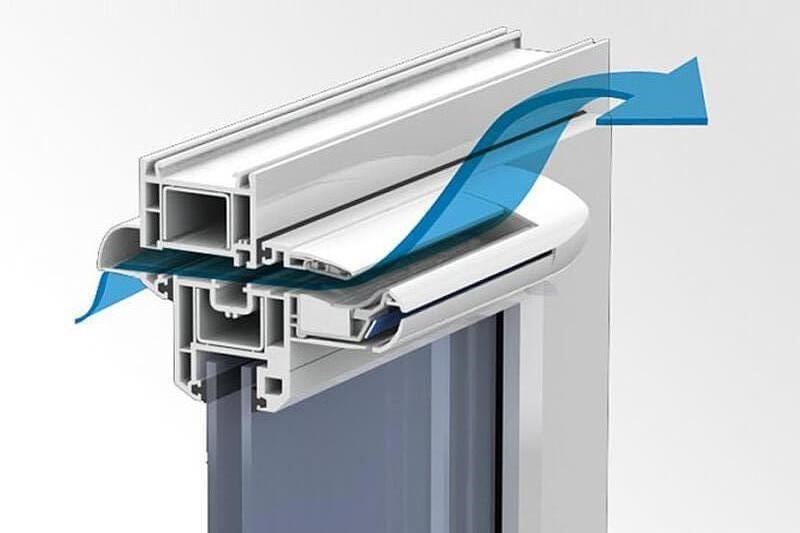

Верхний оконный продух

Рис.1. Верхний оконный продух.

Для свободного перетекания воздуха из одного помещения в другое все внутренние дверные блоки делают без нижнего порога, с высотой щели от чистого пола до низа дверного полотна 15-25 мм, или должны иметь в нижней части дверного полотна перетекающую решетку с минимальным габаритом 200х50 мм.

Если жилое помещения имеет окна, то проветриванием осуществляется через фрамуги, форточки или другие устройства.
В секционных домах, где одно- и двухкомнатные квартиры размещены с одной стороны здания, проветривание осуществляется через лестничную клетку или другие внеквартирные проветриваемые помещения.

В домах коридорного типа проветривание одно- и двухкомнатных квартир осуществляется через общий коридор, который имеет длину 24 м, прямое естественное освещение и возможность сквозного или углового проветривания.
Горизонтальные вентиляционные каналы естественной вытяжной вентиляции из кухни, санитарного узла, ванной или душевой отдельной квартиры жилого здания разрешается объединить в общий вентиляционный канал здания при выполнении условия, что расстояние по высоте между присоединяемыми вентиляционными каналами составляет 2 м.

Вентиляционные каналы необходимо оборудовать вытяжными решетками с клапанами расхода воздуха.
Рекомендуемые размеры вытяжных решеток для кухни одно-, двух и трехкомнатных квартир составляет 200х250 мм, для санитарных узлов и ванных комнатах — 150х200 мм.

Вентиляция лестничных клеток осуществляется через вентиляционные каналы, шахты, окна, фрамуги и форточки.
Удаление воздуха из теплого чердака здания осуществляется через одну вытяжную шахту на каждую секцию дома с высотой шахты не менее 1,2 метра от перекрытия над последним этажом.

3. Механическая вентиляция в жилых зданиях.

Для квартир, которые расположены на двух верхних этажах здания, необходимо проектировать и монтировать механическую вентиляцию из кухни, санитарных узлов и ванных комнат в отдельные вентиляционные каналы, так как высота вертикального воздуховода недостаточна для естественной вытяжной вентиляции.

Для холодных климатических районов жилые многоэтажные здания необходимо оборудовать приточной механической вентиляцией с водяным или электрическим калорифером для нагрева наружного воздуха.

Оборудование приточной механической вентиляцией (вентилятор, фильтр, дроссель-клапан, калорифер, шумоглушитель) размещается в обособленном помещении венткамеры в подвале жилого дома. Для приточной механической вентиляции помещений жилых зданий применяют осевые, центробежные канальные и центробежные радиальные вентиляторы с высокой энергоэффективностью и низким уровнем шума.

Схема механической приточно-вытяжной вентиляции

Рис.2. Схема механической приточно-вытяжной вентиляции и
кондиционирования в жилом многоэтажном доме

Все воздуховоды приточной вентиляции должны покрыты тепло- и звукоизоляцией. Внутренние несущие стены и потолок венткамеры дополнительно покрываются звукоизоляцией. Калориферы имеют устройства защиты от замерзания.

Если подача приточного воздуха в помещения жилого дома совмещена с воздушным отоплением, то подача воздуха осуществляется по каналам воздушного отопления.

4. Индивидуальная приточно-вытяжная вентиляция квартиры.

Современные достижения климатологической техники привели к созданию приточно-вытяжных установок с рекуперацией тепла и поддержкой микроклимата в помещениях жилого здания. Данные установки отличаются компактными размерами, небольшим весом и высокой энергоэффективностью.

Внешний вид приточно-вытяжной установки Daikin VAM 150-2000

Рис.3. Внешний вид приточно-вытяжной установки Daikin VAM 150-2000.

Компания Daikin выпускает 9 моделей приточно-вытяжных установок VAM, которые имеют небольшие габариты, вес, низкое энергопотребление, высокую эффективность перекрестноточного рекуператора тепла и низкий уровень шума. Приточно-вытяжные установки VAM имеют дополнительные опции по установке нагревательной секции (водяной или электрический теплонагреватель), секции охлаждения (водяной или фреоновый охладитель), осушитель воздуха и дополнительная фильтрация воздуха. Место для монтажа приточно-вытяжной установки VAM балкон, прихожая, чулан.

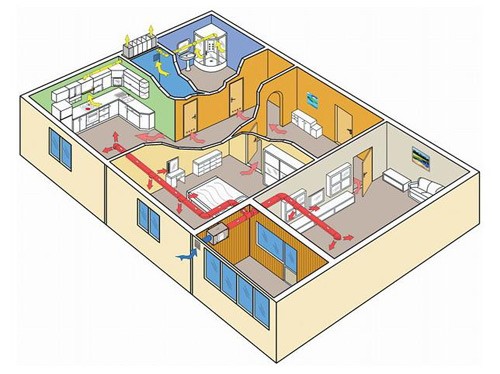

Приточно-вытяжная вентиляция квартиры

Рис.4. Приточно-вытяжная вентиляция квартиры на основе приточно-вытяжной установки Daikin VAM 150-2000, вытяжных вентиляторов кухни, санузла и душевой, и естественного перетекания воздуха из одного помещения в другое.

Еще одно достижение климатологической техники – трубчатые приточно-вытяжные агрегаты с осевыми вентиляторами и рекуператорами тепла, которые монтируются в отверстии наружной стены жилой комнаты или кухни. Пример, настенный рекуператор Marley MENV-180 с бесшумными осевыми вентиляторами, перекрестноточным керамическим рекуператором, наружным блоком фильтрации приточного воздуха и пассивной защитой от осадков, внутренним стильным блоком. Рекуператор монтируется на наружной стене комнаты. Для монтажа в наружной стене просверливается отверстие диаметром 180мм. Обслуживание рекуператора и демонтаж элементов для очистки и ремонта осуществляется с внутренней стороны комнаты в следующей последовательности: демонтаж внутреннего блока, демонтаж керамического рекуператора, демонтаж осевых вентиляторов, замена фильтрующего элемента. Монтаж осуществляется в обратной последовательности.

Рекуператор Marley MENV-180

Рис.5. Рекуператор Marley MENV-180

5. Кондиционирование квартиры.

Для теплых климатических районов необходимо проектировать и монтировать системы кондиционирования помещений жилого дома. Системы кондиционирования могут быть индивидуальными – через сплит- или мультисплит-системы, или коллективными – через систему холодоснабжения всего жилого здания по системе чиллер-фанкойл.

Наружный блок индивидуальной фреоновой сплит- или мультисплит-системы кондиционирования отдельной квартиры размещается на балконе или на внешней стороне наружной стены данной квартиры.

Для коллективной системы холодоснабжения применяются чиллера. Чиллер – это водоохлаждающая машина, которая на основе замкнутого кругооборота фреона в контуре машины охлаждают воду до температуры 7-12°С. Именно эта вода, через систему чиллер-фанкойл, и обеспечивает кондиционирование воздуха в квартирах жилого многоэтажного здания. Для повышения энергоэфективности, современные чиллеры, кроме охлаждения воды, могут работать, как тепловые насосы. Эта функция чиллеров наиболее эффективна в межсезонье (весной или осенью).

Чиллер с воздушным охлаждением конденсатора Daikin

Рис.6. Чиллер с воздушным охлаждением конденсатора Daikin EWYQ310F-XS.
Холодопроизводительность – 304 кВт, теплопроизводительность – 329 кВт.

Монтируются чиллеры на кровле или в обособленном помещении чиллерной на техэтаже чердака. В чиллерной монтируется дополнительное оборудования чиллера: насосная группа, группа безопасности, расширительные баки, ультразвуковой счетчик тепловой энергии и прочее. Помещение чиллерной должно быть звукоизолированным и оборудованным системой аварийного сброса воды в ливневую канализацию здания.

Трубопроводы подачи и обратки холодной воды должны иметь хорошую влагостойкую теплоизоляцию и прокладываться в нише для трубопроводов, которая закладывается в архитектуру жилого многоэтажного дома на стадии проекта.

На межэтажном перекрытии, рядом с нишей для трубопроводов, монтируются рамки подачи холодной воды на фанкойлы квартиры. Количество рамок равно количеству квартир на межэтажном перекрытии или лестничной площадке. Каждая рамка состоит из фильтра, насоса, обратного клапана, двух- или трехходового регулирующего вентиля с электроприводом, счетчика холодной воды и отсекающих вентилей.

Тип, марка и производителя фанкойлов определяется владельцем квартиры самостоятельно и согласовывается на подключение к коллективной системе холодоснабжения от чиллера.

Коммерческий учет холода для коллективной системы рассчитывается по следующей методологии:
1. Суммируются прямые затраты на работу чиллера за прошедший месяц.
2. Определяется объем холода и воды, которую произвел чиллер за прошедший месяц, по показаниям ультразвукового счетчика тепловой энергии.
3. Суммируются показатели индивидуальных счетчиков холодной воды на рамках подачи в квартиры и сравнивается с общими показателями коллективного счетчика чиллера.
4. В зависимости от показателей индивидуальных и коллективного счетчиков, определяется стоимость услуги холодоснабжения каждой конкретной квартиры за прошедший месяц.

6. Система дымоудаления и подпора воздуха в помещениях жилого здания.

При проектировании вентиляции жилого здания предусматривается проектирование и монтаж следующих противопожарных мероприятий:
1. Система дымоудаление из коридоров, холлов и путей эвакуации людей.
2. Система подпора воздуха в лифтовых шахтах и лестничных клеток, в тамбурах и на путях эвакуации людей.

Схема системы дымоудаления

Рис. 7. Схема системы дымоудаления из помещений здания и система
подпора воздуха на путях эвакуации людей из горящего здания.

Система дымоудаления и подпора воздуха состоит из клапанов дымоудаления, плотных стальных воздуховодов, покрытых огнезадерживающим составом; бетонных или кирпичных вертикальных шахт, огнезадерживающих клапанов, вентиляторов дымоудаления (радиальные, осевые или крышные радиальные).

При проектировании вертикальные коллекторы или шахты систем дымоудаления из помещений надземной части здания должны иметь предел огнестойкости 0,75 ч (EI 45). Все остальные воздуховоды систем противодымной защиты должны иметь предел огнестойкости не менее 0,5 ч (EI 30).

Воздуховоды систем подпора воздуха при пожаре должны иметь предел огнестойкости не менее 0,5 ч (EI 30). Воздуховоды систем подпора воздуха на путях эвакуации людей и лестничных клетках должны иметь предел огнестойкости 2,5 часа (EI 150).

Система естественного дымоудаления

Рис. 8. Система естественного дымоудаления из лестничной клетки жилого многоэтажного
дома через светоаэрационный фонарь на кровле и естественный подпор воздуха через
фрамуги межэтажных оконных проемов при возникновении пожара.

Именно такие временные ограничители, которые проверены почти столетним опытом человечества в современном строительстве, позволяют минимизировать первоначальные затраты на проектирование и монтаж системы дымоудаления. А при возникновении пожара в жилом многоэтажном доме, позволяют его быстро потушить и минимизировать его вредные последствия для человека и окружающей среды.
