Проектирование вентиляции крольчатника

Проектирование вентиляции крольчатника

Наша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем вентиляции любого уровня сложности, подбор оптимального оборудования для систем вентиляции в соответствии с техническим заданием и пожеланиями заказчика, а также монтаж «под ключ» и пуско-наладочные работы.

Благодаря замечательной пародии, мы все знаем: «Что кролики – это не только ценный мех, но и 2-3 кг диетического, легкоусваяемого мяса».

Кролиководство – важная отрасль животноводства. Благодаря плодовитости и скороспелости кроликов, от одной крольчихи в год получают более 30 крольчат, около 60–70 кг живого мяса, 25–30 шкурок и около 1 кг пуха. При этом на 1 кг прироста потребляется 3,3–3,5 кг корма.

Мясо кролика обладает высокими питательными свойствами. Человек усваивает мясо кролика на 90 %, а говядину на 62 %.
Мясо кролика является диетическим продуктом для детей, людей преклонного возраста и больных.

Шкурки кролика составляют значительную долю мехового богатства страны. Из них производят разные меховые изделия.
Пух – высококачественное сырье для текстильных, фетровых и вязаных изделий.

Жир кроликов – ценное сырьем для фармацевтической, парфюмерной и медико-биологической промышленности.
Существуют три направления в промышленном разведении кроликов: мясо-шкурковое, шкурково-мясное и пухово-мясное.
Известно около 70 видов кроликов для промышленного и частного производства: фландр, новозеландская белая, баран, белая пуховая, ангорская пуховая, черно-бурый, бабочка, советская шиншилла и прочие.

Кролики породы «Советская шиншилла»

Рис.1. Кролики породы «Советская шиншилла»

1. Содержание кроликов.

Для содержания кроликов применяют следующие способы:
1. Вольное на выделенных и огражденных площадках.
2. В ямах, сараях и в неподготовленных клетках.
3. В подготовленных наружных клетках.
4. В шедах.
5. В капитальных крольчатниках, где регулируется микроклимат и применяется механизация всех работ.

Способы № 1 и 2 применяют в частных хозяйствах, при небольшой численности кроликов. Способы № 3, 4 и 5 применяют в фермерском хозяйстве и в промышленном выращивании кроликов.

При содержании кроликов в клетках, их процесс выращивания и кормления максимально контролируется. Есть возможность проведения племенных и селекционных работ, оказания своевременной ветеринарной помощи и локализации очагов эпидемии.
При содержании в клетках от кроликов получают мясо, шкурки и пух высокого качества.

Подготовленные наружные клетки имеют простую конструкцию, достаточную площадь пола, удобны для кроликов, их легко обслуживать при кормлении, дезинфекции и осмотре животных. Они долговечны и имеют небольшую стоимость. Клетки устанавливают на высоте 0,8–1 м от уровня земли. Для защиты кроликов от тепловых и солнечных ударов над клетками монтируется навес или козырек.

Подготовленная наружная клетка

Рис. 2. Подготовленная наружная клетка.

Шед это сарай с большим количеством подготовленных наружных клетей, на прочном каркасе (дерево, металл или железобетон), с двухскатной кровлей и приспособлениями для водоснабжения, кормления, очистки и дезинфекции. Шед защищает кроликов от осадков и ветра. Зимой температура в шеде на 1–2°C выше наружной.

Наружный вид шеда общий вид

Рис. 3. Наружный вид шеда.

Капитальный крольчатник – это закрытое отапливаемое помещение с регулировкой микроклимата, искусственным освещением и механизацией всех работ, где кролики содержаться в групповых или индивидуальных клетках в зависимости от возраста и породы.

2. Особенности физиологии кроликов при массовом содержании в закрытых помещениях.
В крольчатнике необходимо поддерживать следующие параметры микроклимата:
1. Расчетная температура – 10°C, минимальная – 5°C, максимальная – 28°C.
2. Оптимальная относительная влажность воздуха 60–80 %.
3. Объем приточного воздуха составляет 2,5 куб.м/ч на 1 кг живой массы кроликов в заданном помещении.
4. Скорости движения внутреннего воздуха 0,3 м/с.
5. Минимальная площадь пола клетки для одного кролика 0,5 кв.м.

Кролики содержаться в клетках из оцинкованной стальной сетки со следующими габаритами: длина 90–100см, ширина 47–66см и высота 30–45см. Клетки оборудованы кормушками и автопоилками. Клетки объединяют в клеточную батарею на опорных каркасах и устанавливают на высоте 45см от уровня пола.

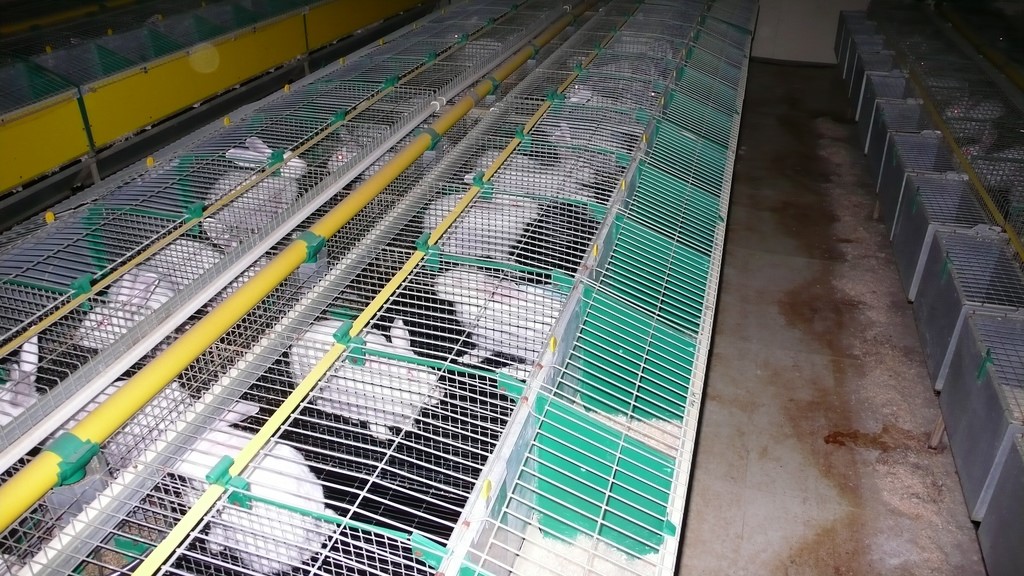

Клеточная батарея в крольчатнике общий вид

Рис.4. Клеточная батарея в крольчатнике.

В крольчатнике клеточные батареи чаще всего размещают в один ярус. Увеличение количества ярусов приводит к сложности механизации работ по уходу за кроликами.

Один кролик в течение часа потребляет 478–690куб.см кислорода и выделяет 451–632куб.см углекислого газа. Кролики выделяют очень концентрированную мочу и кал, которые при разложении выделяют вредные газы – аммиак, сероводород и прочее.

Для кроликов очень опасен аммиак. Он раздражает слизистую оболочку дыхательных путей, разрушает гемоглобин, а при высокой концентрации поражает центральную нервную систему и вызывает смерть в результате паралича органов дыхания.

3. Особенности проектирования систем отопления и вентиляция в крольчатнике.

Основные вредности, которые выделяются в основных и вспомогательных помещениях крольчатника являются:

1. Тепловыделения от кроликов, людей и оборудования.
2. Влаговыделения от кроликов, людей и оборудования.
3. Газовыделения из мочи и кала кроликов. Предельно допустимое содержание углекислого газа в 1 куб.м воздуха помещения – 0,2 мг, аммиака – 10 мг, а сероводорода – 0,001%.
4. Разлет волосков и пуха шерстяного покрова, пыль от зерна, овощей, сена, травы, комбикормов и подстилки.

Проектный расчет по воздухообмену и отоплению помещений крольчатника должен обеспечивать в зоне размещения кроликов заданных метеорологических условий и чистоту воздуха, в соответствии с действующими строительными, санитарными и технологических нормами.

При проектировании систем воздухораспределения в помещениях крольчатника необходимо производить расчет по температуре воздуха в воздушной струе, которая не должна отличаться от расчетной более чем на 2°С, а скорость движения воздуха должна соответствовать нормам технологического проектирования.

Воздухообмен в помещениях крольчатника в холодный период года следует обеспечивать системами механической вентиляции, а в переходный и теплый периоды года - системами механической и естественной вентиляции.

В помещениях крольчатника следует предусматривать создание подпора воздуха за счет превышения объема притока над вытяжкой в размере 25—30%. Это позволяет поддерживать в помещении положительное давление и исключать сквозняки.

Система отопления основных и вспомогательных помещений крольчатника проектируют:

1. Воздушная система отопления, совмещенная с приточной вентиляцией.
2. Локальная система отопления для обогрева кроликов и молодняка с помощью воздушно-отопительных агрегатов (АВО).
4. Естественная вентиляция помещений крольчатника.
Естественная вентиляция основных и вспомогательных помещений крольчатника осуществляется:
1. Через вертикальные шахты с удалением воздуха из верхней и нижней зоны помещения. Для повышения эффективности работы естественной вытяжки на вертикальных шахтах проектируются дефлекторы.
2. Через оконные и дверные проемы.
3. Через световые или светоаэрационные фонари на кровле здания крольчатника.
4. Через распашные и раздвижные ворота, на торцах здания крольчатника.
5. Через приточные клапана и приточные форточки.

Приточная форточка общий вид

Рис.5. Приточная форточка.

При проектировании естественной вентиляции основных и вспомогательных помещений крольчатника необходимо предусмотреть возможность осуществления «залповых» проветриваний при возникновении аварийной ситуации.

5. Механическая вентиляция помещений крольчатника.

Системы механической вентиляции здания крольчатника должны обеспечивать в помещениях крольчатника заданных метеорологических условий, чистоту, температуру, относительную влажность, скорость движения и газовый состав воздуха.

Приточный воздух в помещения крольчатников подается в верхнюю зону при помощи центробежных вентиляторов. Приточные воздуховоды размещаются под потолком по продольной оси здания. Приточные отверстия размещают в шахматном порядке по обе стороны воздуховода для равномерного распределения воздуха в помещении.

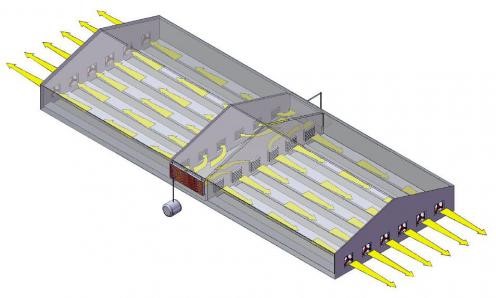

Размещение приточных и вытяжных осевых вентиляторов на стенах крольчатника

Рис. 6. Размещение приточных и вытяжных осевых вентиляторов на стенах крольчатника.

Система приточной вентиляции совмещается с воздушным отоплением для обогрева крольчатника в зимнее время.
Для помещений крольчатников в теплый период года следует проектировать охлаждение или увлажнение воздуха. Решение этой задачи возможно простейшими способами - путем испарительного охлаждения воздуха с применением кассет с орошаемым гигроскопическим слоем.

Если заданные метеорологические условия не могут быть обеспечены вентиляцией с испарительным охлаждением воздуха, то по требованиям технологии при экономической целесообразности применяется кондиционирование воздуха.

Кондиционирование воздуха осуществляется чиллерами. Чиллеры – это водоохлаждающие машины, которые на основе замкнутого кругооборота фреона в контуре машины охлаждают воду до температуры 7-12°С. Именно эта вода, через систему чиллер-фанкойл, и обеспечивает кондиционирование воздуха в помещениях птицефабрики. Для повышения энергоэфективности, современные чиллеры, кроме охлаждения воды, могут работать, как тепловые насосы. Эта функция чиллеров наиболее эффективна в межсезонье (весной или осенью).

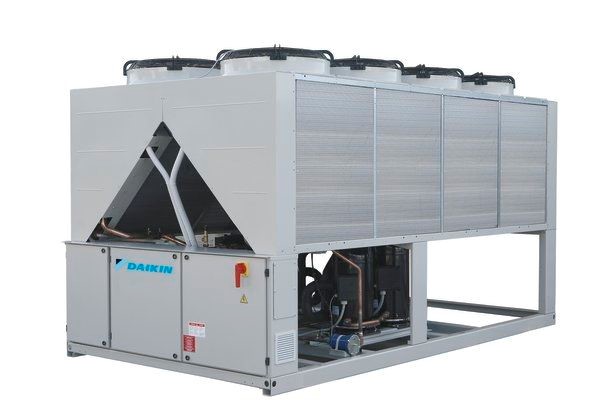

Чиллер с воздушным охлаждением конденсатора Daikin общий вид

Рис.7. Чиллер с воздушным охлаждением конденсатора Daikin EWYQ310F-XS.
Холодопроизводительность – 304 кВт, теплопроизводительность – 329 кВт.

Удаление воздух из помещения крольчатников осуществляется через вытяжные отверстия в нижней зоне, а летом — и через запасные шахты в верхней зоне помещения.

Для вытяжной вентиляции применяют осевые вентиляторы, встроенные в проемы продольных стен на высоте 0,5—0,8 м от пола и в шахматном порядке по отношению друг к другу и отверстиям воздуховода.

Размещение вытяжных осевых вентиляторов на торцевой стене крольчатника

Рис.8. Размещение вытяжных осевых вентиляторов на торцевой стене крольчатника.

Работу вентиляторов контролирует щит управления в зависимости от температуры наружного и внутреннего воздуха по согласованному режиму.

Электромоторы вентиляторов в проемах стен необходимо утеплять и с внутренней стороны крольчатника оборудовать подвижными утепленными двухстворчатыми дверцами, для закрытия устья при неработающем вентиляторе.

Перед навозными каналами монтируются воздуховоды вытяжной вентиляции и на торце здания устанавливаются вытяжные вентиляторы, для наиболее полного удаления вредных газов из зоны их концентрации.

Схема автоматизации системы вентиляции крольчатника

Рис.9. Схема автоматизации системы вентиляции крольчатника.

В зданиях крольчатников (в пределах одного помещения) разрешается рекуперация воздуха в соответствии с действующими строительными нормами.

Все системы вытяжной механической вентиляции проектируются с высокоэффективными и объемными фильтрами, для улавливания пыли, волос и пуха.

При проектировании системы механической вентиляции необходимо осуществлять подачу воздуха в основное помещение крольчатников посредством нескольких агрегатов, которые суммарно обеспечивают необходимый объем воздуха для помещения. Такая предосторожность гарантирует безопасность жизни всего поголовья кроликов. В случаи выхода из строя одного из агрегатов обитатели крольчатника не будут страдать от недостатка кислорода, повышенной температуры и концентрации аммиака в воздухе.

Помните, что кролики, очень чувствительны к окружающей среде, и такая ошибка, как установка единого агрегата, может стоить вам гибелью всего поголовья.

6. Система дымоудаления и подпора воздуха в помещениях крольчатника.

При проектировании вентиляции зданий крольчатников предусматривается проектирование и монтаж следующих противопожарных мероприятий:

1. Система дымоудаления из основных и вспомогательных помещений.
2. Система подпора воздуха на путях эвакуации людей и кроликов.
3. На путях эвакуации людей и кроликов предусматривать распашные и раздвижные ворота, которые открываются по направлению выхода из здания.

Система дымоудаления и подпора воздуха состоит из светоаэрационных фонарей, клапанов дымоудаления, плотных стальных воздуховодов, покрытых огнезадерживающим составом; бетонных или кирпичных вертикальных шахт, огнезадерживающих клапанов, вентиляторов дымоудаления (радиальные, осевые или крышные радиальные).

Схема системы дымоудаления

Рис. 10. Схема системы дымоудаления из помещений здания и система
подпора воздуха на путях эвакуации из горящего здания.

При проектировании вертикальные коллекторы или шахты систем дымоудаления из помещений надземной части здания должны иметь предел огнестойкости 0,75 ч (EI 45). Все остальные воздуховоды систем противодымной защиты должны иметь предел огнестойкости не менее 0,5 ч (EI 30).

Воздуховоды систем подпора воздуха при пожаре должны иметь предел огнестойкости не менее 0,5 ч (EI 30). Воздуховоды систем подпора воздуха на путях эвакуации людей и лестничных клетках должны иметь предел огнестойкости 2,5 часа (EI 150).
Именно такие временные ограничители, которые проверены почти столетним опытом человечества в современном строительстве, позволяют минимизировать первоначальные затраты на проектирование и монтаж системы дымоудаления. А при возникновении пожара на крольчатнике, позволяют его быстро потушить и минимизировать его вредные последствия для человека и окружающей среды.
