Проектирование вентиляции в зданиях сельскохозяйственного назначения

Проектирование систем вентиляции в зданиях сельскохозяйственного назначения

Наша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем вентиляции любого уровня сложности, подбор оптимального оборудования для вентиляционных систем в соответствии с техническим заданием и пожеланиями клиента, а также монтаж «под ключ» и пуско-наладочные работы с дальнейшим обслуживанием.

Здания и сооружения сельскохозяйственного назначения по основным видам отраслевого производства классифицируются в соответствии с действующими строительными нормами следующим образом:

1. Предприятия по хранению и переработке сельскохозяйственной продукции. К ним относятся зернохранилища, токи, элеваторы, зерносушители, сушители технических культур, овощесушители, послеуборочная обработка зерна и семян различных культур и трав, комбикормовые предприятия, мельницы, пункты первичной обработки молока, маслодельно-сыроваренные заводы, пищевкусовые и т. п.
2. Культивационные сооружения – теплицы, тепличные комбинаты для выращивания овощей и рассады, парники, оранжереи, шампиньонницы и т.п.
3. Животноводческие предприятия – коровники, телятники, свинарники, конюшни, овчарни, кошары, здания для молодняка и другие.
4. Птицеводческие предприятия – инкубаторы для искусственного выведения цыплят, птичники выращивания цыплят и взрослой птицы.
5. Звероводческие предприятия, по выращиванию зверей пушной породы (кролики, нутрии, песец, соболь и другие).
6. Предприятия по разведению и переработке тутового шелкопряда.
7. Пчеловодческие предприятия.
8. Ветеринарные предприятия – амбулатории, стационары, изоляторы ветеринарного профиля, сооружения для обработки животных, здания и сооружения для оказания лечебной помощи заболевшим животным и птицам.
9. Силосные и сенажные – траншеи и башни, которые используются для приготовления и хранения силоса и сенажа.
10. Складские сооружения – овощехранилище, зернохранилище, элеваторы, кукурузохранилища, склады твёрдых минеральных удобрений и мелиорантов, склады жидких средств химизации и пестицидов и т.п.
11. Здания для ремонта, технического обслуживания и хранения сельскохозяйственных машин и автомобилей – мастерские по техническому обслуживанию машин, ремонтные машинно-тракторные мастерские, мотороремонтные, авторемонтные, гаражи для тракторов, комбайнов, сельскохозяйственных машин, автомобилей и т. п.
12. Предприятия по изготовлению строительных конструкций, изделий и деталей из местных материалов, машиноиспытательные станции, машинотехнологические станции.
13. Инновационные центры.
14. Цеховые промыслы, склады материально-технического хранения, транспортные коммуникации, энергетические, телефонные и прочие объекты, которые обеспечивают внутренние и внешние связи объектов производственной зоны.

Современный агропромышленный комплекс с животноводческими фермами схема

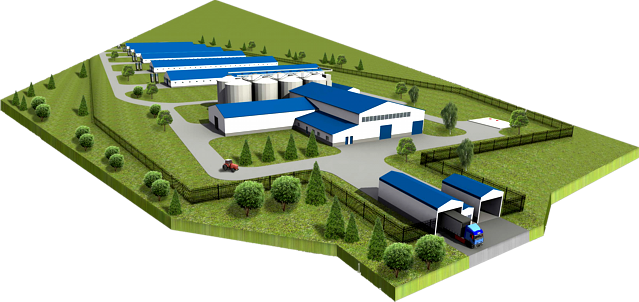

Рис.1. Современный агропромышленный комплекс с животноводческими фермами,
силосными башнями, гаражами и прочими службами.

1. Особенности микроклимата в зданиях сельскохозяйственного назначения.

Наиболее распространенными производственными сельскохозяйственными зданиями являются животноводческие и птицеводческие предприятия, хранилища сочного растительного сырья (картофеля, овощей, фруктов), зернохранилища, культивационные сооружения (теплицы), а также установки для сушки травы в процессе заготовки грубых кормов.

Рассмотрим специфические особенности требуемые (допустимые) технологические параметры микроклимата в помещениях некоторых видов зданий и сооружений.

Помещения животноводческих зданий.

От 180 до 240 суток в году крупный рогатый скот и многие другие виды животных, а некоторые из них круглогодично, находятся в замкнутых помещениях. В течение всего этого периода в помещениях должны быть созданы такие климатические условия (температура, относительная влажность, подвижность и газовый состав воздуха), при которых высокая продуктивность животных достигается при минимальных затратах кормов и средств на их выращивание. Параметры воздуха в помещениях должны обеспечивать устойчивость процессов внутреннего тепловлагообмена живого организма и всего животного с окружающей средой.

Определяющим фактором в производстве продукции животноводства является кормовой (до 50-60%). Породистость влияет на продуктивность до 20 %, а параметры микроклимата (климатические условия содержания животных и птиц) могут повысить выход продукции на 30%.

Для животноводческих помещений нужен минимальный воздухообмен для удаления излишков тепла, влаги и газов, в соответствии с действующими строительными, санитарными и отраслевыми технологическими нормами. При низких температурах наружного воздуха, скорость внутреннего движения воздуха принимается более низкой, для предотвращения охлаждения животных. Минимально допустимая скорость движения воздуха составляет 0,1 м/с.

Газовый состав воздуха животноводческих помещений влияет на обмен веществ, продуктивность животных и их сопротивляемость заболеваниям. Запыленность и загрязненность воздуха помещений бактериями оказывает неблагоприятное воздействие на технологическое и отопительно-вентиляционное оборудование. Кроме того, органическая пыль является переносчиком болезнетворных микробов.

Необходимость поддержания температурно-влажностных и газовых параметров воздуха в помещениях диктуется не столько повышением продуктивности каждого животного или птицы, сколько их способностью реализации возможной максимальной продуктивности данной породы.

Хранилища сочного растительного сырья.

Картофель, овощи и фрукты в связи с высоким содержанием в них воды, составляющей более 75 % массы, выделены в особую группу сельскохозяйственной продукции, называемую сочным растительным сырьем (СРС). Назначение хранилищ СРС — обеспечить сохранность выращенной продукции в течение осеннего, зимнего и весеннего периодов года для продовольственных, фуражных, технических и семенных целей.

После уборки и в начале хранения в картофеле и овощах продолжаются процессы жизнедеятельности: они дышат, испаряют влагу, дозревают и могут прорастать.

Дыхание картофеля и овощей происходит в результате окисления сахаров атмосферным кислородом. Это приводит к потерям питательных веществ, веса, выделению большого количества тепла, влаги и углекислого газа, и создает благоприятные условия для развития болезнетворных и гнилостных грибков и бактерий.

Дыхание картофеля и овощей очень сильное в первое время после уборки и зависит от температуры наружного воздуха. При повышении температуры наружного воздуха объем дыхания и выделения влаги увеличивается. При температуре +1 – +2°С жизненные процессы в картофеле и овощах снижаются до минимума. Дыхание, выделение влаги, углекислоты и тепла становится едва заметным. При внутренней температуре помещения ниже нуля картофель и овощи частично или полностью замерзают и проходят в негодность.

На сохранность картофеля и овощей в овощехранилище влияет относительная влажность воздуха. При низкой влажности внутреннего воздуха овощи сохнут и увядают. При высокой влажности поверхность овощей увлажняется, что способствует развитию плесени и грибковых заболеваний. Кроме того, повышение температуры и влажности воздуха приводит к их прорастанию и порче.

Основная задача при проектировании и строительстве картофеле- и овощехранилищ состоит в создании такого климатического режима, при котором все жизненные процессы в картофеле и овощах максимально замедляются.

Зернохранилища.

При проектировании зернохралилищ необходимо знать физиологические и биохимические процессы, которые происходят в зерне при его хранении.

В начальный период хранения зерна, в нем происходит процесс дозревания. Дозревание протекает 1 – 2 месяца после уборки и сопровождается сильным дыханием зерна с выделением влаги. Хранение зерна во влажном состоянии, без достаточного объема проветривания и просушивания приводит к его порче.

При понижении температуры все жизнедеятельные процессы в зерне замедляются, с повышением же температуры дыхание зерна усиливается.

Повышенная влажность является главной опасностью для хранящегося зерна. Если зерно сухое, то физиологические процессы протекают в нем медленно, и зерно находится в стадии покоя. При увеличении влажности свыше 14% в зерне начинается процесс дыхания, который аналогичен горению — зерно поглощает из воздуха кислород и выделяет углекислоту, влагу и тепло. Если свободного кислорода недостает, дыхание происходит за счет кислорода, образующегося из углеводов зерна, причем в нем начинаются процессы, приближающиеся к спиртовому брожению, в результате чего ухудшается качество зерна.

Повышенная влажность зерна и высокая температура способствуют также развитию различных микроорганизмов, плесневых грибков и бактерий, которые могут быстро размножаться и полностью испортить зерно.

Так как здания и сооружения сельскохозяйственного назначения очень сильно различаются по основным видам отраслевого производства, то для проекта значения температуры, относительной влажности и скорости движения воздуха в помещениях здания принимают в первую очередь по действующим нормам отраслевого технологического проектирования. А во вторую очередь в соответствии с ГОСТ 12.1.005—88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

2. Естественная вентиляция в зданиях сельскохозяйственного назначения.

Здания сельскохозяйственного назначения имеют определенные архитектурные особенности. Чаще всего это одноэтажное здание прямоугольной формы, с достаточным остеклением для технологических нужд и широкими въездными воротами на торцах здания для удобного и безопасного проезда автомобилей и тракторов, которые активно используются при повседневной эксплуатации здания сельскохозяйственного назначения.

Естественное удаление использованного воздуха осуществляется через вертикальные вытяжные шахты, дефлекторы и светоаэрационные фонари, которые устанавливаются на кровле здания.

Кровля животноводческого здания с аэрационными фонарями схема

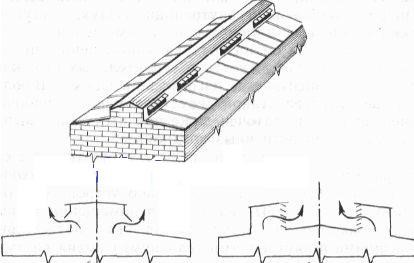

Рис.2. Кровля животноводческого здания с аэрационными фонарями.

В помещениях, где содержат крупный рогатый скот, необходима естественная вытяжка из нижней зоны помещения в объеме 30 % от общей воздухообмена.

В помещениях, где содержат свиней и птицы, необходима естественная вытяжка из нижней зоны помещения в объеме 50 % от общей воздухообмена.

Наличие широких ворот на торцах здания и достаточное количество оконных проемов обеспечивают в теплый период года перекрестное проветривание основных помещений здания.

Естественная вентиляция должна проветривать все помещения здания и не допускать образование скоплений горючих газов, пыли и взрывоопасных пылевоздушных смесей, которые могут образовываться в процессе эксплуатации здания.

3. Механическая вентиляция в зданиях сельскохозяйственного назначения.

Системы отопления и вентиляции здания для хранения сельскохозяйственной продукции и животноводческих зданий должны обеспечивать заданные метеорологические условия, чистоту и температуру воздуха, относительную влажность, скорость движения и газовый состав воздуха.

В помещениях для хранения сельскохозяйственной продукции и для содержания животных и птицы в случае, когда теплопотери этих помещений не компенсируются тепловыделениями от продукции и животных, необходимо проектировать и монтировать воздушное отопление, совмещенное с приточной вентиляцией.

Схема приточной вентиляции здания

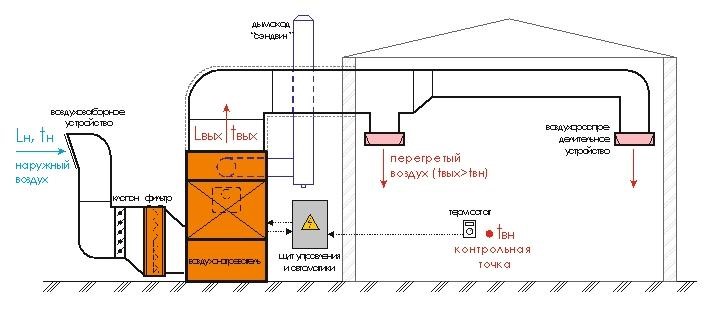

Рис.3. Схема приточной вентиляции здания, совмещенной
с воздушным отоплением (полный приток с перегревом)

В зданиях для содержания животных и птицы (в пределах одного помещения) в соответствии с действующими строительными нормами разрешена рециркуляция и рекуперация воздуха с использованием роторного или перекрестноточного рекуператора.

Чиллер с воздушным охлаждением конденсатора Daikin EWYQ310F-XS

Рис.4. Чиллер с воздушным охлаждением конденсатора Daikin EWYQ310F-XS.
Холодопроизводительность – 304 кВт, теплопроизводительность – 329 кВт.

Кондиционирование воздуха в помещениях для хранения сельскохозяйственной продукции и для содержания животных и птицы применяется при технологическом обосновании и экономической целесообразности, если заданные метеорологические условия и чистота воздуха в них не могут быть обеспечены приточной вентиляцией с испарительным охлаждением воздуха. В этом случае применяется приточно-вытяжная система вентиляции (обязательно тепло/холод) и охлаждение с помощью воды (чиллера).

Все основные помещения, где содержат животных и птицу, должны быть оборудованы осевыми механическими вентиляторами для увеличения скорости движения воздуха и увеличения кратности воздухообмена в помещении.

Осевой вентилятор в коровнике фото

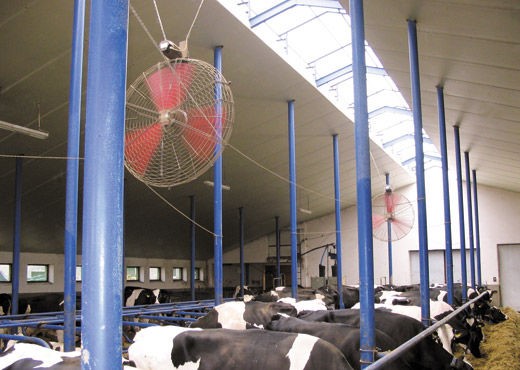

Рис.5. Осевой вентилятор в коровнике.

В основных помещениях для хранения сельскохозяйственной продукции дополнительно к основной механической вентиляции предусмотрена система активной вентиляции, которая состоит из приточного воздуховода с наружной заборной решеткой, рециркуляционного воздуховода, реверсивного вентилятора, внутрипольных магистральных и распределительных каналов-воздуховодов.

Система активной вентиляции предназначается для дополнительного продувания воздуха через навалы зерна, картофеля и овощей, для быстрой просушки, понижения температуры и влажности после уборки.

Система активной вентиляции зернохранилища пример монтажа

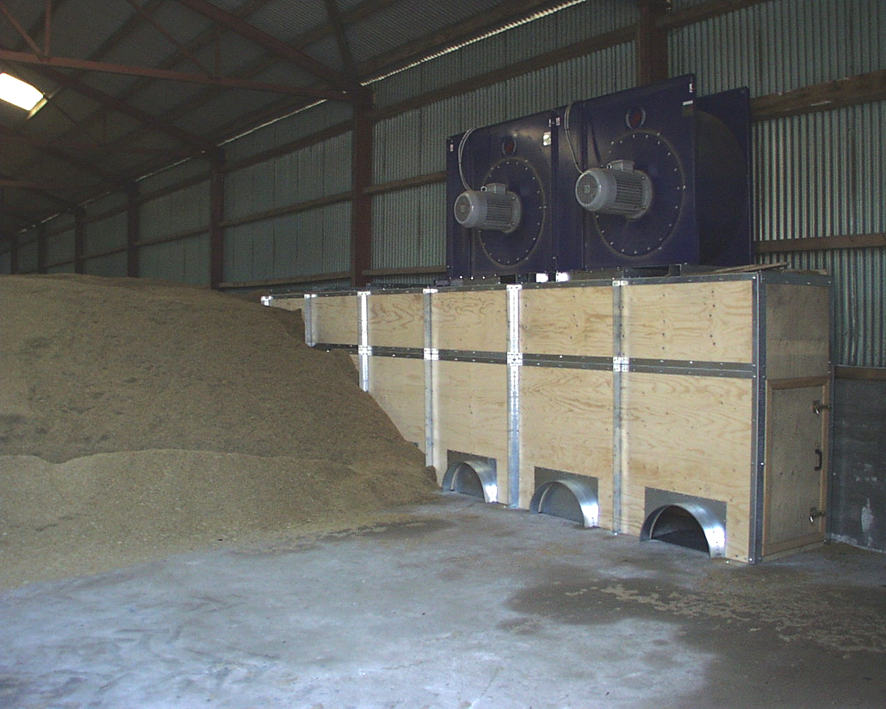

Рис.6. Система активной вентиляции зернохранилища.

Применение активной вентиляции снижает потери зерна, картофеля и овощей при хранении в 1,5 – 2 раза.

4. Система дымоудаления и подпора воздуха в зданиях сельскохозяйственного назначения

При проектировании вентиляции зданий сельскохозяйственного назначения предусматривается проектирование и монтаж следующих противопожарных мероприятий:

1. Система дымоудаления из основных и вспомогательных помещений.
2. Система подпора воздуха на путях эвакуации людей и животных.
3. На путях эвакуации предусматривать распашные и раздвижные ворота, которые открываются по направлению выхода из здания.

Система дымоудаления и подпора воздуха состоит из светоаэрационных фонарей, клапанов дымоудаления, плотных стальных воздуховодов, покрытых огнезадерживающим составом; бетонных или кирпичных вертикальных шахт, огнезадерживающих клапанов, вентиляторов дымоудаления (радиальные, осевые или крышные радиальные).

Схема системы дымоудаления из помещений здания и система

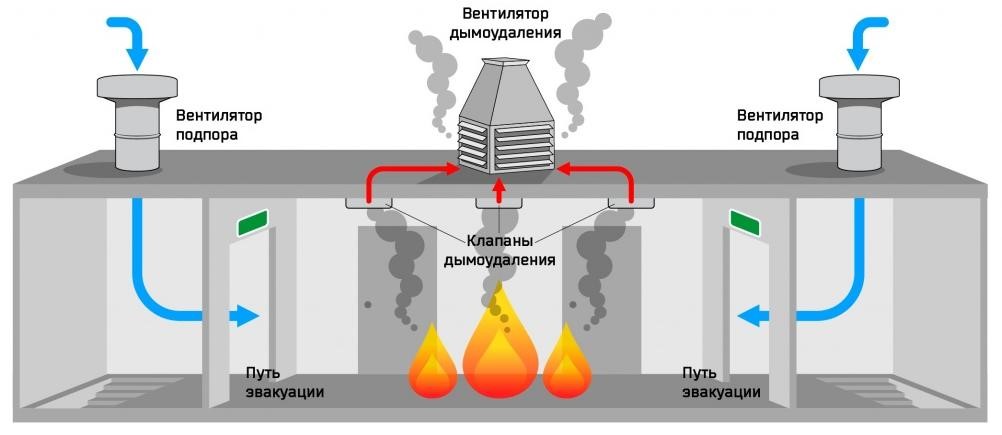

Рис. 7. Схема системы дымоудаления из помещений здания и система
подпора воздуха на путях эвакуации из горящего здания.

При проектировании вертикальные коллекторы или шахты систем дымоудаления из помещений надземной части здания должны иметь предел огнестойкости 0,75 ч (EI 45). Все остальные воздуховоды систем противодымной защиты должны иметь предел огнестойкости не менее 0,5 ч (EI 30).

Воздуховоды систем подпора воздуха при пожаре должны иметь предел огнестойкости не менее 0,5 ч (EI 30). Воздуховоды систем подпора воздуха на путях эвакуации людей и лестничных клетках должны иметь предел огнестойкости 2,5 часа (EI 150).
Именно такие временные ограничители, которые проверены почти столетним опытом человечества в современном строительстве, позволяют минимизировать первоначальные затраты на проектирование и монтаж системы дымоудаления. А при возникновении пожара на складе, позволяют его быстро потушить и минимизировать его вредные последствия для человека и окружающей среды.
